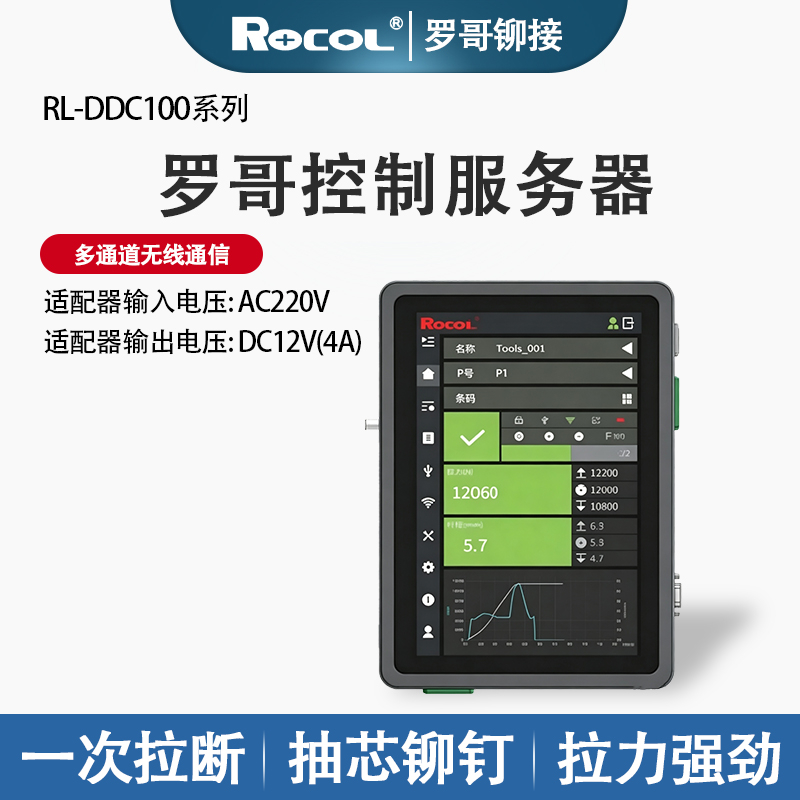

RL-DDC100 是罗杰韦尔（行业俗称 “罗哥”）推出的楼宇自控系统中央控制服务器（网络 DDC 主站），属于集散式 BAS 系统上层核心设备，承担整栋 / 建筑群所有现场 DDC 控制器、传感器、机电设备的数据汇总、逻辑调度、协议转换、存储与远程交互中枢，适配商业综合体、写字楼、医院、产业园、数据中心暖通、给排水、照明、动力一体化监控控制场景。 产品采用工业级嵌入式架构，替代传统工控上位机，兼顾现场本地运算与云端对接，是整套自控系统的 “总调度大脑”。
· 工业级多核嵌入式处理器，实时操作系统，无风扇静音设计，7×24h 连续运行；
· 标配大容量本地闪存，支持历史曲线、报警记录、能耗数据本地存储，断电数据不掉失；
· 板载硬件看门狗，程序卡死自动重启，保障系统不间断运行。
1. 以太网：双路千兆 RJ45 网口，支持 BACnet IP、Modbus TCP，一路接现场 DDC 总线，一路对接上位组态 / 云端；
2. RS485 总线口：多路隔离型 MS/TP 总线，挂载现场 RL 系列 DDC 分站、风机盘管温控、Modbus 仪表（电表、水表、冷量表）；
3. RS232 调试口：本地程序下载、现场调试；
4. 可选扩展：4G / 以太网 / WiFi 物联网模块，支持 MQTT 上云。
· 供电：24VAC 楼宇标准供电 / 220VAC 宽压双版本可选；
· 工作环境：-5℃～55℃，湿度 10%~90% RH 无凝露；
· 安装：标准 1U 机架式 / 壁挂两用，适配弱电间机柜；
· 硬件保护：总线防雷、电源过流、短路自动隔离，单条总线故障不影响整台服务器运行。
原生同时兼容四大楼宇通用协议，无缝对接国内外品牌设备：
· BACnet MS/TP、BACnet IP（楼控标准协议）；
· Modbus RTU、Modbus TCP（仪表、变频器、冷水机组通用）； 可将第三方非标设备统一转换成标准 BACnet 点位，兼容江森、霍尼韦尔、西门子、施耐德等主流上位组态软件。
1. 轮询所有下层 DDC 分站，统一采集温度、湿度、压差、设备运行状态、能耗读数；
2. 内置自主图形化可编程内核，无需上位机也可独立运行复杂联动逻辑：
o 空调机组变频 PID 恒温恒湿调节；
o 风机、水泵、冷却塔联动启停、变频节能策略；
o 给排水高低液位联锁、水泵轮换、溢水报警；
o 照明分时、人体感应、自然光联动控制；
3. 故障独立判断：风机过载、滤网压差、阀门故障、通讯中断实时识别。
· 分级报警：紧急故障 / 一般预警 / 提示信息三级区分；
· 多渠道推送：本地声光继电器输出、上位弹窗、微信 / 钉钉 / 短信远程推送；
· 完整报警日志：记录故障发生、恢复时间、点位、原因，支持溯源导出。
自动汇总水、电、冷、热量累计用量，生成日 / 月 / 年能耗曲线； 内置负荷优化算法，自动调整设备运行区间，降低建筑综合能耗 15%~30%；支持能耗分户、分区统计，满足商业计费、绿色建筑测评需求。

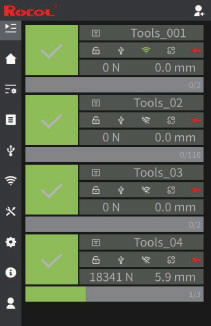

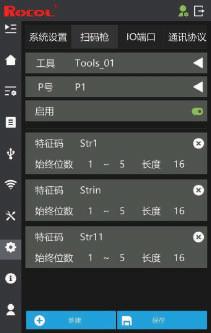

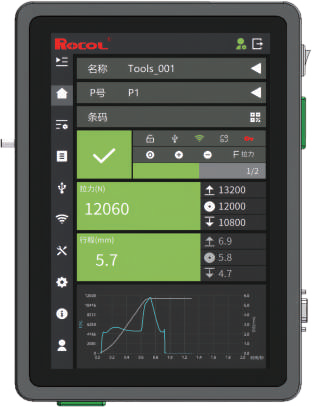

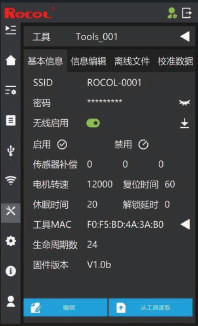

1. 本地：搭配触摸屏调试，支持在线修改控制逻辑、参数，无需停机；
2. 远程：通过局域网 / 外网网页端访问，支持远程程序上传、点位调试、故障排查；
3. 权限分级管理：管理员、运维人员、访客三级账号，操作日志全程留痕。
内置 MQTT 客户端，可直接对接物业智慧管理平台、物联网云平台，实现多建筑集群统一监控。
1. 现场层：RL 系列 DDC 分站、温控器、传感器、执行器（阀门、风机、水泵）；
2. 控制层（本设备）：RL-DDC100 服务器，总线管理、本地逻辑运算、数据缓存、协议转换；
3. 管理层：电脑组态软件、物业大屏、手机云平台，仅做展示与下发指令，核心控制逻辑由 RL-DDC100 本地执行，断网设备仍自动运行。
1. 大型商业综合体、甲级写字楼中央空调自控；
2. 医院、学校恒温恒湿洁净区域控制；
3. 数据中心精密空调、冷源系统集中监控；
4. 产业园区、厂房给排水、动力、照明一体化节能管控；
5. 酒店、公寓风机盘管集中计费与楼宇联动。
1. 一体化集成：集总线网关、中央控制器、数据存储、报警主机、物联网网关五合一，减少现场设备数量；
2. 自主可编程内核：图形化拖拽编程，预制上百套暖通标准控制模块，施工调试周期大幅缩短；
3. 断网自治：外网断开后本地联动、节能、报警功能完全不受影响；
4. 强兼容性：全主流楼宇协议互通，新旧项目改造无需替换原有末端设备；
5. 工业稳定设计：无风扇、防雷隔离、硬件看门狗，适配弱电间长期恶劣工况；
6. 轻量化部署：1U 机架体积，无需专用工控电脑，降低项目整体成本。
· 主控芯片：工业级四核嵌入式处理器，主频 2.0GHz
· 运行内存：2GB DDR4 工业缓存，无掉电数据错乱
· 实时系统：专用楼宇自控实时 RTOS，硬件看门狗，死机自动复位
· 逻辑运算能力：单设备支持最大4000 点逻辑点位并行运算，PID 闭环调节无延迟
· 本地闪存：标配 16GB 工业宽温 SSD 闪存盘
· 数据存储周期：历史曲线、报警、能耗数据本地存储≥180 天
· 掉电保护：内置超级电容，断电后缓存数据保存≥30 分钟，关键配置永久闪存固化
· 日志容量：操作日志、故障日志分区独立存储，支持本地导出 CSV
1. LAN1（内网总线口）：千兆 RJ45，10/100/1000M 自适应，BACnet IP、Modbus TCP 主站
2. LAN2（上位 / 云接口）：千兆 RJ45，独立隔离网口，对接组态、大屏、物联网平台
3. 接口隔离：双网口电气隔离，内网总线故障不影响外网平台
· 通道数量：4 路独立隔离 RS485 MS/TP 总线
· 单总线挂载：每路最大 64 台下位 RL 系列 DDC / 温控器 / Modbus 仪表
· 通讯速率：2400/4800/9600/19200/38400/57600bps 可调
· 保护：每路独立防雷、短路隔离，单总线短路整机正常运行
· RS232 调试口：Console 本地程序下载、现场维护调试
· USB2.0×2：外接 U 盘导出报表、本地触摸屏拓展
· 可选拓展模块插槽：4G 全网通、WiFi 物联网模块（MQTT 上云）
· 继电器报警输出：2 路无源干接点，故障声光联动输出（250VAC/5A）
1. BACnet 协议
o BACnet MS/TP（485 总线）、BACnet IP（以太网）
o 支持对象：AI/AO/DI/DO/AV/MV/ 趋势 / 报警 / 调度对象全覆盖
o BACnet 设备 ID 范围：1～99999 可自定义，支持 COV 主动推送
2. Modbus 协议
o Modbus RTU（RS485）、Modbus TCP（以太网）
o 支持寄存器：0x 线圈、1x 离散输入、3x 模拟输入、4x 保持寄存器
o 支持浮点 32 位高低字节自动适配，兼容冷水机组、电表、变频器
3. 物联网协议
o MQTT 3.1.1，支持 SSL 加密，对接智慧物业云、园区管理平台
· 协议转换能力：第三方非标设备统一转 BACnet IP 向上交付
· 最大采集点位：AI 2000、AO 1000、DI 2000、DO 1000，合计 6000 点
· 联动逻辑程序：支持 500 套独立子程序，支持时序、联锁、轮换、PID、负荷优化
1. 24VAC 机柜标准款
o 输入：AC24V ±20%，50/60Hz
o 整机功耗：额定 22W，峰值 30W
2. 220VAC 市电款
o 输入：AC100～240V 宽压，50/60Hz
o 内置开关电源，输出隔离 24V 总线供电
· 电源：过压、过流、反接保护
· 通讯总线：TVS 防雷、ESD 防静电、总线短路自动切断
· 绝缘耐压：输入与通讯端口绝缘耐压≥2000VAC
· 工作温度：-5℃ ～ +55℃（无风扇整机，弱电间长期稳定运行）
· 存储温度：-20℃ ～ +70℃
· 相对湿度：10%～90% RH，无凝露
· 防护等级：整机 IP30，机柜内安装
· 抗震标准：IEC60068-2-6，适配机房震动环境
· 外形：标准 1U 机架式，支持壁挂 / 机柜机架两用
· 尺寸（宽 × 高 × 深）：440mm × 44.5mm × 210mm
· 材质：阻燃金属机箱，UL94-V0 防火等级
· 整机重量：约 2.8kg
o 多通道独立 PID 恒温恒湿调节，比例积分微分参数独立配置
o 内置冷却塔、冷水机组、新风机、水泵轮换、照明分时预制模块
o 负荷优化、峰谷电价节能逻辑，自动调整设备运行区间
o 三级分级报警：紧急故障 / 一般预警 / 提示信息
o 推送方式：本地继电器、上位弹窗、微信 / 钉钉 / 短信（搭配 4G 模块）
o 报警过滤、延时消抖、故障恢复自动记录
o 水、电、冷、热累计计量，分时 / 分区 / 分户能耗汇总
o 自动生成日 / 周 / 月 / 年能耗曲线，支持报表导出
o 三级账号权限：管理员 / 运维 / 访客，全部操作日志留痕
o Web 网页远程调试，支持在线修改逻辑、参数，无需停机
o 程序离线仿真，本地 U 盘备份恢复工程
· 检测认证：CE 电磁兼容、EMC 抗干扰、RoHS 环保认证
· 连续运行寿命：设计 7×24 小时不间断运行，MTBF≥80000 小时
· 质保标准：整机 3 年免费质保，通讯模块 2 年质保
参数项 | 规格指标 |
处理器 | 四核 2.0GHz 工业嵌入式 CPU |
内存 / 存储 | 2GB DDR4 + 16GB 工业 SSD |
以太网口 | 2 路千兆隔离 RJ45 |
RS485 总线 | 4 路独立隔离 MS/TP |
最大点位容量 | 合计 6000 点 |
标准协议 | BACnet IP/MS-TP、Modbus RTU/TCP、MQTT |
供电 | AC24V / AC220V 双版本可选 |
功耗 | ≤30W |
工作温度 | -5℃ ~ +55℃，无风扇 |
安装规格 | 1U 机架 440×44.5×210mm |
本地数据存储 | ≥180 天历史数据 |
1. 五合一整机整合：集中央 DDC 控制器、多协议网关、本地数据存储、报警主机、物联网边缘网关于一体，替代传统工控机 + 独立网关 + 存储服务器多套设备，减少机柜占用、布线、采购成本 30% 以上。
2. 双供电版本灵活选型：支持 AC24V 机柜标准供电、AC220V 市电直供两种型号，新项目、改造项目均可适配，无需额外加装电源转换模块。
3. 1U 标准机架轻量化机身：440mm 标准机架尺寸，同时支持壁挂安装，弱电间、机房狭小空间均可部署，无需专用工控机柜。
4. 减少配套外设投入：内置 16GB 工业 SSD 本地存储，无需额外配置数据库硬盘、存储主机；自带多路隔离 RS485 总线，省去外接总线集线器。
1. 国产自研图形化拖拽编程：拥有完全自主知识产权控制内核，配套专属组态软件，模块化拖拽编程，内置新风机、冷水机组、水泵轮换、恒温恒湿、分时照明等上百套预制控制模块，无需手写代码，新手即可快速完成逻辑编写，调试周期缩短 50% 以上。
2. 本地独立闭环运算，断网不瘫痪：核心控制逻辑全部在 RL-DDC100 本地边缘执行，外网、上位电脑断连后，空调联动、水泵联锁、节能策略、故障报警完全自主运行，杜绝依赖上位机导致设备失控的风险。
3. 超大点位运算承载力：单台最大支持 6000 点 AI/AO/DI/DO 并行运算，4 路独立 RS485 总线，单路可挂载 64 台下位 DDC / 仪表，适配写字楼、综合体、产业园大型建筑群全域管控。
1. 原生内置四大标准协议：同时支持 BACnet MS/TP、BACnet IP、Modbus RTU、Modbus TCP 四大楼宇通用协议，可无缝对接江森、霍尼韦尔、西门子、施耐德等国内外主流品牌冷水机组、变频器、智能仪表、第三方 DDC 设备罗杰韦尔控制系统(广州)股份有限公司。
2. 协议双向转换能力：可将非标设备点位统一转成标准 BACnet IP 向上输出，兼容各类智慧物业、能耗监测、IBMS 综合管理平台，改造项目无需更换原有末端传感器与执行器，大幅减少改造成本。
3. 物联网原生支持：内置 MQTT 加密协议，可选配 4G 全网通 / WiFi 扩展模块，无需额外加装物联网网关，一键对接云端运维平台，实现多项目集群远程统一管理。
1. 无风扇静音工业架构：四核 2.0GHz 宽温嵌入式处理器，被动散热无风扇结构，避免积灰、风扇老化故障，适应弱电间高温、多尘工况，工作温度区间 - 5℃~+55℃。
2. 多重电气隔离防护：双千兆网口电气隔离、4 路 RS485 总线每路独立 TVS 防雷、短路自动切断，单条总线短路、外网故障互不干扰整机运行；电源具备过压、过流、反接保护，绝缘耐压 2000VAC。
3. 多重数据安全保障：内置超级电容断电缓存保护，断电后 30 分钟缓存数据不丢失，配置、程序永久固化闪存；本地存储≥180 天历史曲线、能耗、报警、操作日志，支持 U 盘本地导出备份。
4. 硬件看门狗自动容错：程序卡死、系统异常自动硬件复位，无需人工现场重启；整机 MTBF≥80000 小时，整机 3 年免费质保，通讯模块 2 年质保。
1. 内置专业暖通节能策略：搭载焓值控制、变流量变频调节、峰谷电价负荷优化、设备轮换启停、分区分时管控算法，自动规避设备空转、冷热抵消，建筑综合节能率可达 25%~40%。
2. 一体化能耗计量统计：自动采集水、电、冷、热量累计数据，支持分区、分户、分设备能耗汇总，自动生成日 / 月 / 年能耗曲线报表，满足绿色建筑、能耗审计、商业分户计费需求。
3. 高精度 PID 闭环调节：多通道独立恒温恒湿 PID 算法，温湿度控制精度 ±0.5℃，减少空调频繁启停损耗，延长机组使用寿命。
1. 三级分级报警管理：区分紧急故障、一般预警、提示信息，支持报警延时消抖、过滤无效误报；自带 2 路无源干接点，可联动本地声光报警器；搭配无线模块可推送微信、钉钉、短信告警，运维人员无需常驻机房。
2. Web 网页免软件远程调试：内置网页服务，电脑、平板浏览器直接登录，在线修改控制逻辑、调整设备参数、下载历史数据，无需安装专用调试软件，异地远程故障排查。
3. 精细化账号权限管控：管理员、运维、访客三级账号权限隔离，所有参数修改、程序下载、设备操作全程留痕日志，满足楼宇安全管理规范。
1. 全产业链自主生产：罗杰韦尔（罗哥）高新技术企业自有研发、生产、调试团队，软硬件自主研发，供货周期稳定，无断货、外包品控不稳定问题。
2. 一站式项目服务：覆盖方案设计、设备供货、现场调试、售后运维全流程，全国多地技术团队，故障远程 + 上门快速响应，售后支持优于进口品牌。
3. 标准化认证齐全：整机通过 CE 电磁兼容、EMC 抗干扰、RoHS 环保认证，满足商业、医院、数据中心、产业园各类项目招投标资质要求。
1. 专用楼宇实时 RTOS 系统，无 Windows 病毒、蓝屏、卡顿问题；
2. 无需定期重装系统、安装杀毒软件，几乎零日常维护；
3. 整机低功耗（≤30W），长期运行电费远低于工控电脑；
4. 总线原生隔离防雷，工控机需额外搭配隔离网关、防雷器；
5. 内置专用楼宇控制算法，普通工控机需额外开发软件、授权付费。
RL-DDC100 作为楼宇自控系统中央边缘控制主机，依托大点位容量、多协议兼容、本地自治、云端对接特性，覆盖新建智能建筑、老旧楼宇改造、多园区集群管控、工业精密环境等全品类项目，按建筑类型分类如下：
· 管控内容：冷水机组群控、组合式空调、新风、VAV 末端、公共照明、给排水、电梯机房、地下车库通风；分区分时节能、办公室 CO₂联动新风、峰谷电价负荷优化；分户能耗统计，满足物业收费、绿色建筑认证。
· 适配优势：单台最大 6000 点位可覆盖整栋高层楼宇，断网本地逻辑持续运行，支持多台 DDC 分站组网，远程网页运维减少机房值守成本。
· 管控内容：大空间中央空调、多联机、扶梯联动、公共区域智能照明、地下车库排风排烟、冷冻冷藏设备、生活水泵、积水报警；人流联动调温、节假日时序控制、设备故障分级推送。
· 适配优势：多路隔离 RS485 总线可挂载大量温控器、仪表；兼容冷水机组、变频器、电表等第三方设备，改造无需更换原有机电设备。
· 管控内容：客房风机盘管集中监控、公共区域恒温恒湿、泳池恒温、热水循环泵轮换、走廊分时照明、给排水溢水报警；客房能耗分户计量，空置房间自动降载节能。
· 适配优势：内置风机盘管预制控制模块，调试周期短；支持微信 / 短信远程报警，物业无需 24 小时驻机房。
· 管控内容：超大空间组合空调、看台分区控温、场馆新风换气、灯光时序控制、地下机房冷热源联动；根据活动时段自动切换负荷模式，闲置时段深度节能。
· 适配优势：实时 RTOS 低延迟运算，多区域设备同步联锁，历史数据长期存储用于能耗审计。
· 管控内容：手术室 / 病房恒温恒湿、洁净区压差控制、新风净化机组、医用冷水机组、污水提升泵、负压病房联锁；严格温湿度 / 压差记录存档，故障即时告警，保障医疗环境合规。
· 适配优势：工业级宽温无风扇设计，7×24 小时不间断运行；完整操作日志、趋势曲线存储，满足医疗行业监管溯源要求。
· 管控内容：教室空调分时启停、实验室精密温湿度控制、实验室排风柜联动、校园公共照明、给排水、换热站群控；寒暑假自动进入节能模式，分区独立管控。
· 适配优势：一体化网关省去多台外设，校园多栋楼宇可单台服务器集中汇总数据上智慧校园平台。
· 管控内容：大空间中央空调、站台通风、设备机房冷热源、照明、排水泵；根据客流预测自动调节空调负荷，机房高温、积水故障快速上报。
· 适配优势：双隔离千兆网口，内网设备总线与外网平台物理隔离，杜绝网络干扰造成控制失效。
· 管控内容：精密空调、冷热通道温控、冷机、冷却塔、UPS 配套空调、机房新风机、给排水漏水监测；动态调节空调风量优化 PUE 值，机柜热点预警、机组故障联锁保护。
· 适配优势：本地边缘自治，外网断开仍保障机房温控不中断；多重电气防雷短路保护，适配机房多设备密集布线环境；能耗分项统计自动生成 PUE 报表。
· 管控内容：园区多栋厂房中央空调、厂区换热站、循环水泵、车间通风、公共照明、中水 / 雨水回收系统；单台 RL-DDC100 汇总多栋建筑 DDC 数据，统一上传园区智慧管理云平台。
· 适配优势：内置 MQTT 物联网协议，选配 4G 模块实现异地园区集群远程统一运维；Modbus/BACnet 双协议兼容各类工业仪表、变频设备。
· 管控内容：洁净车间恒温恒湿、净化空调、压差联锁、工艺冷却水机组、排风系统；环境参数全程记录，满足 GMP 生产审核数据留存需求。
· 适配优势：高精度独立 PID 调节，温湿度控制精度 ±0.5℃，本地 180 天以上历史数据存储。
1. 老旧写字楼、商场、酒店楼控系统升级；
2. 原有进口 DDC（江森、霍尼、西门子等）改造替换中央主机；
3. 原有工控上位机故障、蓝屏、维护成本高，替换为 RL-DDC100 嵌入式控制服务器。
· 适配优势：全兼容 BACnet、Modbus 原有设备协议，无需更换现场传感器、阀门、分站控制器；施工改造周期短，大幅降低改造成本。
1. 城市片区多楼宇统一管控平台边缘网关；
2. 物业集团多城市项目远程集中运维；
3. 绿色低碳、能耗监测平台前置数据采集中枢。
· 适配优势：一台主机承载整栋建筑全部点位，多台服务器分级汇总，统一标准化 BACnet IP 数据向上对接 IBMS、智慧物业、碳管理平台。
1. 换热站、能源站集中监控；
2. 地下车库、人防机房设备自动控制；
3. 商业冷库、冷链配套制冷机组监控；
4. 公寓、社区智慧泵房、二次供水系统联动管控。
1. 单栋建筑面积 2 万㎡以内中小型建筑：单台 RL-DDC100 全覆盖；
2. 5 万㎡以上大型综合体 / 高层写字楼：1 台主机为主控，搭配多台下位 RL 系列 DDC 分站组网；
3. 多栋园区集群：每栋配置一台 RL-DDC100，云端平台统一汇总管理；
4. 对系统稳定性、数据追溯、远程运维要求高的医疗、数据中心、洁净厂房优先选用；
5. 老旧楼控改造、进口系统替换、工控机替代为最优适配场景。
· 硬件：万用表、屏蔽 485 双绞线、超五类网线、FAT32 格式 U 盘、绝缘螺丝刀、接地线
· 电脑：Windows10/11 台式 / 笔记本，关闭防火墙、杀毒拦截
· 软件：罗哥专属楼控组态软件（RogerWell DDC Builder）、浏览器（Chrome/Edge）
1. 接线全程断电操作，严禁强电 220V 串入 485 总线、弱电信号回路
2. 485 总线两端必须接 120Ω 终端电阻，屏蔽层单端接地
3. 设备金属外壳可靠接地，避免静电、雷击损坏通讯端口
4. 机房环境温度控制 - 5℃~55℃，设备上下预留 10cm 散热空间
· 标准 1U 机柜机架安装；无机柜可壁挂，垂直摆放、通风口无遮挡
1. AC24V 版本：V+、V - 接 24V 交流变压器输出，不分极性
2. AC220V 版本：L 火线、N 零线、PE 保护地线
· LAN1：内网总线口 → 接现场交换机、下层 IP 型 DDC、冷水机组 BACnet IP
· LAN2：外网管理口 → 接监控电脑、IBMS 平台、云端网关
每路端子 A、B、GND，屏蔽线 GND 统一接机柜地； 单路总线最多挂载 64 台设备，末端加 120Ω 终端电阻； 接线规则：所有设备 A 接 A、B 接 B，禁止交叉。
· RS232 Console：调试串口，电脑 USB 转 232 本地直连下载工程
· USB×2：U 盘备份工程、导出报表、固件升级
· ALM 报警干接点：2 路无源触点，外接声光报警器（最大 5A/250VAC）
1. 断电状态万用表测电源无短路、485 总线无对地 220V 强电
2. 地线电阻＜10KΩ，屏蔽层单点接地
3. 确认所有端子紧固，无虚接、裸线外露
接通电源后：电源常亮绿灯、运行灯 30 秒内稳定闪烁；通讯灯无设备时熄灭，挂载 DDC 后闪烁；红灯常亮代表硬件故障，立即断电检查接线。
RL-DDC100 出厂默认参数：
· LAN1 默认 IP：192.168.1.88，子网掩码 255.255.255.0 操作：电脑网线直连 LAN1，本地网卡静态 IP 设 192.168.1.XX（XX≠88），网关 192.168.1.1
1. 浏览器输入 http://192.168.1.88
2. 默认账号：admin，密码：admin123（首次登录强制修改密码）
1. 【网络设置 - LAN1】：修改内网网段、BACnet IP 设备实例号
2. 【网络设置 - LAN2】：配置项目局域网 IP，对接上位监控平台
3. 【系统时间】：同步北京时间，保证报警、能耗日志时间准确
4. 【账号权限】：新建运维 / 访客账号，分配分级操作权限
1. 安装软件，关闭电脑防火墙，软件自动识别 USB232 串口 / 网口设备
2. 新建工程：填写项目名称、建筑总面积、点位总容量（单台上限 6000 点）
3. 工程树分层：机房层、楼层区域、末端设备（新风机、冷水机组、风机盘管）
1. AI 模拟输入：温度、湿度、压差、CO₂、冷热量表
2. AO 模拟输出：电动水阀、变频风机、调节风阀
3. DI 数字输入：风机运行、故障、水流开关、液位高 / 低
4. DO 数字输出：风机启停、水泵、声光报警 操作：右键设备→新增点位，填写点位名称、单位、上下限、报警阈值
整机内置预制模块，无需代码，拖拽连线即可完成控制逻辑：
1. 暖通标准模块：独立 PID 恒温恒湿、焓值节能、冷水机组群控、水泵轮换
2. 时序模块：分时启停、峰谷电价负荷调节、节假日模式
3. 联锁保护：风机故障关水阀、高低液位水泵启停、滤网压差报警
4. 能耗统计模块：自动累加水电冷热量，生成分区报表 操作流程： ① 左侧模块库拖拽功能块至画布； ② 连线绑定对应 AI/AO/DI/DO 点位； ③ 双击模块设置 PID 参数、延时时间、启停阈值； ④ 逻辑保存，在线仿真测试（无需连接硬件）。
1. 网页后台【总线设置 - CH1~CH4】开启 BACnet MS/TP，设置波特率 9600
2. 组态软件通讯驱动添加 BACnet MSTP，填写对应总线通道
3. 自动扫描总线下位 DDC 设备，导入所有点位至工程
1. RTU：485 通道开启 Modbus 主站，填写设备站号、寄存器地址、数据格式（32 位浮点高低字节切换）
2. TCP：LAN1 网段添加 Modbus TCP 驱动，输入第三方设备 IP，一键扫描点位
3. 非标设备：寄存器点位手动新建，统一转换为 BACnet 点位向上上传 IBMS
两种上传方式：
1. 网线 LAN1 直连：软件通讯选择 TCP，输入服务器 IP，点击【下载工程】
2. USB 串口本地下载：USB 转 232 连接 Console 口，串口模式下载 上传完成提示 “下载成功”，服务器自动重启加载逻辑。
1. 断开 LAN2 外网网线，断开监控电脑连接
2. 现场模拟温度超限、风机故障，观察 RL-DDC100 自动执行联动逻辑
3. 验证：断网后 PID 调节、水泵轮换、报警记录、能耗存储全部正常运行
1. 点位内设置报警上下限，区分紧急故障 / 预警 / 提示
2. 报警输出：开启 ALM 干接点联动本地声光报警器
3. 远程推送（选配 4G 模块）：网页【云服务】绑定微信 / 钉钉 / 短信接收告警
4. 报警日志：自动存储 180 天记录，支持 U 盘导出 CSV 文件
1. 绑定电表、水表、冷量表 Modbus 点位，开启分时累计
2. 设置分区 / 分户能耗汇总，软件自动生成日 / 月 / 年曲线报表
3. 网页端实时查看能耗数据，导出用于绿色建筑审计
1. 网页【物联网设置】开启 MQTT，填写云平台服务器地址、端口、加密证书
2. 上传周期设置 10~60 秒，点位标准化上传至智慧物业、碳管理平台
3. 选配 4G/WiFi 模块，无局域网环境远程运维
1. U 盘格式化为 FAT32，新建 upgrade 文件夹，放入升级固件 bin 文件
2. U 盘插入 RL-DDC100 USB 口，网页【系统 - 版本升级】点击升级
3. 升级过程 5 分钟，设备自动重启，中途禁止断电
1. 软件端：工程另存为本地电脑工程文件
2. 设备端：网页【数据备份】，导出工程至 U 盘保存
1. 软件直连服务器：【上传备份工程】覆盖原有程序
2. U 盘恢复：插入备份 U 盘，网页一键导入工程，重启生效
1. 电源红灯常亮：短路、供电电压不符、内部硬件故障，断电检查接线
2. 485 总线无通讯：A/B 接反、未加终端电阻、总线串入强电、波特率不匹配
3. 点位数值无变化：下位设备地址错误、寄存器配置错误、总线断开
4. 外网无法访问 LAN2：网段不匹配、防火墙拦截、网线损坏
5. 逻辑不执行：工程未下载成功、点位绑定错误、PID 参数阈值设置异常
6. 无法导出报表：U 盘非 FAT32 格式、存储空间不足
1. 每日巡检：查看电源、运行、通讯指示灯状态，浏览实时报警
2. 每月操作：U 盘导出月度能耗、报警日志备份
3. 季度维护：清理机柜灰尘，检查总线端子紧固、接地线路
4. 年度维护：核对固件最新版本，按需升级；重新校准温湿度点位报警阈值
5. 权限管理：定期修改管理员密码，清理闲置运维账号
整套流程分为需求确认→技术对接报价→合同签订下单→生产发货→到货验收→调试培训→质保售后七大阶段，适配工程商、集成商、甲方业主、招投标项目全场景。
向罗哥销售 / 技术提供项目完整需求：
1. 设备型号：RL-DDC100，确认供电版本（AC24V / AC220V）；
2. 选配模块：4G 全网通 / WiFi 物联网拓展模块（按需勾选）；
3. 采购数量、项目名称、建筑类型（写字楼 / 医院 / 厂房 / 改造项目）；
4. 点位规模：预估 AI/AO/DI/DO 总点数、下位 DDC、仪表数量；
5. 交付地点、期望到货周期、是否需要上门调试服务；
6. 开票要求：增值税专用发票、公司开票信息。
厂家技术工程师核对匹配方案：
· 总线通道、点位容量是否满足项目；
· 新旧改造项目协议兼容方案（BACnet/Modbus 对接原有设备）；
· 云端对接 MQTT、IBMS 平台配套方案；
· 批量项目可提供方案优化、点位规划、系统架构建议。
填写《设备采购申请单》，附 RL-DDC100 技术参数、报价预估，完成部门、预算、财务审批，确认采购资金到位。
1. 提交询价单 书面 / 线上发送采购清单，厂家出具正式含税分项报价单，包含：主机单价、选配模块费用、运费、调试培训费、质保说明、交期。
2. 商务议价 批量采购、年度框架合作、大型综合体项目可申请阶梯优惠；明确付款方式、到货周期、退换货、延期交付违约责任。
3. 资质文件配套（招投标项目专用） 按需提供全套投标资料：企业营业执照、高新技术企业证书、RL-DDC100 产品检测报告、CE/ROHS 认证、3 年质保承诺函、产品彩页、技术规格偏离表。
1. 签订购销合同 合同明确核心条款：
o 产品清单：RL-DDC100 主机数量、供电版本、拓展模块；
o 含税总价、税率、发票开具时间；
o 付款节点（行业通用：30% 预付款，到货验收后 70% 尾款；调试打包项目可约定调试完成结清余款）；
o 生产交期、物流配送地点、到货时效；
o 出厂验收标准、现场验收规范；
o 整机 3 年质保、通讯模块 2 年质保条款；
o 退换货、故障补发、上门技术服务约定。
2. 支付预付款 对公账户转账，提供付款回单，厂家登记订单、下达生产排产。
1. 标准化生产周期 常规现货：1-3 个工作日出库；批量定制项目（多台 + 拓展模块）3-7 个工作日生产完成。
2. 整机全检流程（每台必测） 出厂前逐项检测：硬件接口、双网口、4 路 RS485 总线、Web 后台、BACnet/Modbus 协议、本地存储、报警输出、系统稳定性，附带出厂合格证、检测记录表。
3. 包装与物流 防静电防震纸箱 + 泡沫防护，随货资料：说明书、接线图纸、出厂合格证、配套组态软件 U 盘； 物流可选顺丰 / 大件物流，全程保价，同步推送物流单号，跟踪运输进度。
1. 收货开箱核验（当场操作） 对照送货单逐项核对：
o 型号 RL-DDC100、供电版本、数量、选配模块齐全；
o 机箱无磕碰、接口完好、配件（电源线、终端电阻、USB 调试线）完整；
o 资料证书、软件 U 盘无缺失。
2. 通电初检 简单上电测试电源指示灯、网口通讯灯是否正常，无硬件故障。
3. 签署到货验收单 外观、数量、配件无误后签字确认；若存在破损、缺件，当场拍照留存，厂家免费补发 / 更换。
4. 支付尾款 验收单据回传厂家财务，按合同约定支付剩余货款，财务开具增值税专票邮寄。
1. 远程免费调试指导 厂家技术线上一对一：网络配置、总线通讯、逻辑编程、报警 / 能耗 / 云端配置，提供配套教程文档，终身远程技术支持。
2. 上门现场调试培训（收费按需选购） 工程师抵达项目现场完成：整机接线调试、下位 DDC 组网、联动逻辑编写、上位 IBMS 对接，同步开展运维人员培训：
o Web 后台操作；
o 组态软件编程；
o 日常巡检、数据备份、故障排查； 培训完成签署《调试验收单》。
1. 质保期限 RL-DDC100 整机 3 年免费质保，4G/WiFi 拓展模块 2 年质保；非人为硬件故障免费维修、换新。
2. 终身免费配套服务
o 组态软件永久免费升级，无授权年费；
o 固件更新、技术资料、编程模板免费提供；
o 7×12 小时技术热线远程排障。
3. 过保后维保 超出质保期仅收取硬件物料成本，无高额服务费；可签订年度长期运维框架协议。
1. 领取招标文件→厂家配合制作投标技术文件、资质、样品（按需）；
2. 开标中标后签订供货合同，按招标要求分批供货；
3. 分批次到货验收、结算，同步提供竣工资料、设备台账。
集成商签订年度框架协议，约定全年采购量、阶梯单价、现货库存；按需分批下单，简化合同流程，优先排产发货。
1. 需求对接 + 报价：0.5~1 天
2. 合同签订 + 预付款：1~2 天
3. 现货出库发货：1~3 天；批量定制：3~7 天
4. 物流运输：1~4 天（按地区）
5. 到货验收 + 尾款结算：当天～3 天
6. 远程调试指导：即时响应；上门调试：1~3 天（视项目规模）
