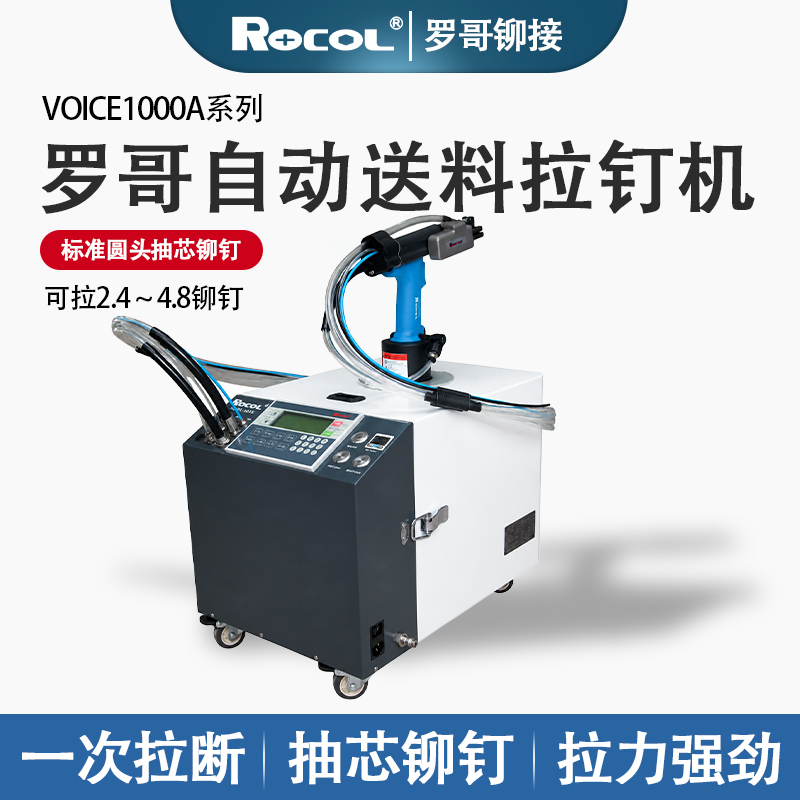

VOICE1000A
罗哥
| 数量： | |
|---|---|

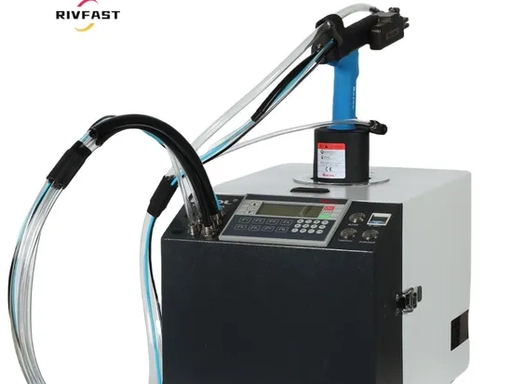

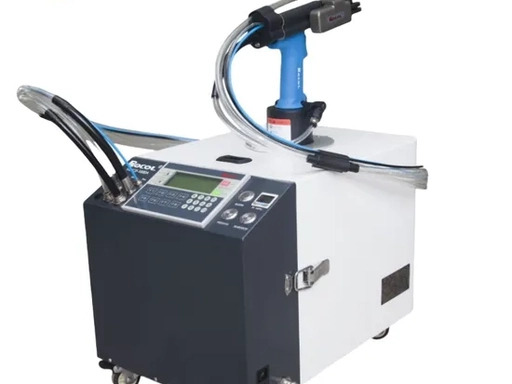

VOICE1000A 是罗哥工业级全自动连续送料一体式拉钉工作站，区别于手持单把拉钉枪，搭载自动铆钉料仓、分料送料机构、负压回收系统、气动液压拉钉主机，全程无需人工手动取钉、插钉，一键连续循环拉铆，专为大批量标准化流水线打造，大幅降低人工操作强度，提升节拍效率，广泛用于家电、机柜、新能源、汽车钣金规模化量产工位。
整机由储料仓→自动分料排序机构→直线送料导轨→负压定位枪头→液压拉钉主机→废钉杆回收集料箱一体化闭环设计：
1. 批量倒入整盒抽芯铆钉至大容量储料仓，设备自动筛分、排序，剔除卡料、错位铆钉；
2. 气动推送机构自动单颗输送铆钉至枪嘴，负压吸附定位，无需人工扶钉、插钉；
3. 工件贴合枪头后扣动扳机，液压一次性完成拉伸、拉断钉杆；
4. 断钉杆通过内置风道负压回收至底部大容量集料箱，全程无金属碎屑散落；
5. 拉铆完成自动复位，下一颗铆钉即时输送到位，实现不间断连续作业。
1. 适配铆钉规格：2.4/3.2/4.0/4.8mm 铝、铁、不锈钢标准抽芯铆钉；
2. 适配板材厚度：0.5–4mm 冷轧板、镀锌板、铝板、不锈钢薄板；
3. 单次拉力（6Bar 标准气压）：9500N，常规不锈钢铆钉一次拉断无虚铆；
4. 单次循环节拍：≤0.8 秒 / 颗，流水线单日稳定产能≥8000 颗；
5. 气源标准：5–7Bar 洁净压缩空气，前端标配油水三联件。
· 容积可容纳 5000 颗 4.0mm 铆钉，支持整盒铆钉直接倾倒，无需人工少量分次加料；
· 变频振动筛分 + 防卡料拨料齿，自动理顺杂乱铆钉，杜绝堆叠卡料，适配长时间连续量产；
· 透明仓体可视余量，缺料声光报警提醒，避免空机待机。
独立单颗分离卡位，每次仅推送 1 颗铆钉至枪嘴，杜绝双钉叠加故障；导轨带耐磨防刮涂层，不锈钢铆钉长期输送不磨损、不卡滞；送料速度可无极调速，适配不同产线节拍。
集成负压吸附风道，铆钉输送到位自动贴合定位；枪头免工具快速更换 2.4–4.8mm 多规格导嘴，换规格 30 秒完成；液压双层油封结构，连续 8 小时量产无漏油。
内置贯通式回收风道，拉断钉杆全部负压吸入底部大容量集料箱；集料箱卡扣快拆，满料声光提示，无尘车间杜绝碎屑划伤工件、电路板。
整机集成电控面板，带过载保护、卡料停机、缺料报警、气压不足报警；气源超压自动泄压，防空拉空载保护；急停按钮一键停机，符合工业设备安全规范。
一体式钣金落地机架，带防滑减震脚垫，运行低震动；枪头高度、前后行程可调节，适配不同高度工装夹具；侧面预留气管、线缆收纳槽，工位整洁规范。
1. 完全省去人工取钉、插钉工序 普通手持枪需要工人反复拿钉、对准插入，本机自动送料到位，单人产能提升 60% 以上，减少重复性手部劳损，降低招工难度。
2. 超大容量储料 + 缺料报警，减少频繁加料停机 一次加料可持续数小时量产，不用频繁开箱补铆钉，流水线连续性大幅提升。
3. 全封闭负压回收，无尘产线专用 断钉杆统一收集至底部集料箱，无散落金属碎屑，适配新能源电池包、高端服务器机柜、医疗设备喷涂后装配工位。
4. 卡料自动停机报警，降低不良品率 出现铆钉卡滞、双钉、气压不足时设备自动停机声光提示，不会出现虚铆、漏铆、工件报废。
5. 多规格快速切换，柔性生产线适配 一套设备覆盖 2.4–4.8mm 主流铆钉，导嘴徒手快拆更换，家电、多品种机柜混产无需更换整台设备。
6. 低震动低噪音变频振动仓 优化减震结构，车间运行噪音≤78dB，符合工厂降噪环保标准，长时间生产不扰民。
1. VOICE1000A 立式自动送料拉钉主机一体机；
2. 2.4/3.2/4.0/4.8mm 全套替换导嘴、爪片耗材；
3. 液压专用 46# 抗磨液压油、气动马达润滑油；
4. 油水调压过滤三联件、高压连接气管；
5. 大容量废钉收集箱、储料仓防尘盖板；
6. 电控操作说明书、原厂整机质保卡、合格证。
1. 家电整机流水线：空调、冰箱、洗衣机外壳钣金大批量铆接，标准化工位追求高速节拍；
2. 通信 / 电气机柜生产线：服务器机箱、配电柜，喷涂工件禁止碎屑划伤漆面；
3. 新能源小型储能分线箱、充电桩外壳，无尘装配杜绝金属碎屑短路电路板；
4. 小型汽车内饰、灯具金属支架批量装配，2.4–4.8mm 铝铁钉为主；
5. 中小型五金标准化量产车间，长期大批量单一规格铆钉，替代多把手持拉钉枪，减少人工投入。
1. 仅适配 2.4–4.8mm 标准圆头抽芯铆钉，6.4mm 及以上大规格、海马钉、环槽铆钉不适用；
2. 无防爆防静电结构，锂电粉体、油漆喷涂防爆高危车间禁止使用；
3. 必须配套洁净干燥压缩空气，含水油污会快速堵塞送料导轨、负压风道；
4. 仅适合流水线固定工位使用，无法手持移动户外安装；
5. 铆钉严重变形、毛刺过大需筛选后投入储料仓，否则易引发频繁卡料停机。
1. 整机型号：VOICE1000A（ROCOL 罗哥全自动送料抽芯铆钉工作站）
2. 供电规格：AC 100–240V 宽幅电压，50/60Hz 通用，整机总功率 350W
3. 标准工作气压：0.5–0.8MPa（5–7Bar），最优稳定工况 6Bar；气源超压自动泄压保护Rocol Rivet Tools
4. 气源配套要求：前端必须加装油水三联件（过滤 + 调压 + 油雾润滑），压缩空气干燥无积水油污
5. 气源接口：1/4 寸气动快插接头；送料软管长度标配 1.5–2m，最大作业半径 2 米
6. 整机净重：58kg；整机外形尺寸（长 × 宽 × 高）：643×403×415mm
7. 外包装木箱尺寸：700×450×450mm，出口实木防震包装
8. 噪音等级：≤78dB (A)，内置减震与消音结构，符合车间降噪环保标准
9. 安全认证：CE 工业安全认证、EMC 电磁兼容，不干扰产线 PLC 检测设备
10. 防护等级：IP20 室内工业使用；无防静电防爆结构，不可用于喷涂、锂电粉体防爆车间
1. 适配铆钉规格：标准圆头抽芯铆钉 Φ3.2/4.0/4.8mm（铝、铁、不锈钢材质通用）；不支持 2.4mm、6.4mm、海马钉、环槽铆钉
2. 适配板材厚度：0.5–4mm 冷轧板、镀锌板、铝板、不锈钢薄板、复合钣金
3. 额定拉铆拉力（6Bar）：9500N，不锈钢铆钉一次拉断无虚铆；拉力区间可电控微调
4. 单次铆接循环节拍：≤0.8s / 颗；稳定送料产能 30–45 颗 / 分钟，单日连续产能≥8000 颗
5. 有效拉伸行程：18mm，适配常规加长型抽芯铆钉
6. 耗气量：72L/min（6Bar 满载连续作业）
7. 机械使用寿命：≥30 万次标准拉铆循环，8 小时量产拉力无衰减
1. 料仓容积：
1. Φ3.2mm 铆钉：可容纳 2400 颗
2. Φ4.0mm 铆钉：可容纳 1500 颗
3. Φ4.8mm 铆钉：可容纳 1000 颗
2. 送料结构：变频振动筛分 + 独立单颗分料卡位，杜绝双钉、堆叠卡料
3. 调速功能：送料速度无极电控调节，适配不同产线节拍
4. 预警功能：缺料声光蜂鸣报警、料仓透明可视余量，避免空机待机
5. 防卡料设计：拨料齿自动理顺杂乱铆钉，长期量产不易堵料
1. 回收方式：贯通式闭环负压风道，拉断钉杆全程自动吸入底部集料箱
2. 集料箱容量：单次可收纳约 30 根 4.8mm 不锈钢断钉杆，卡扣快拆一键清空
3. 满料提示：集料箱满载声光报警，防止风道堵塞丧失负压功能
4. 安全联锁：集料箱未锁紧到位，整机锁止无法启动，杜绝钉杆飞溅伤人
5. 适用场景：新能源、医疗、喷涂成品无尘装配线，无金属碎屑散落
1. 控制核心：工业级 PLC 智能控制系统，中文 LCD 液晶操作面板
2. 计数功能：总产量统计、批次目标计数、漏铆 / 缺钉自动记录清零，最大计数 999999 颗
3. 故障报警类型：无铆钉缺料报警、气压不足报警、卡料停机、集料箱满料提示
4. 操作按键：急停按钮、启动 / 停止总开关、手动送料按键、电子数显压力表
5. 延时可调：分料延时、吹钉延时、拉铆枪头动作延时均可自定义参数
1. 枪头结构：负压自吸一体化枪嘴，免工具徒手更换导嘴，30 秒切换铆钉规格
2. 配套耗材：3.2/4.0/4.8mm 三套专用导嘴、三爪耐磨爪片总成
3. 润滑介质：油缸专用 46# 抗磨液压油；气动马达 #15 气动专用润滑油
4. 密封结构：双层丁腈复合高压油封，外置独立顶部液压注油孔，无需拆解整机加注油液
1. 工作环境温度：0℃～+45℃
2. 储存环境温度：-10℃～+50℃
3. 工作湿度：20%–75% RH，无凝露；禁止长期露天淋雨、强酸强碱腐蚀环境
4. 机架结构：一体式钣金落地机架，底部防滑减震万向脚轮，枪头高度前后行程可调
1. VOICE1000A 全自动送料拉钉主机一体机
2. Φ3.2/4.0/4.8mm 全套替换导嘴、三爪爪片耗材
3. 46# 液压专用油、#15 气动马达润滑油、液压注油针筒
4. 油水调压过滤三联件、2 米高压连接气管
5. 大容量废钉收集箱、储料仓防尘盖板
6. 电控操作说明书、原厂整机质保卡、产品合格证
1. 整机质保周期：收货验收起 12 个月整机质保；非人为油缸、气动马达、PLC 电控阀体主体故障免费检修
2. 不在质保易损件：爪片、导嘴、油缸密封圈、集料箱密封胶圈、负压风道密封件、气管接头
项目 | 规格数值 |
适用铆钉 | 3.2/4.0/4.8mm 铝 / 铁 / 不锈钢抽芯拉钉 |
额定拉力 | 9500N（6Bar） |
送料速度 | 30–45 颗 / 分钟 |
整机功率 | 350W AC100–240V |
整机净重 | 58kg |
外形尺寸 | 643×403×415mm |
标准气压 | 5–7Bar（0.5–0.8MPa） |
单次循环 | ≤0.8 秒 |
储料最大容量 | Φ3.2mm：2400 颗 |
废钉回收 | 负压自动集料 + 满料报警 |
1. 全程无需人工取钉、插钉 大容量振动料仓自动分拣排序、单颗精准输送至枪嘴，工人只需扶持工件扣扳机，省去反复拿钉、对准插钉的重复动作，单人产能提升 60% 以上，单颗循环≤0.8 秒，每分钟稳定 30–45 颗，单日产能可达 8000 颗以上。
2. 一人可兼顾多台设备，降低招工依赖 传统手持枪 1 工位 1 人，本机操作工仅负责上下料，空闲可看管 2–3 台设备；新手 30 分钟即可上手，摆脱对熟练铆工的依赖，长期削减人力薪资成本。
3. 超大储料仓，减少停机补料损耗 料仓大容量设计：3.2mm 铆钉容纳 2400 颗、4.0mm 容纳 1500 颗、4.8mm 容纳 1000 颗，一次加料可支撑大半个班次生产；透明可视料位 + 缺料声光报警，避免空机待机打断产线节拍，提升设备综合 OEE。
1. 断钉杆全自动负压回收，无金属碎屑散落 拉断钉杆通过内置风道统一吸入底部大容量集料箱，彻底杜绝钉屑掉落划伤喷涂漆面、电路板、储能电芯，完美适配新能源、医疗、高端机柜无尘装配标准。
2. 多重安全联锁防护 集料箱未锁紧设备锁止无法启动，防止钉杆飞溅伤人；集料箱满载自动声光提醒，避免风道堵塞丧失负压；超压、防空拉、卡料停机多重保护，降低工伤与不良品风险。
1. 液晶中文操作面板，智能计数系统 支持总产量统计、批次计数、漏铆记录，最大计数 999999 颗，便于车间产能核算、品质追溯，杜绝人工漏打、少打问题，适配数字化工厂管理需求。
2. 多段延时参数可调 分料延时、吹钉延时、拉铆动作延时独立自定义，适配不同材质、长度铆钉，柔性匹配多品种混产流水线。
3. 全故障声光报警体系 缺料、气压不足、卡料、集料箱满料实时提示，故障点清晰，操作工快速排查，大幅减少无效停机时间。
1. 9500N 稳定液压拉力，铆接均匀无虚铆 6Bar 标准气压输出恒定拉力，拉力误差≤5%，不锈钢铆钉一次拉断，墩头饱满统一；连续 8 小时量产拉力无衰减，杜绝人工手持力度不均造成的虚铆、松动不良品。
2. 防卡料送料结构，送料成功率 99.9% 变频振动筛分 + 独立单颗卡位，自动剔除堆叠、变形铆钉，杜绝双钉叠加、卡料停机；送料导轨耐磨涂层，长期输送不锈钢铆钉不易磨损堵管。
3. 高强度整机结构，超长使用寿命 整机经 1000 小时耐久测试，机械寿命≥30 万次拉铆循环；双层丁腈复合高压液压油封，外置独立注油孔，连续量产不漏油；机身加强钣金，减震降噪，运行噪音≤78dB，符合车间环保标准。
1. 免工具快换枪头导嘴 徒手即可拆装 2.4/3.2/4.0/4.8mm 全套导嘴、爪片，30 秒完成规格切换，家电、多规格机柜混产无需更换整机。
2. 送料速度无极电控调速 根据产线节拍自由调节送钉快慢，大批量单一规格、小批量多品种产线均可适配。
1. 模块化分体设计，保养门槛低 送料仓、负压风道、液压主机独立模块，无需整机拆解即可清理积屑、加注液压油；操作工日常自主保养，不用专职维修人员。
2. 原厂耗材通用性强，补货便捷 导嘴、爪片、密封圈等易损件现货充足，配套罗哥全系拉钉枪耗材供应链，车间统一备货，减少库存品类。
3. 12 个月整机质保，售后保障完善 非人为液压、马达、PLC 电控主体故障免费检修；相比市面杂牌设备故障率低，减少停机维修损失。
1. 高度、前后行程可调枪头支架 适配不同工装夹具、高低工件，流水线工位布局不受限；底部防滑减震脚垫，运行低震动不偏移。
2. 线缆气管收纳槽，工位整洁规范 侧面预留管线收纳位，避免气管缠绕干涉作业，车间现场标准化美观。
1. 人工：手持 1 人 1 工位；VOICE1000A 一人看管多台，人力成本减半
2. 效率：手持 3–5 颗 / 分钟；本机 30–45 颗 / 分钟，产能提升 60%+
3. 洁净度：手持钉屑散落划伤工件；本机负压全回收，无尘产线刚需
4. 品质：人工力度不均，虚铆不良多；设备拉力恒定，铆接一致性高
5. 管理：无产能计数；PLC 自动计数，生产数据可追溯
6. 劳动强度：反复取钉手部劳损；仅扶持工件，大幅降低疲劳
1. 家电、通信机柜大批量标准流水线→提速增效，稳定产能
2. 新能源储能、充电桩、医疗设备无尘装配→负压集钉，保护精密工件
3. 多品种柔性钣金混产→快速切换铆钉规格，一台覆盖主流 2.4–4.8mm 拉钉
4. 招工难、人工成本高的制造车间→机器换人，降低用工依赖
本机适配3.2/4.0/4.8mm 铝、铁、不锈钢标准抽芯铆钉，主打大批量固定流水线、无尘装配、标准化铆接工位，按行业细分如下：
小型储能分线箱、家用储能外壳、交流充电桩壳体、光伏逆变器钣金、储能模组外框、电池 PACK 防护盖板
1. 全封闭负压自动回收断钉杆，无金属碎屑掉落，杜绝划伤喷涂漆面、短路电路板与电芯，满足无尘装配规范；
2. PLC 产能计数，批次产量可追溯，适配新能源数字化工厂品质管控；
3. 9500N 恒定拉力，4.8mm 不锈钢铆钉一次拉断，储能户外防腐壳体铆接牢固、长期震动不松动。
服务器机箱、网络机柜、配电柜、工控箱、弱电箱、户外防雨钣金箱体
1. 单工位每分钟 30–45 颗，产能比手持枪提升 60%，解决机柜厂大批量铆接瓶颈；
2. 透明料仓大容量储料，一次加料可持续数小时生产，减少频繁补料停机；
3. 导嘴免工具快换，30 秒切换 3.2–4.8mm 多规格铆钉，适配多型号机柜混产柔性线。
空调内外机外壳、冰箱侧板、洗衣机箱体、油烟机壳体、热水器钣金、风机风筒
1. 自动送料省去人工反复取钉、插钉，降低工人手部劳损，缓解家电厂招工难；
2. 拉力均匀稳定，薄板铆接无凹陷、虚铆，整机外观一致性高，不良品率大幅下降；
3. 低噪音低震动，适配家电车间环保降噪要求。
乘用车车门内饰板、座椅金属支架、车灯外壳、后备箱护板、新能源汽车小型电池外壳、行李架钣金
1. 节拍匹配汽车分装流水线，不拖慢整车装配进度；
2. 拉力可电控微调，薄铝件、塑料包边复合板材不易压裂变形；
3. 立式机架枪头高度可调，适配各类工装夹具。
车厢小型配电箱、行李舱内衬板、扶手支架、通风风道钣金、座椅底座小件
不锈钢铆钉铆接强度达标，适配列车长期颠簸工况；负压集钉保持车厢内饰喷涂面完好，无钉屑残留难清理问题。
康复器械金属支架、医疗设备外壳、实验室小型仪器钣金、理疗设备柜体
严苛洁净要求，断钉杆统一收纳，细小金属杂质不会混入精密元器件；整机低粉尘、低噪音，符合医疗器械生产车间规范。
商用油烟机、不锈钢厨具柜体、净水设备外壳、食品机械钣金、卫浴五金支架
稳定适配 304/316 不锈钢铆钉，防腐设备铆接墩头饱满；自动化送料替代多把手持枪，中小型五金厂缩减用工成本。
铝合金户外桌椅、护栏、路灯灯具支架、健身器材金属框架、小型仓储货架
柔和均匀拉力，薄铝合金型材不易开裂、压痕，保障外观件光洁度；多规格铆钉快速切换，适配多款式家具混产。
1. 户外移动安装、工地高空散件装配：本机为落地固定一体机，不可手持移动；
2. 6.4mm 及以上大铆钉、海马钉、环槽铆钉：最大仅支持 4.8mm 标准抽芯钉；
3. 喷涂、锂电粉体防爆车间：无防静电防爆结构，易产生静电火花；
4. 单件小批量打样、研发试制：手持拉钉枪更灵活，本机适合稳定大批量量产；
5. 铆钉变形严重、毛刺超大：易频繁卡料停机，需人工筛选后使用。
✅ 推荐采购：日产量≥5000 颗铆钉、固定流水线、工件喷涂 / 精密元器件需无尘、长期招工成本高、多规格 3.2–4.8mm 铆钉混产
❌ 不推荐采购：户外零散安装、单件少量打样、使用 6.4mm / 海马钉、防爆高危车间
本机适配 3.2/4.0/4.8mm 标准圆头抽芯铆钉，PLC 液晶智能控制，集成振动送料、负压吸钉、废钉自动回收系统；操作分开机前检查→开机调试→批量拉铆→换规格→停机保养→故障排查→安全禁令七大模块，操作工可快速上手。
1. 设备放置平整，底部减震脚垫落地稳固，四周无杂物、线缆缠绕，地面干燥防滑；
2. 操作人员佩戴防护眼镜、防滑劳保手套，长发盘起，禁止宽松衣袖靠近枪头与振动仓；
3. 确认急停按钮弹起复位，集料箱、振动料仓防尘盖板锁紧到位，安全联锁生效。
1. 空压机调压稳定5–7Bar（最优 6Bar），前端油水三联件排水、油杯油量充足；
2. 1/4 寸气管无开裂、漏气，接头插紧无松动；
3. 排空三联件积水，含水油污会堵塞负压风道、磨损液压油封。
1. 供电 AC100–240V 50/60Hz，电源线接地完好，无破皮老化；
2. 液晶操作面板无黑屏、按键失灵，计数显示屏正常点亮；
3. 线路收纳槽规整，无挤压折弯。
1. 振动料仓内部无残留变形、毛刺铆钉，拨料齿无磨损断裂；
2. 送料导轨无金属屑堵塞，滑动顺畅；
3. 底部废钉集料箱锁紧，排气小孔无断钉堵塞；
4. 枪头导嘴、三爪爪片无崩齿、严重磨损，规格与待加工铆钉匹配。
顶部外置液压注油孔密封无渗漏，油量充足；备好 46# 液压油、#15 气动润滑油备用。
1. 先接气源，调压至 6Bar 稳定输出，再接通电源总开关；
2. 按下机身启动总开关，PLC 液晶面板点亮，设备自检 3 秒，无故障则进入待机界面；
3. 面板操作：清零总产量 / 批次计数，设置目标生产数量；按需调节送料速度、分料延时、拉铆延时；
4. 手动送料测试：按下【手动送料】按键，观察铆钉顺畅输送至枪嘴，负压吸附牢固不掉钉；
5. 空载试拉：无工件空扣扳机，确认液压拉力稳定、废钉吸入集料箱，无漏气异响；
6. 故障报警确认：无缺料、气压不足、集料箱满料、卡料报警提示，方可投入量产。
1. 打开料仓防尘盖板，筛选无变形、无超大毛刺的标准铆钉倒入；
1. 3.2mm 单次≤2400 颗；4.0mm≤1500 颗；4.8mm≤1000 颗，不可过满堆叠造成卡料；
2. 盖上防尘盖板锁紧，设备自动变频振动筛分、单颗分料排序；
3. 生产过程观察透明仓体料位，余量偏低及时补料，出现缺料声光报警立即添加铆钉，避免空机待机。
1. 待铆工件对准枪头导嘴，垂直贴合板材，倾斜≤10°，防止铆钉弯曲、爪片打滑；
2. 一次性按住扳机全程不松手：负压定位→液压拉伸→铆钉墩头成型→钉杆拉断→废钉自动负压吸入底部集料箱，单次循环≤0.8 秒；
3. 完全松开扳机，设备自动输送下一颗铆钉到位，连续循环作业；
4. 批量生产实时查看面板计数，到达批次目标自动提示；
5. 中途更换工件只需移开板材，枪头自动复位备料，无需重复手动送钉。
中途松开扳机极易造成虚铆、钉杆卡死爪片、双钉叠加卡料，不锈钢厚板铆接严禁中途松扳机。
1. 按下急停按钮，断电断气，释放管路残余气压；
2. 徒手旋开枪头前端外壳，取出旧导嘴、三爪爪片总成；
3. 更换对应规格专用导嘴、匹配爪片，三片爪片对齐无错位；
4. 拧紧枪头外壳，通气上电，手动送料测试铆钉吸附顺畅无掉钉；
5. 面板微调送料、拉铆延时参数，试打 3–5 颗工件，确认铆接墩头饱满合格后恢复量产。
1. 停机断电断气，等待负压风道完全泄压；
2. 捏住集料箱卡扣逆时针取下箱体，倾倒全部断钉杆；
3. 毛刷疏通箱体尾部排气小孔，清理内部铝铁碎屑（堵塞直接丧失负压回收功能）；
4. 擦拭箱体密封胶圈，对准导轨顺时针锁紧到位；
5. 重启设备，联锁检测正常、无满料报警即可继续生产； 清理周期：流水线每 3000 颗清空一次，零散加工每日收工彻底清理。
1. 清理振动料仓、送料导轨残留铆钉与金属粉尘，气枪吹扫风道积屑；
2. 拆解枪头，毛刷清理爪片、导嘴钉屑，爪片涂抹防锈润滑脂；
3. 进气口滴 2–3 滴 #15 气动润滑油，空载空拉数次润滑气动马达；
4. 检查液压注油孔有无渗漏，缺油补充 46# 抗磨液压油；
5. 排空油水三联件积水，擦拭整机表面油污；清空废钉集料箱；
6. 急停复位，关闭电源、气源总阀，盖上料仓防尘盖板。
1. 完全拆解负压回收风道，彻底清理管壁堆积铁屑；
2. 检查液压油封、集料箱密封胶圈有无老化渗漏，损坏及时更换；
3. 紧固整机机架、振动仓固定螺丝，检查气管接头密封性；
4. 空载连续 5 分钟满负荷测试，校验送料速度、负压吸力、拉力稳定性；
5. 清理 PLC 操作面板灰尘，检查线路有无磨损破皮。
1. 彻底更换整机 46# 液压油，排空油缸底部沉淀金属杂质；
2. 检查振动仓变频电机、分料气缸运行噪音，加注专用润滑脂；
3. 全面排查电控接线端子有无松动，校准气压压力表；
4. 清点备用导嘴、爪片、密封圈耗材，提前备货；
5. 整机外部清洁，喷涂防锈保护。
故障现象 | 故障诱因 | 处理方案 |
设备开机无反应、面板不亮 | 电源未接通 / 插头松动 / 急停未复位 | 检查供电线路，弹起急停，重新上电自检 |
振动料仓不送料、缺料持续报警 | 铆钉过少 / 铆钉变形毛刺大 / 拨料齿磨损 | 补合格铆钉，清理仓内废料，更换拨料齿 |
铆钉输送至枪嘴掉落、无负压吸附 | 集料箱未锁紧 / 排气孔堵塞 / 风道积屑 | 清理小孔，重新卡紧集料箱，气枪吹扫风道 |
铆钉打滑、一次拉不断、虚铆 | 导嘴规格不匹配 / 爪片磨损 / 气压低于 5Bar | 更换对应导嘴、全新爪片，上调气压至 6Bar |
集料箱满载报警，清空后仍提示 | 密封胶圈老化 / 卡扣未锁到位 | 更换胶圈，完全锁紧箱体重启设备 |
拉铆拉力明显衰减、行程变短 | 油缸缺液压油 / 管路漏气 / 三联件积水 | 加注 46# 液压油，检修气管，排空过滤器积水 |
频繁卡料、双钉叠加输送 | 送料导轨有杂物 / 振动速度过快 | 清理导轨，面板调低送料振动频率 |
机身液压部位渗油 | 注油螺丝松动 / 双层油封老化 | 拧紧螺丝，更换整套液压油封套件 |
1. 气源压力严禁超过 7Bar，超压击穿液压油封，整机丧失质保；
2. 作业全程佩戴防护眼镜，枪口禁止对准人体、手部，防止钉杆飞溅伤人；
3. 设备运行中严禁打开料仓、拆卸集料箱、拆解枪头，联锁失效极易发生安全事故；
4. 禁止将手指、工具伸入振动仓、送料导轨、枪头运动区域，防止夹伤；
5. 出现异响、漏油、冒烟、持续报警，立即按下急停断电断气，禁止带病作业；
6. 禁止私自拆解 PLC 电控、液压油缸、负压风道核心组件，破坏原厂密封与电路将失去整机质保；
7. 本机无防静电防爆结构，锂电粉体、油漆喷涂防爆车间严禁使用；
8. 仅允许 3.2/4.0/4.8mm 标准抽芯铆钉，6.4mm、海马钉、变形毛刺铆钉禁止投入料仓；
9. 长时间停机（下班 / 夜班）必须断电、关闭气源总阀，做好防尘防护。
1. 清空振动料仓全部铆钉，清理送料导轨、负压风道所有金属碎屑；
2. 取出枪头爪片、导嘴，均匀涂抹防锈润滑脂，单独密封存放；
3. 集料箱清洗晾干，密封胶圈拆下避光保存，防止老化；
4. 油缸加满 46# 液压油，进气口加注气动润滑油，空载循环润滑内部结构；
5. 断开电源、气源，气管盘绕整齐收纳于机身管线槽；
6. 整机覆盖防尘罩，存放干燥通风库房，远离潮湿、油污、酸碱腐蚀环境；
7. 每月通电空载润滑一次，防止振动电机、液压缸锈蚀卡滞。
1. 新能源、喷涂工件无尘工位固定使用本机负压回收系统，杜绝碎屑划伤漆面与电路板；
2. 多规格钣金混产，30 秒快速更换导嘴爪片，适配柔性多品种生产线；
3. 面板开启批次计数功能，实现产能、不良品数字化追溯，便于车间品质管理；
4. 批量单一规格工件可上调送料速度，最大化 30–45 颗 / 分钟产能；小批量多品种调低振动频率，减少卡料概率；
5. 配套油水三联件同步保养，与罗哥手持拉钉枪共用一套润滑耗材，统一车间库存品类；
6. 多人流水线可选用一拖二拓展配置，一台主机供两把枪并行作业，进一步节省设备投入。
1. 铆钉规格：本机仅适配 3.2/4.0/4.8mm 标准圆头抽芯铆钉，6.4mm、海马钉、环槽铆钉、2.4mm 微型钉无法使用；需确认车间主流铆钉材质（铝 / 铁 / 不锈钢）。
2. 产线环境
1. 无尘 / 新能源 / 喷涂工件：必须选 VOICE1000A 负压自动回收款；
2. 防爆喷涂、锂电粉体车间：本机无防静电防爆结构，禁止采购；
3. 户外零散安装、单件小批量打样：优先手持拉钉枪，不推荐本自动化设备。
3. 产能匹配：日产量≥5000 颗铆钉固定流水线，自动化收益显著；低产能工位性价比低。
4. 场地配套：车间平整落地工位，预留长宽≥700×450mm 摆放空间；气源稳定 5–7Bar，可安装油水三联件；供电 AC100–240V 常规市电。
VOICE1000A 主机、3.2/4.0/4.8mm 全套导嘴 + 三爪爪片、46# 液压油、气动润滑油、注油针筒、油水三联件、2 米高压气管、废钉集料箱、料仓防尘盖、操作说明书、原厂质保卡、合格证。
1. 基础投产套餐：主机 + 备用耗材包（爪片 / 导嘴 / 密封圈）+ 油水三联件；
2. 工位一体化套装：VOICE1000A+RL-6410C 气动扩孔枪，开孔 + 拉铆一站式配套；
3. 多机拓展方案：一拖二双枪同步送料，多人流水线减少设备投入。
1. 单条铆接流水线：1 台 / 主工位，预留 10% 备用耗材；
2. 多产线批量采购：同步批量采购爪片、密封胶圈、负压风道密封件，降低单件耗材成本；
3. 财务开票区分：个人采购开增值税普通发票；企业对公采购可开 13% 增值税专用发票，需提供完整开票资料（公司名称、税号、地址电话、开户行账号）。
1. 到店出示需求：铆钉规格、日产能、车间洁净要求，现场样机试机；
2. 现场实测校验：测试振动送料流畅度、负压吸钉、集料箱安全联锁、PLC 计数功能；
3. 付款方式：现金、扫码、对公转账，当场提取整机或安排送货；留存销售单据、质保卡作为售后凭证。
1. 搜索 ROCOL 罗哥官方授权店铺，确认 VOICE1000A 完整型号，沟通技术人员核对工况；
2. 线上填写采购数量、收货地址、发票类型，确认交期、物流费用；
3. 线上支付，保存订单截图、物流单号，所有聊天记录留存用于售后维权。
1. 对接区域品牌销售工程师，提交书面采购需求清单（型号、台数、配套耗材、交货地点、开票要求）；
2. 销售出具盖章正式报价单，标注单价、总价、运费、交期、质保政策、批量折扣；
3. 双方签订正式采购合同，明确原厂全新整机、全套标配配件、验收标准、售后响应时效。
1. 比价标准：至少对比 2–3 家正规授权渠道，综合设备单价、物流运费、交货周期、12 个月整机质保、原厂耗材现货供应速度、上门调试培训服务。
2. 批量议价福利：大批量采购可申请阶梯折扣、满额包物流、赠送全套备用耗材套装、免费上门安装调试与操作工培训。
3. 合同必须写入条款（避坑关键）
1. 完整设备型号 VOICE1000A，附件列明全套标配配件清单，杜绝偷减导嘴、集料箱、液压保养油；
2. 质保约定：收货验收合格起 12 个月整机质保；PLC 电控、液压油缸、气动马达主体非人为故障免费检修；爪片、导嘴、密封胶圈、气管接头属于消耗品，不在质保范围；
3. 交付条款：预付款比例、发货周期、物流承担方、到货破损免费补发；
4. 验收标准：列明送料速度 30–45 颗 / 分钟、拉力 9500N、负压回收、计数报警全功能合格判定条件；
5. 售后响应：7×24 小时线上技术支持，国内网点 48 小时上门调试维修；
6. 逾期违约责任：供方延期交货赔付、设备验收不合格免费整改 / 换货。
4. 供需双方加盖公章留存报价单、采购合同原件，财务、生产、采购三方归档。
1. 个人零散采购：全款支付，现货直接发货；
2. 企业对公采购主流结算模式
1. 款到发货：对公账户全额转账，上传银行回执给销售安排排产发货；
2. 分期结算（大批量整线）：预付 30% 排产，设备出厂前付 60%，现场调试验收合格结清 10% 尾款（可协商 5% 质保金）；
3. 付款后完整留存转账回执、收据、增值税发票，满足财务三单匹配（采购订单、入库单、发票）要求。
付款后销售同步生产进度，发货同步物流单号；整机采用实木防震木箱独立封装，内含泡沫缓冲防护，防止运输挤压变形。
木箱无撞击破损、泡水，箱体印刷 ROCOL 罗哥标识、VOICE1000A 型号，无二次拆封胶带。
1. 落地钣金机架无凹陷掉漆，PLC 液晶面板完好，急停、操作按键灵敏；振动料仓、负压枪头、底部集料箱无开裂变形；
2. 对照装箱单清点全套配件：多规格导嘴爪片、液压油、三联件、气管、防尘盖板、说明书、质保卡齐全无缺失。
1. 接入 5–6Bar 标准气源、AC220V 电源，整机自检无故障报警；
2. 测试变频振动送料：单颗分料无卡料、双钉；
3. 负压吸钉测试：铆钉自动吸附不掉落，集料箱未锁紧设备锁止，安全联锁有效；
4. PLC 计数、缺料 / 满料 / 气压不足声光报警全部校验；
5. 空载连续 10 分钟运行，拉力稳定无衰减、无漏油漏气、无异常异响。
收取产品合格证、出厂检测单、整机质保卡、增值税发票，单独建档存放。
出现型号不符、外壳磕碰、配件缺失、功能故障、漏油漏气，当场拍照留证，拒收设备，联系供方免费补发、换货并承担物流费用。
1. 仓管联合生产质检凭送货单、验收单、发票办理入库，建立设备台账：型号、采购日期、质保到期时间、配套耗材库存；设备存放干燥车间，避开潮湿、酸碱环境。
2. 大批量采购供方安排技术员上门：设备就位、管路接线、参数调试、根据客户铆钉材质微调送料 / 拉铆延时；现场对操作工开展完整实操、日常保养、故障排查培训，出具培训记录。
1. 整机质保周期：验收合格起 12 个月；人为损坏、私自拆解液压 / 电控核心部件、使用不合格变形铆钉造成故障，不在免费保修范围。
2. 故障处理流程：出现拉力不足、不送料、无负压、报警异常，先线上技术远程指导排查；无法解决则安排工程师上门检修。
3. 耗材供应：原厂导嘴、爪片、密封套件全国网点现货供应，补货周期短，避免流水线停工。
4. 采购全套凭证归档：采购合同、线上订单、发票、质保卡、验收单、培训记录，质保期内维修、换货需提供全套凭证。
1. 拒绝三无仿冒自动送料机：负压风道做工差易堵料、液压油缸无双层油封频繁漏油、PLC 无计数追溯，无正规售后，长期停工损失远超购机差价；
2. 不采购二手翻新设备：振动电机、液压油封老化，送料不稳、拉力衰减，无完整质保；
3. 低价渠道逐条核对全套标配，部分商家删减集料箱、全套导爪、润滑保养油等配套配件；
4. 工况区分选型：新能源、喷涂无尘流水线固定采购 VOICE1000A 负压回收款；仅户外零散安装、少量打样不要采购自动化设备，手持拉钉枪更划算；
5. 本机无防爆防静电结构，锂电喷涂、粉体防爆车间禁止采购；仅支持 3.2–4.8mm 标准抽芯铆钉，大规格海马钉需选用 RL-2025 重型拉钉设备；
6. 采购同步储备常用易损耗材，避免流水线耗材耗尽临时断产。
