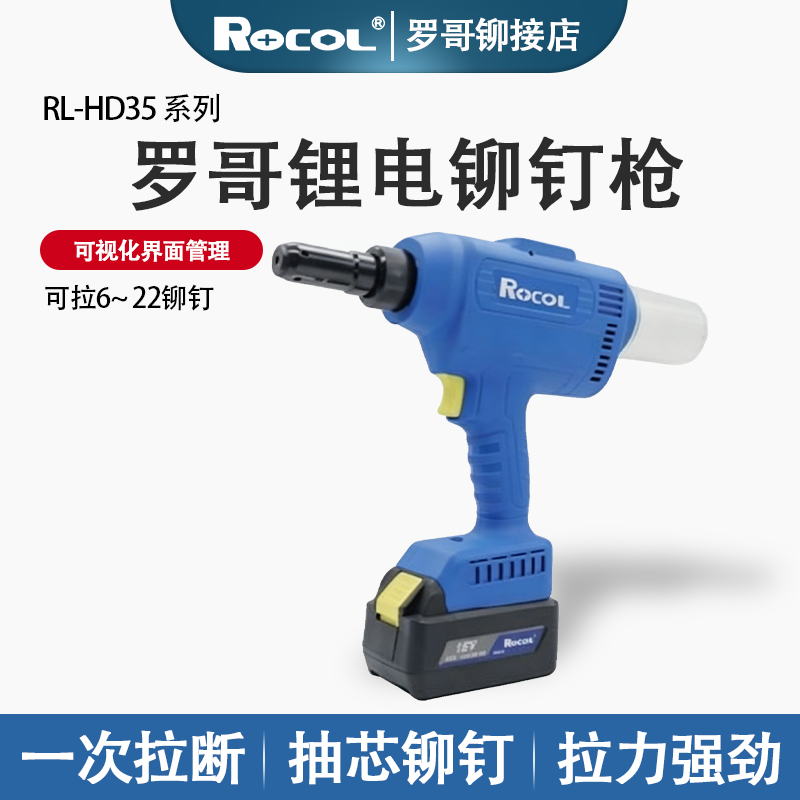

罗哥 RL-HD35 是 ROCO 罗哥旗下工业级无刷锂电抽芯铆钉枪，主打大拉力、长续航、轻量化机身，适配多规格铝钉、钢钉、不锈钢铆钉，面向钣金加工、集装箱、钢结构、门窗幕墙、汽修、设备装配等批量铆接场景，摆脱有线电源束缚，户外、移动作业适配性强，是中小型工厂与维修班组主流锂电铆接工具。
搭载纯无刷永磁电机，相比有刷电机损耗更低、寿命提升 3 倍，空载噪音更小，持续铆接不发烫；内置智能电控芯片，实时监测负载，过载自动停机保护电机。
标配罗哥 PB-3 系列 20V 大容量锂电池，搭配 BC 系列专用快充充电器；单块电池满电可完成数百次标准铆钉铆接，支持多电池轮换作业，长时间不间断施工。
一体化压铸机身，防滑橡胶全包握把，长时间手持不易疲劳；前置快换爪片组件，无需额外工具快速更换嘴头，适配不同直径铆钉；底部带废料收集盒，自动收纳铆钉钉芯，车间整洁无散落。
覆盖市面常用抽芯铆钉：
· 铝铆钉：2.4mm、3.2mm、4.0mm、4.8mm
· 铁 / 钢铆钉：2.4–4.0mm
· 不锈钢铆钉：2.4–3.2mm 最大有效铆接拉力满足 4.8mm 全铝钉高强度铆合，薄板、厚板拼接均可稳定成型，不打滑、不断爪。
1. 无线便携：20V 锂电驱动，无电源线缠绕，高空、户外、工地移动施工不受场地限制；
2. 无刷耐用：低磨损低发热，连续全天作业故障率低，维护简单，仅需定期清理爪片钉芯残渣；
3. 操作省力全自动一键铆接，按下扳机自动拉钉、断芯、复位，单手可操作，大幅降低人工体力消耗；
4. 快换设计多规格嘴头套装随机器附赠，更换无需扳手，30 秒完成规格切换；
5. 安全防护过载、低电压双重保护，电池亏电自动断电，避免空拉损坏爪片；
6. 废料收纳可拆卸集芯盒，集中收集断钉芯，减少车间杂物，提升施工安全。
· 钣金加工：机箱、机柜、不锈钢板材拼接
· 门窗幕墙：铝合金门窗、护栏、装饰型材铆接
· 汽修维修：货车车厢、新能源车架、钣金修复
· 钢结构工程：小型钢架、货架、管道支架装配
· 户外安装：光伏支架、广告牌、户外设备现场施工
· 家装五金：厨卫柜体、装饰板材、五金配件固定
主机 1 台、PB-3 锂电电池 1–2 块、BC 快充充电器、多规格铆嘴套装、备用爪片组、清理毛刷、工具收纳箱、产品说明书保修卡。
1. 每次批量作业后清理集芯盒内钉芯残渣，防止堵塞拉钉通道；
2. 每周拆卸嘴头爪片清理金属碎屑，少量润滑延长爪片使用寿命；
3. 锂电池避免长期满电存放，长期不用需半电存放，配套原装充电器充电；
4. 禁止超规格使用大直径不锈钢钉，避免超出设备拉力造成爪片损坏。
适合需要频繁移动作业、每日大量铆接的加工厂、维修门店、工程安装班组；对比气动铆钉枪，无需空压机气管，前期设备投入更低，单人独立施工更灵活。
1. 产品型号：RL-HD35
2. 品牌：ROCO 罗哥
3. 动力类型：20V 无刷锂电液压拉钉枪
4. 电机类型：纯永磁无刷直流电机
5. 额定电压：直流 20V 平台（通用 PB-3 系列电池）
6. 标准行程：22mm，一次拉断标准抽芯铆钉，无需二次拉动
7. 最大拉铆拉力：13500N（13.5KN）
8. 整机裸机重量：1.68kg（不含电池）；整机带单 4.0Ah 电池约 2.15kg
9. 整机外形尺寸：总长 325mm× 握把宽度 98mm× 机头直径 42mm
10. 工作模式：全自动一键拉铆（拉钉→断芯→自动复位）
11. 防护等级：机身 IP44 防尘防溅，适合车间、户外工地使用
12. 适用环境温度：-10℃～+50℃
2.4mm、3.2mm、4.0mm、4.8mm 四组标准嘴头
· 铝抽芯铆钉：2.4/3.2/4.0/4.8mm 全规格通拉
· 铁 / 钢抽芯铆钉：2.4/3.2/4.0mm 稳定铆接
· 不锈钢抽芯铆钉：2.4/3.2mm（4.8 不锈钢不建议长期连续作业）
适用铆钉总长度≤30mm，适配常规薄板、中厚板拼接工况
1. 配套电池型号：PB-3 系列 20V 锂电包
2. 可选电池容量：2.0Ah / 4.0Ah / 6.0Ah
3. 续航参考（4.0Ah 满电）
o 3.2mm 铝钉：约 750 颗
o 4.0mm 钢钉：约 480 颗
o 4.8mm 铝钉：约 360 颗

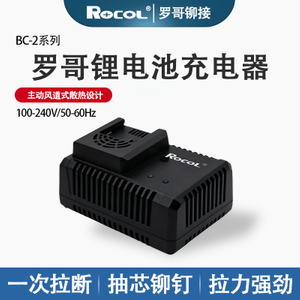

4. 配套充电器：BC-2 快充充电器，4.0Ah 电池充满时长 60 分钟
5. 电池保护：过充、过放、过流、高温、短路五重电控保护
1. 拉爪组件：三片式硬质合金爪片，耐磨抗打滑
2. 换嘴方式：免工具快拆锁紧环，30 秒完成规格切换
3. 废料收集：可拆卸透明集芯盒，最大容纳 200 根标准钉芯
4. 机身外壳：压铸铝合金主体 + 全包防滑软胶握把
5. 内置功能：负载过载自动停机、低电压提醒、连续作业温控保护
6. 悬挂结构：机身侧边金属挂扣，可配工地挂带
1. 收纳箱外尺寸：410×310×115mm
2. 标准出厂配件清单规格
o RL-HD35 主机 ×1
o PB-3 4.0Ah 锂电池 ×1/2（可选配置）
o BC-2 快充充电器 ×1
o 2.4/3.2/4.0/4.8mm 铆嘴各 1 套
o 备用硬质合金爪片 1 组
o 清洁毛刷、润滑油、使用说明书、保修卡
3. 整箱毛重：单电池套装约 3.8kg；双电池套装约 4.6kg
· 拉力：13500N，满足门窗、钣金、轻型钢结构高强度铆接
· 行程 22mm：市面同级别锂电拉钉枪主流长行程，厚板材无需多次拉取
· 无刷电机：连续 8 小时作业温升≤45℃，故障率比有刷机型降低 70%
· 自重 1.68kg 裸机：长时间单手作业疲劳度低，适配高空安装场景
1. 禁止超规格使用 6.4mm 及以上大直径铆钉
2. 禁止长期连续铆 4.8mm 不锈钢铆钉，易损耗爪片与液压组件
3. 电池最低工作电压 16V，低于阈值自动锁枪保护，禁止亏电强行作业
4. 单次连续拉铆建议不超过 50 颗，间歇 1 分钟散热延长整机寿命
1. 13500N 大拉力 + 22mm 长行程 充足拉力轻松应对 4.8mm 全铝铆钉，22mm 加长行程，厚板材无需反复多次拉铆，一次成型断芯，铆接成型饱满无虚拉，适配钣金、门窗、轻型钢架厚料拼接。
2. 无刷液压双动力组合 永磁无刷电机损耗低、发热小，搭配内置液压传动，拉钉顺滑不卡顿；全天连续作业机身温升低，对比有刷机型使用寿命提升 3 倍，长期批量铆接故障率更低。
3. 全自动一键作业 单扳机完成拉钉、断芯、自动复位整套流程，单手即可操作，省去气动枪气管、手动枪费力拉扯，大幅降低工人劳动强度，提升施工效率。
1. 20V 通用 PB-3 锂电平台 电池可选 2.0/4.0/6.0Ah 多容量，单块 4.0Ah 电池可铆 300-750 颗铆钉，户外高空、无电源工地、移动安装不受线缆束缚，对比气动铆钉枪省去空压机、气管整套设备。
2. 五重电池安全保护 电池自带过充、过放、短路、高温、过流保护，电量过低自动锁枪，避免空拉损坏爪片；搭配 BC 系列快充，4.0Ah 电池 1 小时充满，多电池轮换可全天不间断施工。
3. 轻量化机身设计 裸机仅 1.68kg，加装电池后重量适中，长时间手持、高空举持不易手酸；机身侧边配备金属挂扣，可搭配挂带悬挂，解放双手方便取料。
1. 免工具快换铆嘴 机头锁紧环无需扳手，徒手即可拆装更换 2.4/3.2/4.0/4.8mm 四种规格铆嘴，30 秒完成规格切换，多规格铆钉混加工不用耽误时间。
2. 可拆卸透明集芯盒 自动收纳断落钉芯，可视化余量，装满直接拆卸倾倒，车间无散落金属钉芯，减少滑倒、划伤安全隐患，保持作业环境整洁。
3. 全规格通用铆接 全系列铝钉 2.4-4.8mm 通拉，2.4-4.0mm 钢钉稳定使用，2.4-3.2mm 不锈钢钉可正常施工，覆盖门窗、钣金、汽修、光伏绝大多数常用铆钉。
1. 硬质合金三片式爪片 耐磨防滑，不易磨损打滑，使用寿命远高于普通钢制爪片，减少频繁更换配件的成本；标配备用爪片，到手即可长期使用。
2. IP44 防尘防溅机身 压铸铝合金主体搭配全包防滑软胶，车间粉尘、户外小雨环境均可正常使用，不易进水进灰损坏内部液压与电机结构。
3. 多重整机智能防护 内置负载过载、高温温控、低压停机三重保护，超规格铆钉、长时间连续作业自动停机，避免电机、液压总成损坏，降低维修成本。
1. 综合使用成本更低 无需空压机、气管、气源管路，省去设备采购与维护费用；无刷电机损耗小，爪片耐用，保养简单，仅定期清理润滑即可，长期批量作业性价比远超气动、手动款。
2. 多场景通用适配 兼顾工厂固定工位、户外工程安装、高空幕墙、货车汽修、光伏支架、广告标牌等多场景，一台设备满足车间加工与外出施工双重需求。
3. 完整标准配件套装 出厂配齐多规格铆嘴、备用爪片、清洁毛刷、润滑油、收纳工具箱，到手无需额外采购配件，开箱即可投入使用。
1. 铝合金门窗、断桥铝型材拼接固定，门框、窗框角码铆接
2. 阳光房、玻璃护栏、铝合金栏杆组装
3. 外墙幕墙铝单板、装饰型材现场安装
4. 门窗加工厂批量流水线铆接加工
1. 不锈钢机箱、电控机柜、设备外壳板材拼接
2. 金属箱体、工具柜、仓储货架钣金铆合
3. 配电箱、通讯设备外壳组装
4. 小型金属钣金件批量生产加工
1. 货车、卡车车厢钣金修复、厢板固定
2. 新能源汽车车架、内饰钣金件铆接
3. 客车、面包车内饰、金属护板装配
4. 汽修门店钣金维修、改装厂批量施工
1. 光伏支架、光伏组件配件现场固定
2. 户外广告牌、标识牌金属框架搭建
3. 钢结构小型支架、管道固定托架安装
4. 工地临时围挡、金属防护栏施工
1. 不锈钢橱柜、厨卫柜体板材拼接
2. 金属置物架、卫浴五金配件装配
3. 室内金属装饰线条、吊顶骨架固定
4. 楼梯扶手、小型金属装饰件加工
1. 轻型钢架、小型钢结构连接件铆接
2. 农机配件、小型五金加工件组装
3. 周转箱、金属托盘、仓储物料架生产
4. 小型机械设备外壳、支架装配
1. 外墙高空安装、楼顶户外施工
2. 上门维修、户外零散工程（无空压机、无市电）
3. 工地临时移动加工、野外设备检修
4. 装修外出上门安装，无需携带气源设备
整机无线锂电设计，不受场地电源线、空压机气管限制；拉力适配市面 2.4–4.8mm 主流铆钉，兼顾工厂批量流水线和外出零散现场安装，一台设备覆盖室内车间加工与户外高空移动施工。
1. 作业必须佩戴护目镜，防止断钉芯飞溅划伤眼部；
2. 禁止手持枪口对准人、面部；
3. 高空作业搭配机身挂扣 + 安全挂绳，防止工具坠落；
4. 潮湿雨天户外作业避免机身进水，避免短路损坏电机。
1. 根据铆钉直径选对应铆嘴：2.4/3.2/4.0/4.8mm，铆嘴内侧刻印规格，严禁大钉用小铆嘴，极易卡钉、磨坏爪片；
2. 铆钉材质区分使用：
1. 铝钉：全规格通用
2. 钢钉：2.4–4.0mm
3. 不锈钢钉：仅限 2.4–3.2mm，不建议长时间连续打 4.8 不锈钢钉；
3. 电池选配：短时零星施工选 2.0Ah，工厂批量 / 全天外出选 4.0/6.0Ah PB-3 电池。
1. 查看透明集芯盒，清空内部残留钉芯，防止堵塞拉钉通道；
2. 检查机头三片爪片无磨损、无金属碎屑卡滞；
3. 电池完全卡入机身底部卡扣，听到 “咔哒” 才算安装到位；
4. 空机扣动扳机测试：电机自动拉伸、自动复位，无卡顿异响。
1. 一手握紧机身，另一只手逆时针旋转机头前端锁紧环，直接取下；
2. 取出原有铆嘴，放入对应规格新铆嘴；
3. 对准螺纹顺时针拧紧锁紧环，手拧至紧实即可，无需扳手大力紧固；
4. 装入铆钉试拉一次，无松动、不打滑即为安装合格，全程 30 秒完成切换规格。
1. 工件预处理 板材对齐钻孔，孔径与铆钉直径匹配，孔位无毛刺、无变形，板材贴合无间隙。
2. 装铆钉 将抽芯铆钉钉芯一端从铆嘴外侧插入，铆钉头部贴紧铆嘴端面，轻微顶住防止掉落。
3. 对准工件 铆钉头部完全插入板材孔内，机身垂直贴合工件，禁止倾斜斜拉（倾斜会导致铆接不饱满、断爪）。
4. 一键全自动拉铆 匀速扣紧扳机，设备自动完成拉伸、挤压铆钉头部、拉断钉芯、自动复位整套流程，松开扳机即可。
5. 完成后操作 松开扳机移开工具，断落钉芯自动吸入底部集芯盒；连续作业 50 颗左右，抽空清理一次集芯盒。
1. 充电操作
1. 将 PB-3 电池对准 BC-2 快充充电器卡槽推入；
2. 红灯 = 充电中，绿灯 = 充满，4.0Ah 电池标准充满约 60 分钟；
3. 禁止过夜长期过充，充满及时取下电池。
2. 电池使用规范
1. 作业时出现低压提示自动锁枪，立即更换满电电池，禁止强行空拉；
2. 长期存放：电池保持 50% 左右电量，每月补一次电，避免完全亏电损坏电芯；
3. 充电、存放环境温度 0–40℃，禁止暴晒、淋雨充电。
1. 拆卸透明集芯盒，倾倒全部钉芯，冲洗晾干装回；
2. 毛刷清理铆嘴、爪片处铝屑、钢屑；
3. 机身外壳用干布擦拭粉尘，禁止直接用水冲洗整机。
1. 拧下锁紧环，取出铆嘴、三片爪片组件；
2. 毛刷清理爪片缝隙金属残渣，滴少量专用润滑油润滑爪片接触面；
3. 检查爪片有无崩齿、严重磨损，磨损打滑直接更换备用爪片；
4. 清理机身电池接口金属触点，去除氧化粉尘。
1. 电池拆下单独半电存放，不要装在机身上；
2. 机头爪片上油防锈，装好铆嘴；
3. 整机放入配套工具箱，置于干燥通风处，远离潮湿、粉尘车间。
A. 扣扳机无反应、电机不转
1. 电池亏电 / 未卡紧：重新安装电池或充电；
2. 低压保护触发：更换满电电池；
3. 温控保护：连续打钉过热，停机冷却 10 分钟再用。
B. 拉钉打滑、拉不断铆钉
1. 爪片磨损、有碎屑：拆卸清理 + 上油，磨损严重更换爪片；
2. 铆嘴规格选错，铆钉与铆嘴不匹配；
3. 电池电量不足拉力下降。
C. 频繁卡钉，钉芯无法吸入集芯盒
1. 集芯盒装满堵塞，及时清空；
2. 爪片间隙夹金属渣，清理机头组件；
3. 铆钉超长、超规格，更换适配铆钉。
D. 机身拉力变小、拉铆成型不饱满
1. 电池电量低，更换满电电池；
2. 爪片缺油干涩，保养润滑；
3. 长期超规格打厚不锈钢钉，液压组件疲劳，减少重载连续作业。
1. 禁止无铆钉空拉，极易磨损爪片、液压结构；
2. 禁止长期连续铆 4.8mm 不锈钢铆钉；
3. 禁止斜向、侧向倾斜拉铆工件；
4. 禁止用水直接冲洗整机电机、电池部位；
5. 禁止使用非原装 PB-3 电池、非 BC 系列杂牌充电器；
6. 禁止超 22mm 超长铆钉强行作业，超出设备行程。
1. 确认日常铆钉规格：常用 2.4/3.2/4.0/4.8mm 铝 / 钢 / 不锈钢钉，匹配 RL-HD35 适配范围；
2. 区分使用场景：车间批量生产、户外高空安装、汽修零散维修；
3. 确定电池配置需求：
1. 零星维修、短期使用：1 块 2.0Ah/4.0Ah 电池套装；
2. 工厂全天批量施工、外出工程：双 4.0Ah/6.0Ah 电池套装；
4. 额外需求：是否同步采购备用爪片、铆嘴、配套铆钉、批量企业技术上门培训。
淘宝、京东、1688 罗哥授权经销商、品牌官网客服；
本地五金工具经销商、罗哥线下体验展厅、品牌区域代理商。 咨询内容：型号现货库存、整套配置报价、运费、保修政策、发票、配件单价。
工厂、工程采购可预约线下展厅现场试拉，测试拉力、手感、连续作业稳定性；少量零售客户可查看商家实拍铆接视频确认性能。
1. 零售个人 / 维修小店 电商平台直接零售，单套明码标价，含基础配件工具箱，支持零售开票；
2. 工厂批量采购（5 台以上） 联系品牌代理商 / 厂家 1688 店铺，提供采购数量、企业资质，申请批量阶梯价，采购量越大单价越低，可洽谈配套耗材优惠、免费上门技术指导；
3. 核对套餐配置，避免差价陷阱：区分裸机、1 电 1 充、2 电 1 充三种套装，确认标配铆嘴、备用爪片、收纳箱是否齐全。
1. 填写收货信息：收件人、电话、详细收货地址、企业采购需填写开票抬头、税号、对公账户；
2. 确认订单清单：RL-HD35 主机、PB-3 电池数量、BC 快充充电器、全套铆嘴、备用爪片、工具箱、额外加购配件；
3. 约定附加服务：
1. 零售：线上 7 天无理由、破损包赔；
2. 企业批量：是否上门调试、操作教学、定期售后回访。
1. 线上零售（电商平台） 平台担保支付：微信、支付宝、信用卡，资金平台托管，收货确认后商家收款；
2. 线下门店 / 经销商采购 现金、微信转账、对公转账；
3. 工厂大批量对公采购 签订采购合同，对公账户转账，可协商预付定金、货到尾款结算。
1. 现货订单：付款后 1–24 小时完成打包；缺货订单客服告知交货周期（常规现货 3 天内发出）；
2. 整机防护包装：加厚防震工具箱 + 外箱泡沫防护，锂电电池单独绝缘包装，符合物流电池运输标准；
3. 发货同步推送物流单号，可实时追踪运输轨迹；批量订单可安排专车 / 整车物流，降低破损风险。
1. 签收前检查外包装：有无挤压、磕碰、破损，外包装破损当场拍照拒收；
2. 开箱逐项核对配件清单： RL-HD35 主机、PB-3 电池、BC 充电器、4 规格铆嘴、备用爪片、毛刷润滑油、工具箱、说明书保修卡；
3. 整机通电测试：电池安装后空按扳机，测试拉伸复位是否顺畅，无卡顿异响；
4. 留存开箱照片、配件清单，出现缺件、机器破损 24 小时内联系商家补发 / 换货。
1. 零售：线上订单自动开具电子普通发票；
2. 企业采购：对公转账后开具增值税专用发票；
3. 商家登记设备机身序列号，建立保修档案，凭机身码享受全国联保服务。
1. 新手线上技术指导：客服发送 RL-HD35 操作教程、保养方法、故障排查方案；
2. 企业批量采购：预约技术人员上门，现场培训工人换嘴、拉铆操作、日常保养；
3. 保修服务：整机一年官方质保，非人为损坏免费维修；爪片、铆嘴等易损件提供优惠配件供应。
1. 7 天无理由退换：未使用、包装配件齐全，承担往返物流即可办理；
2. 运输破损：凭开箱照片商家免费补发新机；
3. 使用故障：线上远程排查无法解决，寄回商家检修，质保期内免维修费。
1. 仅选择罗哥官方授权经销商，杜绝低价翻新、仿冒机器；
2. 拒绝无质保、无正规发票的低价裸机，易出现电机、液压总成故障无售后；
3. 电池必须搭配原装 PB-3 系列，杂牌电池会造成拉力不足、锁枪保护、损坏主机。
