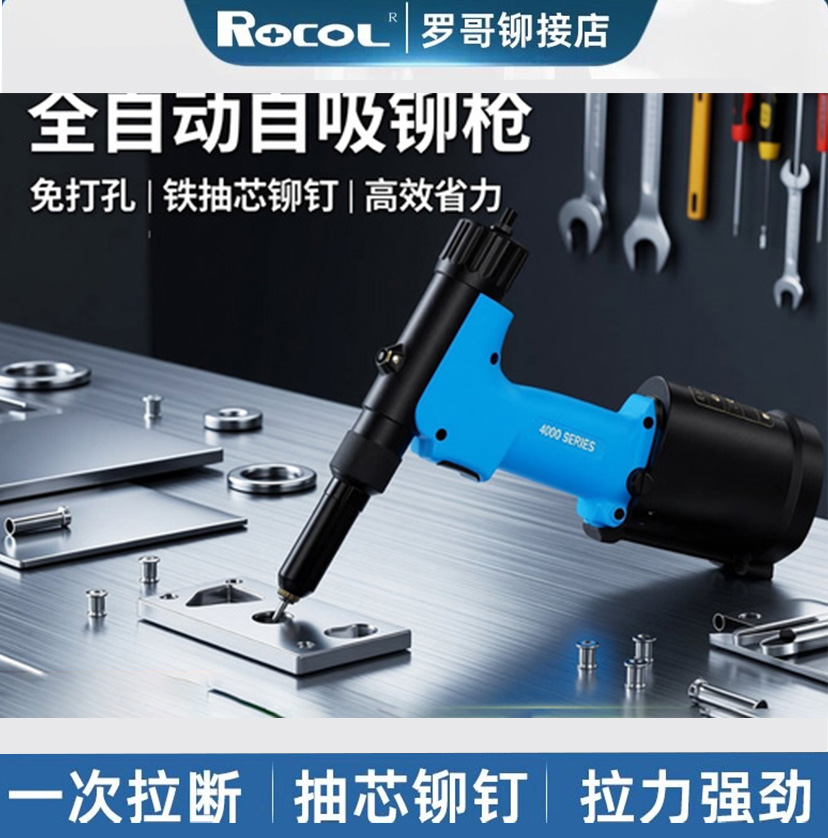

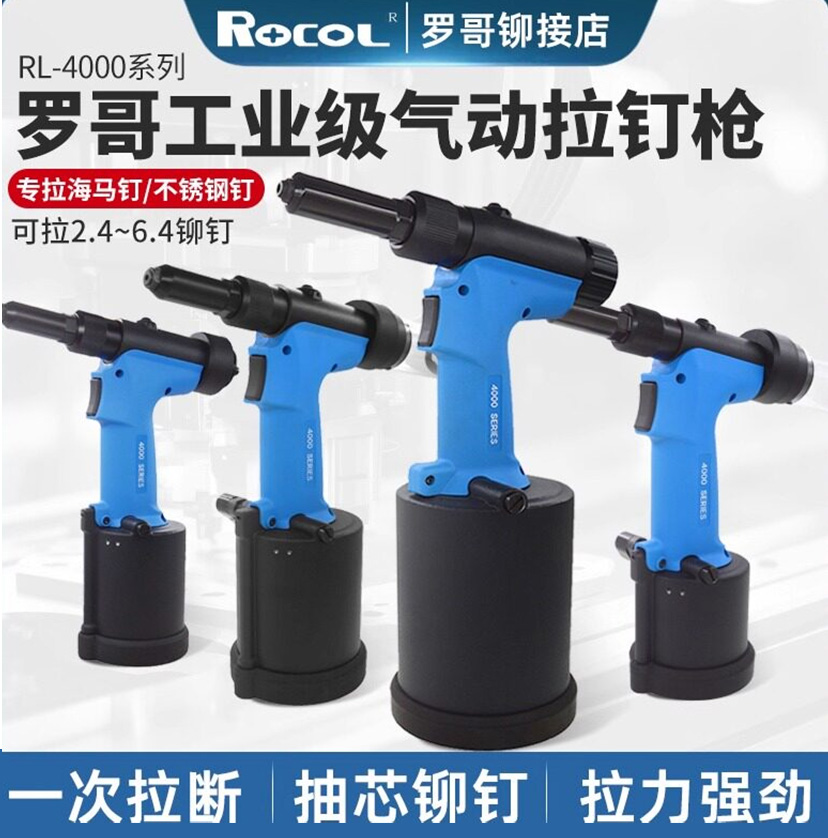

罗哥 RL-4000 气动液压拉钉枪

可选自动吸钉功能，单手高效作业

 耐用易维护，配件齐全损耗低

人体工学立式机身，长时间作业不累

一、操作前准备工作

1. 气路配套检查

   空压机搭配油水分离器，气管连接机身进气口；每次开机前从进气嘴滴入 3–5 滴气动专用润滑油，空扣扳机 3–5 次，让润滑油充分浸润气缸内部，避免爪片、活塞干磨卡顿，延长整机使用寿命。气压不可超过 8kg，过高会造成油缸渗油、爪片快速磨损；气压低于 5kg 会出现拉力不足、拉不断不锈钢钉的问题。

2. 枪嘴匹配更换

   根据使用铆钉直径更换对应规格枪嘴，2.4mm、3.2mm、4.0mm、4.8/5.0mm、6.4mm 规格枪嘴机身全套标配。使用配套扳手拧下前端外嘴套，装入匹配枪嘴后轻拧固定，禁止暴力拧紧造成滑丝；加工海马钉、厚板不锈钢时优先选用大一号适配枪嘴，减少卡钉故障。

3. 自吸功能调节（RL4000SV/MV 自吸款专属操作）

   机身侧面设有吸钉控制旋钮，短铝铆钉、常规抽芯铆钉作业时旋钮上拨，开启自动吸钉，铆钉芯自动吸入枪管，单人流水线无需手扶；加工长海马钉、超长铆钉时旋钮下拨，关闭吸钉功能，防止长钉芯堵塞枪管。基础款 RL4000M/H 无自动吸钉结构，直接手动放置铆钉即可。




二、标准铆接操作步骤

1. 工件预先开孔，孔径与铆钉直径匹配，板材贴合无缝隙，将铆钉杆插入枪嘴内部，自吸款自动吸附钉芯；

2. 保持 ROCOL RL4000 机身与加工板材垂直 90°，枪嘴完全贴合工件表面，倾斜操作易拉歪铆钉、断芯打滑；

3. 全程扣紧扳机不松手，听到清脆 “啪” 的钉芯断裂声后再松开扳机，本机型液压大拉力结构支持一次拉断，无需反复点按扳机；

4. 移开拉钉枪，检查铆钉背面翻边饱满、板材无松动，断裂钉芯自动落入底部集钉杯；

5. 集钉杯内部钉芯堆积至 1/2 容量时及时拆卸清空，满杯会堵塞枪管，出现频繁卡钉、拉力减弱问题。




三、海马钉、重型不锈钢钉专项操作要点

1. 提前关闭自动吸钉功能，选用对应 5.0/6.4mm 专用枪嘴；

2. 空压机气压稳定至 6.5–7kg，双手扶住机身保证垂直贴合板材；

3. 扣紧扳机持续 0.5 秒再松开，延长拉力保压时间，铆钉翻边成型更牢固；

4. 单次作业完成后清理枪管残留金属碎屑，避免铁屑磨损三爪片导致打滑。




四、操作后日常保养流程

每日完工后规范保养，大幅减少 RL4000 打滑、漏油、卡钉等故障：

1. 拆卸前端枪嘴、爪片套管，刷洗爪片缝隙内金属残渣，磨损缺口爪片及时更换原厂 RL4000 爪片配件；

2. 倒空集钉杯内全部断钉芯，擦干机身表面油污；

3. 油水分离器排空积水，长期停机存放前再次加注气动油，空拉数次封存；

4. 每 1–3 个月检查液压油缸油位，油位不足加注罗哥专用液压油，密封圈老化、油缸漏油及时更换原厂密封圈配件。




五、操作常见问题规避

1. 拉力弱、拉不断铆钉：检查气压、油缸液压油存量、爪片磨损程度；

2. 频繁卡钉堵塞枪管：清空集钉杯、海马钉作业关闭吸钉、清理爪片铁屑；

3. 吸钉失灵：检查吸钉旋钮档位、清理枪管内部残留钉芯；

4. 扳机按压卡顿：缺少气动润滑油，拆解前端配件清洗润滑。

1、采购前期：明确需求选型（客户第一步必做）

采购前先确定适配型号，避免买错返工，核心确认信息：

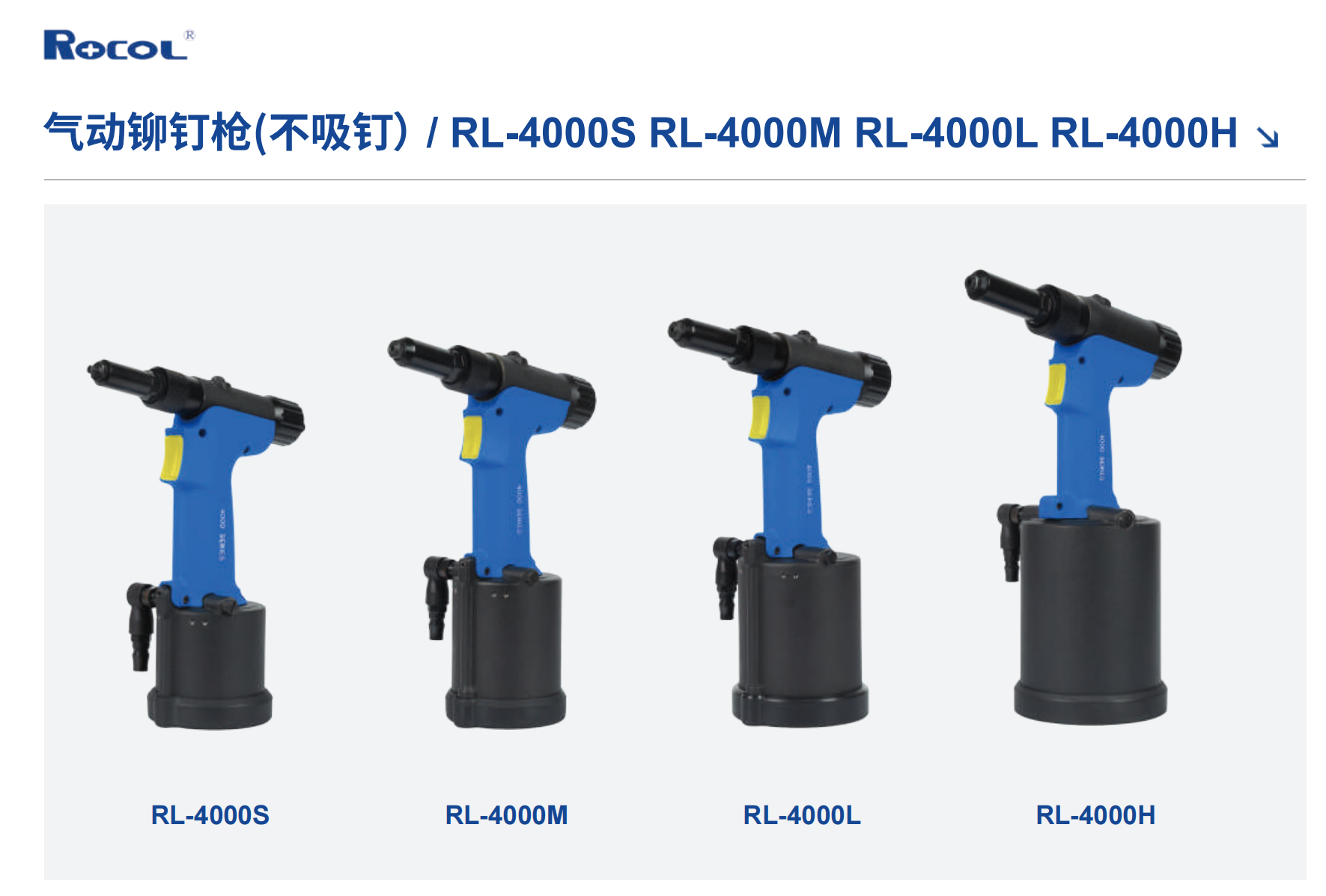

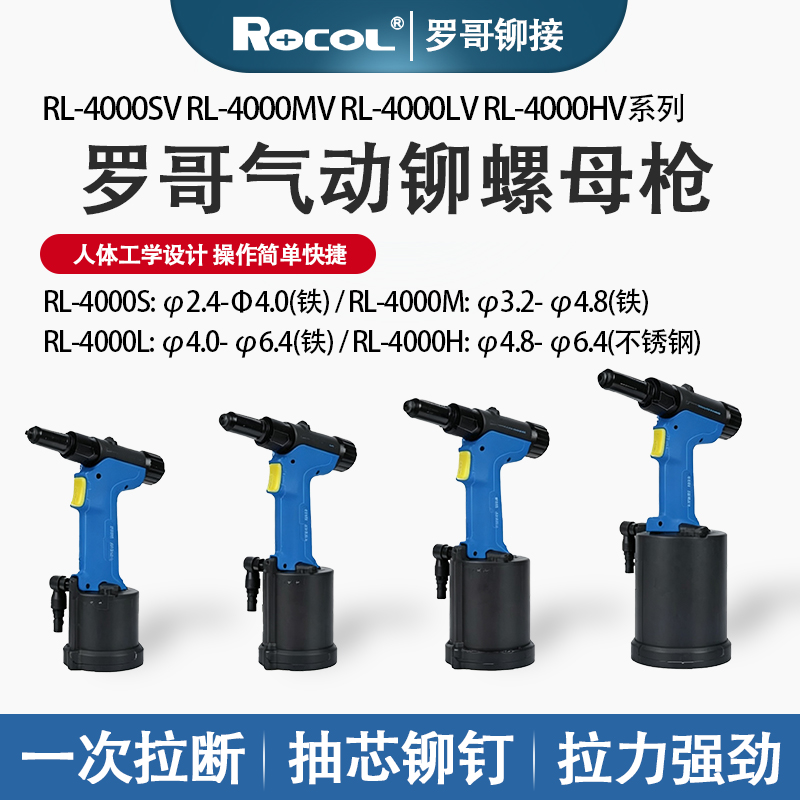

1. 铆钉规格：加工 2.4~4.8mm 常规铝钉选 RL-4000M/MV；频繁做 4.8~6.4mm 海马钉、不锈钢厚板、新能源汽车钣金选 RL-4000HV 重型款；流水线单人作业、需要自动吸钉选爆款 RL-4000SV 自吸式气动拉钉枪。

2. 采购量级区分

• 零售 / 维修小店：1~10 台单件采购；

• 工厂批量采购：50 台以上流水线备货，可谈工厂批发价；

• 外贸出口采购：整柜批量，支持 OEM 贴牌、CE 认证、出口包装。

3. 配套需求确认：是否同步采购 RL4000 爪片、枪嘴、专用液压油、密封圈等原厂配件，是否需要配套操作教程、售后维修指导。
