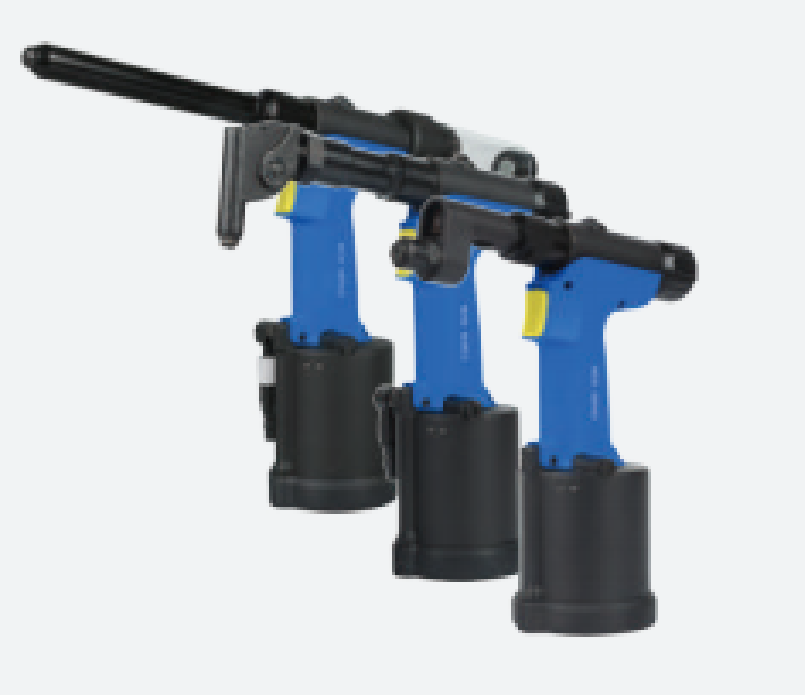

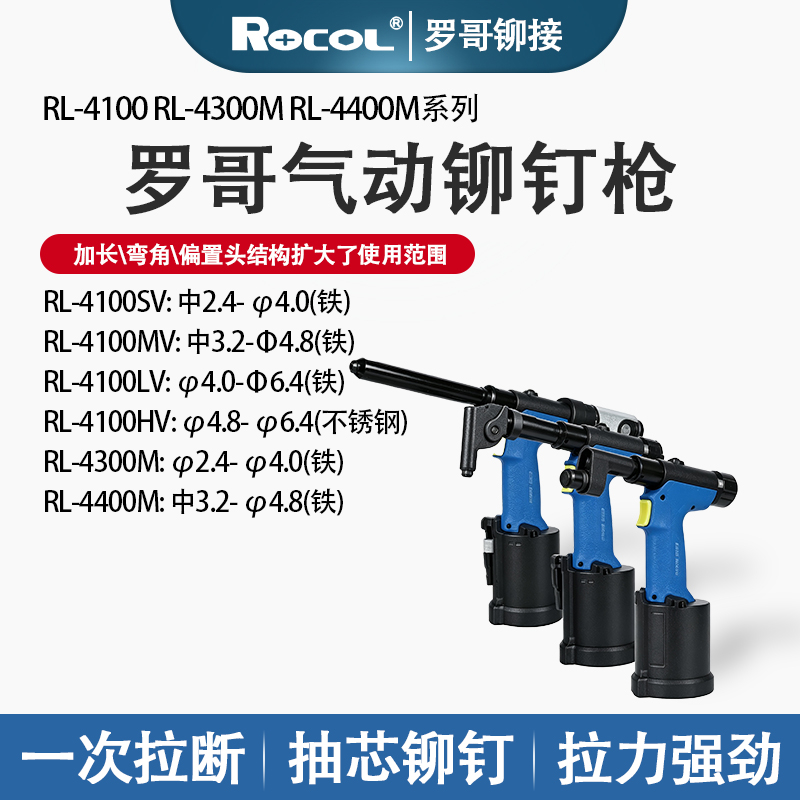

三款均属于罗哥加长 / 弯头特种工业气动液压拉钉枪，基于 RL-4000 通用液压动力平台升级衍生，统一适配 2.4–6.4mm 铝 / 铁 / 不锈钢抽芯铆钉，5–7Bar 标准气源，全自动单扳机拉铆；区别在于加长直枪深腔款、标准直筒重载款、弯头窄缝专用款，分别解决深箱体、厚板重载、狭小折弯夹缝三大普通直枪无法作业的工况，广泛用于新能源、汽车、机柜、工程机械钣金生产线。
加长探入式直枪头，枪头伸出长度比标准 RL-4000 提升约 70mm，内置负压自吸 + 尾部透明集钉筒，全系带自动吸钉、断杆回收，安全联锁集钉仓；加长同轴枪杆精密加工，无偏心抖动，专门应对封闭深腔、双层夹层箱体内部盲孔铆接。
1. RL-4100SV 加长轻型：2.4–4.0mm 小铝铁钉，拉力 4850N，整机仅 1.21kg，薄壁微型设备深内腔；
2. RL-4100MV 加长通用：3.2–4.8mm 主流铆钉，拉力 9400N，机柜、家电双层箱体通用主力；
3. RL-4100LV 加长中强：4.0–6.4 铝铁、4.8mm 不锈钢，拉力 11800N，汽车夹层钣金；
4. RL-4100HV 加长重载：2.4–6.4mm 全材质通吃，18500N 大拉力，6.4mm 不锈钢厚板深箱体专用。
加长探深可达 140mm，无需拆解箱体即可完成内侧铆接；负压自吸不用手扶钉，集钉筒收纳断杆，无尘产线防碎屑划伤工件；免工具快拆加长枪头，30 秒更换导嘴爪片；双层液压油封，外置顶部注油孔，维护简单。
双层储能柜体、大型控制柜夹层、长型材封闭凹槽、货车车厢纵深内腔、大型空调风管折弯深处、精密仪器双层外壳深腔装配。
标准短直枪头，无负压吸钉、无集钉筒，断钉杆直接掉落地面；液压油缸加大扩容，强化内部活塞密封，拉力比 RL-4000MV 提升 30%，行程 22mm 加长，专为大批量不锈钢、中厚板材重载流水线设计，机身结构精简，故障率低、采购成本更低。
3.2–6.4mm 铝 / 铁铆钉，4.0–4.8mm 不锈钢铆钉；板材厚度 1–6mm 冷轧板、不锈钢板；额定拉力 13200N，单次循环≤1.2 秒，单日稳定铆接≥3500 颗。
强化重载液压系统，不锈钢铆钉一次拉断无虚铆；22mm 加长行程适配多层叠加厚板材；免工具快拆枪头，360° 旋转进气接头；机身 1.52kg 轻量化重载机身，减震长握柄，长时间流水线作业低疲劳；无多余负压组件，维修保养简单。
普通重工设备机箱、货车车厢表层钣金、光伏支架批量装配、五金加工厂厚板流水线、汽修改装厂、无严苛洁净管控的钣金车间。
前端 90° 直角弯头枪头，直角弯折设计，无负压自吸、无集钉筒；弯头精密同轴结构，狭小折弯夹缝、U 型槽、箱体折边内侧普通直枪无法伸入的死角专用；内部液压动力与 RL-4300M 一致，拉力 13200N，行程 22mm，弯头可狭小空间垂直铆接。
3.2–6.4mm 铝 / 铁铆钉，4.0–4.8mm 不锈钢铆钉；板材 1–6mm 中薄板，狭小折弯、折边、U 型封闭槽专用。
90° 弯头解决折弯死角盲区，普通直枪伸不进的窄缝均可作业；弯头枪头超薄外径，适配≤20mm 窄夹缝；强化重载液压，不锈钢铆钉稳定拉断；机身紧凑短小，高空、狭小工位操作灵活；免工具更换弯头导嘴爪片，保养便捷。
汽车车门折弯内侧、空调 U 型风道窄槽、机柜折边死角、客车内饰折弯钣金、工程机械护罩窄夹缝、型材 U 型凹槽内侧铆接。
1. 标准工作气压：5–7Bar，最优 6Bar，严禁＞7Bar 高压击穿油封；
2. 进气接口：1/4 寸 360° 旋转快接头，带滑动断气节能开关；
3. 驱动结构：气动液压一体化增压油缸，单扳机全自动拉铆、自动复位；
4. 气源配套要求：前端必须安装油水三联件（过滤 + 调压 + 油雾润滑）；
5. 润滑油品：油缸 46# 抗磨液压油，气动马达 #15 气动专用润滑油；
6. 安全认证：CE 工业安全认证，纯气动无电机，冷库、潮湿车间全天候使用；
7. 统一结构共性：免工具徒手快拆枪头、顶部外置独立液压注油孔、全包减震防滑橡胶手柄、防空拉缓冲、超压自动泄压保护。
型号 | 枪头结构 | 是否自吸集钉 | 核心拉力 | 专属适用工况 |
RL-4100（SV/MV/LV/HV 加长） | 加长直探枪头 | 是，透明集钉筒 | 4850–18500N | 深腔双层箱体、纵深内腔、无尘洁净产线 |
RL-4300M | 标准短直枪头 | 无，断钉自由掉落 | 13200N | 厚板重载流水线、普通重工、户外工地 |
RL-4400M | 90° 直角弯头枪头 | 无，断钉自由掉落 | 13200N | 折弯窄缝、U 型槽、箱体折边死角 |
主机、对应规格加长导嘴、加长爪片、拆装扳手、46# 液压油、气动润滑油、注油针筒、旋转接头、悬挂挂钩、大容量透明集钉筒总成、说明书质保卡。
主机、3.2–6.4mm 全套标准导嘴、重载爪片、扳手、液压油、润滑耗材、旋转接头、吊环、说明书质保卡（无集钉筒、无加长弯头组件）。
主机、弯头专用超薄导嘴、弯头爪片、拆装扳手、全套润滑耗材、旋转接头、吊环、说明书质保卡（无集钉筒）。
1. 仅适配抽芯铆钉，不可用于铆螺母、环槽海马钉（8mm 规格需选用 RL-2025 系列）；
2. RL-4300M、RL-4400M 无负压集钉，无尘新能源、医疗精密产线优先选 RL-4100 加长吸钉款；
3. 全系无防静电防爆结构，喷涂、锂电粉体防爆车间禁止使用；
4. RL-4100 加长款不可暴力弯折加长枪杆，易造成内部油路偏心、爪片打滑；
5. RL-4400M 弯头款禁止超厚板材满行程暴力拉铆，避免弯头同轴度变形。
1. 标准工作气压：5–7Bar，最优稳定工况 6Bar；严禁＞7Bar 高压，易击穿双层液压油封造成漏油报废
2. 进气接口：1/4 寸 NPT 360° 旋转气动快接头，自带滑动断气节能开关，闲置可切断气源降低空压机耗气
3. 驱动结构：气动液压一体化增压油缸，单扳机全自动闭环拉铆、自动复位
4. 气源硬性配套：前端必须装配油水三联件（过滤 + 调压 + 油雾润滑），压缩空气无积水、油污、金属粉尘
5. 适配润滑油：油缸专用 46# 抗磨液压油；气动马达 #15 气动专用润滑油
6. 安全认证：CE 工业安全认证、EMC 电磁兼容，不干扰车间电控检测设备
7. 机械使用寿命：≥30 万次标准拉铆循环
8. 防护等级 IP20，室内常温工业使用；无防静电防爆结构，不可用于喷涂、锂电粉体防爆车间
9. 统一安全防护：超压自动泄压、行程到位缓冲、防空拉空载泄压、纯气动无漏电风险
型号 | 枪头结构 | 负压自吸集钉 | 额定拉力 (6Bar) | 有效拉伸行程 | 单次耗气量 | 整机净重 | 整机尺寸 (长 × 宽 × 高) | 适配铆钉规格 | 适配板材 |
RL-4100SV 加长轻型 | 加长直探枪头 | 带负压 + 透明集钉筒 | 4850N | 18mm | 60L/min | 1.21kg | 365×238×95mm | 2.4/3.2/4.0mm 铝 / 铁铆钉 | 0.5–2mm 薄壁薄板 |
RL-4100MV 加长通用 | 加长直探枪头 | 带负压 + 透明集钉筒 | 9400N | 18mm | 70L/min | 1.52kg | 374×270×95mm | 3.2/4.0/4.8mm 主流铆钉 | 0.8–4mm 常规板材 |
RL-4100LV 加长中强 | 加长直探枪头 | 带负压 + 透明集钉筒 | 11800N | 20mm | 75L/min | 1.66kg | 374×281×95mm | 4.0–6.4 铝铁；4.0–4.8 不锈钢 | 1–5mm 中厚板 |
RL-4100HV 加长重载 | 加长直探枪头 | 带负压 + 透明集钉筒 | 18500N | 26mm | 80L/min | 2.37kg | 401×327×115mm | 2.4–6.4mm 全材质通吃 | 2–6mm 厚不锈钢板 |
RL-4300M 标准直筒重载 | 标准短直枪头 | 无自吸、断钉自由掉落 | 13200N | 22mm | 82L/min | 1.52kg | 306×270×95mm | 3.2–6.4 铝铁；4.0–4.8 不锈钢 | 1–6mm 中厚板材 |
RL-4400M 90° 弯头窄缝款 | 90° 直角超薄弯头 | 无自吸、断钉自由掉落 | 13200N | 22mm | 82L/min | 1.61kg | 332×270×95mm | 3.2–6.4 铝铁；4.0–4.8 不锈钢 | 1–6mm 折弯夹缝薄板 |
1. 加长枪头探入深度：最大 140mm，同轴精密加工，无偏心抖动，适配双层夹层、长型材深腔
2. 负压吸附系统：闭环强力负压风道，铆钉靠近自动吸附，无需手扶，单人效率提升 50%
3. 透明 PC 集钉筒：卡扣快拆可视仓，单仓可容纳约 30 根 4.8mm 断钉杆
4. 安全联锁保护：集钉筒未锁紧到位油路锁止，扳机无动作，防止钉杆飞溅伤人
5. 加长专用导嘴、加长爪片，不可混用标准短枪配件，避免打滑偏心
1. 无负压风道、无集钉筒，机身零件更少，故障率更低，采购成本更低
2. 22mm 加长重载行程，油缸扩容强化密封，针对不锈钢铆钉做拉力强化
3. RL-4400M 弯头专项参数：
1. 弯头弯折角度：标准 90° 直角，枪头超薄外径≤18mm
2. 适配夹缝最小宽度：≥20mm U 型槽、箱体折边死角
3. 弯头一体式同轴结构，禁止暴力弯折，防止内部油路变形、爪片磨损
1. 机身主体：高压压铸铝合金，防腐耐磨喷塑工艺
2. 手柄：全包加厚减震防滑橡胶，缓冲拉铆震动，降低长时间手持劳损
3. 油缸密封：双层丁腈复合耐高压油封，一体式底部储油仓，顶部外置独立液压注油孔，无需拆解整机加注 46# 液压油
4. 枪头拆装：免工具徒手快拆结构，30–90 秒更换导嘴、爪片，适配柔性混产
5. 抗跌落标准：1.2 米自由跌落无油缸渗漏、机身不变形
1. 工作环境温度：0℃～+45℃
2. 储存环境温度：-10℃～+50℃
3. 工作湿度：20%–75% RH，无凝露；禁止长期露天淋雨、强酸强碱腐蚀环境
4. 作业噪音：≤82dB，内置消音结构，符合车间降噪环保标准
加长主机、对应规格加长导嘴全套、加长爪片总成、拆装扳手、液压注油针筒、46# 液压油、#15 气动润滑油、360° 旋转进气接头、机身悬挂挂钩、大容量透明集钉筒总成、说明书、质保卡
标准直筒主机、3.2–6.4mm 全套标准导嘴、重载爪片、更换扳手、注油针筒、双份润滑油脂、旋转接头、吊环、说明书、质保卡（无集钉筒、无加长弯头组件）
弯头主机、90° 弯头专用超薄导嘴、弯头爪片总成、拆装工具、全套润滑耗材、旋转接头、吊环、说明书、质保卡（无集钉筒）
机型细分 | 适用工件场景 | 推荐板材厚度 |
RL-4100SV 加长轻型 | 微型电子、薄壁小件深内腔、2.4–4.0 铝钉 | 0.5–2mm 薄板 |
RL-4100MV 加长通用 | 双层机柜、家电深箱体、3.2–4.8 通用铆钉 | 0.8–4mm 常规板材 |
RL-4100LV 加长中强 | 汽车夹层钣金、4.8mm 不锈钢、6.4 铝铁铆钉 | 1–5mm 中厚板 |
RL-4100HV 加长重载 | 大型储能深柜体、6.4mm 不锈钢厚板重载铆接 | 2–6mm 厚板 |
RL-4300M 标准直筒 | 普通重工、货车表层钣金、无洁净管控流水线 | 1–6mm 中厚板材 |
RL-4400M 90° 弯头 | 车门折弯、U 型风道、机柜折边死角、狭小夹缝 | 1–6mm 折弯薄板 |
1. 整机统一质保周期：收货验收起 6 个月整机质保；非人为油缸、气动马达、阀体主体故障免费检修
2. 不在质保范围易损件：加长 / 标准 / 弯头爪片、导嘴、油缸密封圈、集钉筒密封胶圈、进气接头、集钉筒外壳
整套系列划分加长深腔自吸款、标准重载直枪、90° 弯头窄缝款，分别解决深箱体、厚板流水线、折弯死角三大普通直枪无法作业的痛点；一机兼容 2.4–6.4mm 铝 / 铁 / 不锈钢抽芯铆钉，0.5–6mm 全厚度板材，工厂无需采购多款杂牌工具，统一耗材库存，降低采购与管理成本。
内置加厚增压油缸，双层丁腈复合高压油封，6Bar 气源输出充沛拉力，针对 4.8/6.4mm 不锈钢铆钉做拉力优化，厚板、多层叠加板材不会出现拉不到位、反复扣扳机返工；内置行程缓冲泄压，铆接鼓包均匀一致，流水线成品合格率更高；连续 8 小时量产拉力无衰减，机械寿命≥30 万次循环。
前端枪壳徒手直接旋开，无需扳手即可更换爪片、导嘴，多规格混产停机时间大幅缩短；加长 / 弯头 / 标准枪头配件分类专用，同轴度精密加工，不易偏心打滑；顶部外置独立液压注油孔，不用拆解整机即可加注 46# 液压油，操作工可独立完成日常保养，无需专业维修人员。
整机重量 1.21–1.61kg，同拉力竞品普遍偏重 15% 以上；全包加厚防滑减震橡胶手柄，缓冲拉铆强震动，女工、高空长时间作业手腕不易酸痛；搭配 1/4 寸 360° 旋转进气接头，气管无缠绕，多角度狭小工位灵活转向；进气自带滑动断气节能开关，闲置快速切断气源，减少空压机耗气损耗。
1. 气源＞7Bar 自动泄压锁止，避免高压击穿油封造成整机报废；
2. 防空拉缓冲：无铆钉空扣扳机自动泄压，减少内部传动零件无效磨损；
3. 纯气动无电机结构，无漏电隐患，冷库、潮湿钣金车间全天候稳定作业；
4. CE 工业安全、SGS 检测认证，EMC 电磁兼容，不干扰产线电控、检测设备，工厂安检合规rocoltool.com。
全系润滑油、气动耗材统一规格，原厂爪片、导嘴现货充足，补货周期短；可搭配罗哥 RL-6410C 扩孔枪组成完整铆接工位套装，适配新能源、汽车、机柜标准化流水线。
加长同轴精密枪杆，探深远超标准直枪，双层储能柜体、长型材封闭凹槽、货车车厢纵深内腔、大型空调风管折弯深处均可垂直铆接，省去拆解箱体、翻转工件工时，大幅提升深腔装配效率。
内置强力负压风道，铆钉靠近枪嘴自动吸附定位，无需手扶、人工插钉，单人产能提升 50%；尾部大容量可视 PC 集钉仓，拉断钉杆全部负压收纳，杜绝金属碎屑散落划伤喷涂漆面、电路板、电芯，满足新能源、医疗、高端机柜 5S 洁净管控；集钉筒卡扣快拆，搭配安全联锁（未锁紧无法作业），防止重型钉杆飞溅伤人。
· SV 轻型：4850N，仅 1.21kg，2.4–4.0mm 微型铝铁钉，薄壁精密电子专用；
· MV 通用：9400N，机柜家电主流 3.2–4.8mm 铆钉主力；
· LV 中强：11800N，适配 4.8mm 不锈钢、6.4mm 铝铁中厚板；
· HV 重载：18500N，2.4–6.4mm 全材质通吃，6.4mm 不锈钢厚板深箱体专用； 同系列按需选型，不会出现大马拉小车、拉力不足的浪费问题。
油缸扩容强化密封，拉力比普通 RL-4000MV 提升 30%，22mm 加长行程适配多层叠加厚板材，大批量不锈钢铆接稳定不打滑；无负压风道、集钉筒多余组件，机身结构精简，故障点位更少，维修保养最简单。
断钉杆直接掉落地面，无需清理集钉筒，适合货车表层钣金、光伏支架、普通五金加工厂、汽修改装厂；机身短小紧凑，户外高空安装携带轻便，无多余配件磕碰损坏风险，控制设备采购预算。
前端标准 90° 弯折枪头，枪头外径≤18mm，适配≥20mm U 型槽、箱体折边内侧、汽车车门折弯夹缝、空调风道窄缝等普通直枪伸不进的盲区；弯头一体式同轴加工，垂直发力不偏移，避免板材倾斜、爪片磨损加剧问题。
13200N 大拉力、22mm 长行程，狭小折弯工位也能稳定拉断 4.8mm 不锈钢铆钉；机身紧凑短小，狭窄空间单手操作灵活，专为汽车内饰、风管、机柜折边专用工位设计，填补行业窄缝重载铆接空白。
1. 细分场景更完整：市面多数品牌仅有单一加长或弯头款，罗哥一套配齐加长自吸、标准重载、90° 弯头三类特种机型，深腔、厚板、窄缝全工况覆盖，无需非标改造；
2. 自吸系统稳定性更强：普通加长自吸枪负压弱、粗钉杆易堵风道，RL-4100 加宽独立负压通道，全天流水线吸力不衰减；
3. 加长 / 弯头同轴工艺领先：低价加长枪杆易偏心、弯头易变形打滑，本系列精密一体成型，长期使用铆接垂直度稳定，爪片损耗减半；
4. 维护门槛更低：全系外置液压注油孔、免工具换枪头，操作工自主保养，大幅减少维修工时；
5. 耗材互通成本低：加长、标准、弯头枪头配件统一供应链，工厂无需分多渠道备货爪片、导嘴。
1. 双层深腔箱体、无尘新能源 / 医疗产线、需要自动收纳断钉 → RL-4100 加长自吸系列；
2. 普通重工厚板流水线、汽修、户外工地、预算优先无洁净需求 → RL-4300M 标准直筒重载款；
3. 车门折弯、U 型风道、机柜折边、狭小夹缝死角常规枪够不着 → RL-4400M 90° 弯头窄缝款。
全系无防静电防爆结构，锂电喷涂、粉体防爆高危车间禁止使用；仅适配抽芯铆钉，8mm 海马钉 / 环槽铆钉需选用 RL-2025 重型系列；RL-4100 加长枪杆禁止暴力弯折，RL-4400M 弯头禁止超厚板材暴力满行程拉铆，避免同轴度变形。
三款机型液压动力平台互通，依靠加长自吸深腔、标准直筒重载、90° 弯头窄缝三种枪头结构区分适用工况，按需匹配深内腔、厚板量产、折弯夹缝三大加工盲区。
自带加长探杆 + 负压吸钉 + 集钉筒，工件洁净要求高、箱体内部盲孔铆接优先选用
1. RL-4100SV 加长轻型（2.4–4.0mm 铝铁钉，4850N） 微型精密电子设备双层外壳、小型传感器壳体、薄壁仪表仪器深内腔；0.5–2mm 超薄铝板，长时间手持轻量化低疲劳，无尘装配杜绝金属碎屑划伤精密元器件。
2. RL-4100MV 加长通用（3.2–4.8mm 主流铆钉，9400N） 双层电气控制柜、家用空调双层内胆、储能小型分线箱、家电夹层钣金；流水线大批量装配，车间 5S 标准化管理，无需频繁清扫工位断钉杆。
3. RL-4100LV 加长中强（4.0–6.4 铝铁 / 4.8 不锈钢，11800N） 新能源普通储能柜体夹层、客车行李舱双层钣金、汽车内饰纵深夹层；中厚不锈钢板材，加长探杆直达箱体深处，不用拆解工件。
4. RL-4100HV 加长重载（2.4–6.4mm 全规格，18500N） 大型储能一体化双层柜体、大型中央空调长折弯风管、工程机械双层护罩；6.4mm 不锈钢厚板深腔铆接，大拉力一次成型无虚铆。
新能源储能设备、精密仪器、家电、轨道交通内饰、大型通风设备双层箱体流水线。
狭小折弯 U 型夹缝、户外无洁净管控工地、仅表层薄板无内腔的工件。
标准短直枪头、无负压集钉，断钉自由掉落，厚板大批量生产、无严苛洁净要求场景首选
1. 货车、挂车车厢表层钣金、工程机械普通护罩，4.0–4.8mm 不锈钢铆钉批量加工；
2. 户外光伏支架、钢结构厂房、幕墙现场高空安装，外勤携带轻便，场地可清扫掉落钉杆；
3. 中小型五金加工厂、汽修改装厂、仓储重型货架、普通工业风机壳体流水线；
4. 预算有限、无喷涂精密工件，仅追求重载拉力、降低设备采购成本的钣金车间。
工程机械、货车整车制造、光伏钢结构、普通五金加工厂、汽车维修改装厂。
双层深腔箱体、喷涂后成品装配、新能源 / 医疗无尘产线、折弯狭小夹缝。
90° 超薄弯头枪头，专用于普通直枪、加长枪无法伸入的折弯死角、U 型窄槽
1. 汽车车门折弯内侧、门框 U 型槽、座椅支架夹缝，狭小折弯空间垂直铆接；
2. 空调 U 型通风管道、机柜折边死角、电控箱折弯封边、型材凹槽内侧；
3. 客车内饰折弯钣金、小型工程机械护罩窄夹缝、灯具金属支架折边；
4. 各类箱体折边、双层钣金窄缝装配工位，夹缝宽度≥20mm 常规加工。
汽车内饰、暖通风管、电气机柜、小型工程机械钣金、灯具五金。
深度＞100mm 封闭内腔、大型厚板 6.4mm 不锈钢重载量产、无尘高端精密产线。
1. 统一适配 2.4–6.4mm 铝 / 铁 / 不锈钢抽芯铆钉，0.5–6mm 各类冷轧、镀锌、不锈钢板材；
2. 全天候潮湿、冷库钣金车间，纯气动无漏电风险，稳定连续作业；
3. 多规格铆钉柔性混产工位，免工具快速更换导嘴爪片，适配小批量多品种生产线。
工况核心需求 | 优先选用机型 |
双层封闭深腔箱体、无尘新能源 / 医疗产线、自动回收断钉 | RL-4100 加长自吸系列 |
表层厚板大批量生产、汽修 / 户外工地、无洁净要求、控制预算 | RL-4300M 标准直筒重载款 |
箱体折边、车门 U 型槽、狭小折弯夹缝，直枪伸不进去 | RL-4400M 90° 弯头窄缝款 |
1. 锂电粉体、油漆喷涂防爆车间：无防静电防爆结构，易产生静电火花；
2. 8mm 海马钉、环槽铆钉重载工件：需选用 RL-2025 重型系列；
3. 长期露天淋雨、强酸强碱腐蚀环境，会快速锈蚀负压风道、液压内部零件；
4. RL-4100 禁止暴力弯折加长探杆；RL-4400M 禁止超厚板材暴力满行程拉铆，避免弯头变形失准。
1. RL-4100（SV/MV/LV/HV 加长自吸款）：独有负压吸钉、集钉筒清理步骤；
2. RL-4300M 标准直筒、RL-4400M 90° 弯头：无负压自吸、无集钉筒，省略吸钉与集钉仓维护；
3. 三款气源、液压保养、枪头拆装、故障排查、安全规范完全通用，仅枪头作业姿态区分。
1. 空压机调压稳定5–7Bar，最优 6Bar，严禁＞7Bar 高压，高压击穿双层液压油封会直接报废工具、丧失质保；
2. 管路前端必须配套油水三联件（过滤 + 调压 + 油雾润滑），每日排空过滤器积水，压缩空气无水、油污、金属粉尘杂质；
3. 1/4 寸 360° 旋转进气接头插紧无漏气，气管无死折、开裂；进气滑动断气开关保持关闭。
1. 机身压铸外壳无磕碰裂纹，扳机回弹顺滑无卡顿；顶部液压注油孔密封完好，无渗油痕迹；
2. 核对枪头导嘴规格匹配当前铆钉（2.4/3.2/4.0/4.8/6.4mm 一一对应），三爪爪片无崩齿、严重磨损；
3. 进气防尘滤网无金属碎屑堵塞；机身悬挂吊环紧固。
· RL-4100 加长自吸款 尾部 PC 集钉筒卡扣完全锁紧，排气小孔无断钉堵塞；取下集钉筒扣扳机无动作，安全联锁保护生效；加长探杆无弯曲变形，负压风道通畅无积屑。
· RL-4400M 弯头款 90° 弯头无挤压变形，弯头导嘴同轴无偏移，禁止暴力弯折弯头。
· RL-4300M 标准直筒款：无额外配件检查，直接润滑。
完全切断气源，进气口滴入 2–3 滴 #15 气动专用润滑油，短暂接气空拉 3–5 秒，润滑内部马达与传动结构，降低磨损、减少噪音。
1. 切断气源，放空管路残余气压；
2. 徒手逆时针旋开前端枪头外壳，取出旧导嘴、三爪爪片总成；
o RL-4100：必须使用加长专用爪片 / 加长导嘴；
o RL-4400M：仅适配弯头超薄专用爪片；
o RL-4300M：标准通用爪片；
3. 更换匹配规格导嘴，三片爪片对齐装入套筒，无错位偏斜；
4. 拧紧枪头外壳，空载空拉 2 次，测试爪片开合顺滑、无偏心抖动；
关键提醒：4.8/6.4mm 不锈钢铆钉必须使用配套加厚重载爪片，混用轻型爪片极易打滑、拉不断铆钉。
1. 接通气源，滑动进气开关打开供气，气压稳定 6Bar；
2. 铆钉杆靠近加长枪嘴，内置闭环负压自动吸附铆钉，无需手扶、手动插钉定位；
3. 加长探杆垂直伸入箱体深腔铆接孔，倾斜角度≤10°，倾斜加剧爪片磨损、铆钉弯曲；
4. 一次性按住扳机全程不松手：液压拉伸→铆钉鼓包成型→钉杆拉断→负压自动吸入尾部集钉筒；单次循环≤1.8 秒；
5. 松开扳机自动复位，直接吸附下一颗铆钉连续流水线作业。
无负压吸附风道、无集钉筒，需手动将铆钉杆插入导嘴；
· RL-4400M 弯头款：将 90° 弯头伸入 U 型槽、折弯夹缝，直角贴紧板材垂直作业； 拉断钉杆直接掉落地面，无集钉筒清理工序。
中途松开扳机极易出现虚铆、钉杆卡死爪片，大幅提升返工与耗材损耗，厚板不锈钢铆接严禁中途松扳机。
1. 停机关闭气源，完全释放机身液压、气压；
2. 捏住集钉筒卡扣逆时针旋下透明筒身；
3. 倾倒全部断钉杆，毛刷疏通筒身尾部排气小孔（堵塞会直接丧失负压吸钉功能）；
4. 擦拭筒内壁铝铁碎屑，顺时针锁紧卡扣，确认无漏气、联锁保护生效后复工；
5. 清理周期：流水线量产每 300 颗清空一次；零散维修每日收工彻底清理。
本机顶部外置独立注油孔，无需整机拆解即可加注液压油：
1. 完全断气，准备废油承接容器；
2. 拧开顶部注油螺丝，反复空拉扳机排空浑浊、含铁屑旧液压油；
3. 排净后拧紧螺丝，无渗漏再加注新油。
1. 配套针筒加注 46# 液压油，油位至注油口轻微溢流即停止；
2. 拧紧注油螺丝，空载连续空拉 3–5 次，排空油缸内部空气，拉力恢复饱满有力。
8 小时流水线连续作业：每 3000 颗拉铆完整更换一次液压油；间歇性维修使用每 15 天补油一次。
1. 毛刷清理枪头导嘴、爪片金属碎屑，爪片涂抹少量防锈润滑脂；
2. 进气口补充 2 滴 #15 气动润滑油，空转润滑马达传动结构；
3. 干布擦拭整机表面油污，检查接头、油缸有无漏气渗油；
4. 排空油水分离器积水；RL-4100 必须清空集钉筒。
1. 完全拆解枪头、负压风道（RL-4100），深度清理堆积金属粉末；
2. 检查油缸双层油封有无轻微渗漏，渗漏立即更换整套油封套件；
3. 气管、旋转接头密封圈老化漏气同步更换；
4. 空载满行程测试，校验吸钉、大拉力拉铆、自动复位全流程功能。
1. 整机彻底更换液压油，排净油缸底部沉淀铁屑杂质；
2. 拆下进气防尘滤网气枪吹扫干净，杜绝粉尘侵入液压油缸；
3. 空载持续 5 分钟满负荷测试，拉力、负压吸力全部校验；
4. 备用整机加满液压油，爪片涂抹防锈脂、枪头套防尘保护套密封存放；
o RL-4100：集钉筒单独存放防挤压变形；
o RL-4400M：弯头避免重物挤压造成同轴变形。
故障现象 | 故障诱因 | 处理方案 |
不锈钢铆钉打滑、一次拉不断，反复扣扳机 | 导嘴规格不匹配；爪片磨损；气压低于 5Bar | 更换对应加厚导嘴 / 全新三爪；上调空压机至标准 6Bar |
RL-4100 无负压、不吸附铆钉 | 集钉筒排气孔堵塞；筒身未锁紧；负压风道积屑 | 清理排气小孔；重新卡紧集钉筒；气枪吹扫风道内部碎屑 |
拉铆力度明显衰减、行程变短、厚板拉不紧 | 油缸缺液压油；管路漏气、三联件积水 | 加注 46# 液压油；检修破损气管；排空过滤器积水 |
扳机按下无任何动作、仅排气无拉力 | 气源未接通；进气防尘滤网堵塞 | 检查空压机供电；拆卸清洗防尘过滤棉 |
机身顶部持续渗油 | 注油螺丝松动 / 双层液压油封老化 | 拧紧螺丝；更换整套耐高压油封组件 |
钉杆频繁卡在爪片内部 | 板材倾斜角度过大；爪片错位磨损 | 垂直压紧板材作业；重新对齐爪片或更换全新爪片 |
RL-4100 集钉筒漏钉杆、无负压回收 | 卡扣螺纹磨损、密封胶圈老化 | 更换集钉筒密封胶圈，锁紧到位 |
RL-4400M 弯头拉铆偏心、打滑 | 弯头未锁紧、爪片错位 | 重新紧固弯头枪头，更换弯头专用爪片 |
1. 气源压力严禁超过 7Bar，超压直接击穿双层油缸油封，整机丧失质保；
2. 作业全程必须佩戴防护眼镜，断钉杆弹出冲击力大，极易划伤眼部；枪口禁止对准人体、手部；
3. 潮湿淋雨、强酸强碱腐蚀环境禁止长期使用，水汽锈蚀内部负压风道、液压油缸；
4. 工具运转过程中禁止拆卸枪头、集钉筒，防止高速钉杆飞溅伤人；
5. 机身出现大量漏油、异响、焦糊气味，立即断气停机检修，禁止带病作业；
6. 禁止无铆钉长时间空扣扳机，加剧内部液压、传动零件无效磨损；
7. 禁止私自拆解双级液压油缸、负压风道核心结构，破坏原厂密封结构直接丧失整机质保；
8. 本机无防静电防爆结构，锂电喷涂、粉体防爆高危车间禁止使用；
9. RL-4100 加长探杆禁止暴力弯折；RL-4400M 弯头禁止超厚板材暴力满行程拉铆，避免同轴度永久变形；
10. RL-4100 集钉筒未锁紧严禁作业，联锁失效会导致钉杆飞溅安全事故。
1. 整机断开气源，取出导嘴与爪片，均匀涂抹防锈润滑脂；
o RL-4100：清空集钉筒，单独存放，避免挤压变形、密封胶圈老化；
o RL-4400M：弯头套专用防尘护套，平放不承压；
2. 整机存放干燥工具柜，气管盘绕无死折，远离机油、雨水、阳光暴晒；
3. 长期闲置：加满液压油，进气口滴足量气动润滑油空转密封内部传动结构，进气接头加盖防尘塞；
4. 每月空载润滑一次，防止长期静置齿轮、负压风道锈蚀堵塞。
1. 深腔双层箱体、无尘新能源 / 医疗产线固定选用 RL-4100 加长自吸款，省去工位人工清扫钉杆工时；
2. 普通厚板量产、汽修、户外工地选用 RL-4300M 标准直筒款，降低采购维护成本；
3. 车门折弯、U 型风道、机柜折边狭小死角统一 RL-4400M 弯头款，解决直枪无法伸入盲区；
4. 多规格铆钉混产，30 秒免工具更换导嘴，适配柔性小批量生产线；
5. 耗材统一管控：流水线每 3000 颗铆钉更换一套爪片，减少打滑、虚铆返工；
6. 工位成套搭配 RL-6410C 气动扩孔枪共用一套油水三联件，统一润滑、换油保养周期，减少车间耗材备货品类。
1. RL-4100（SV/MV/LV/HV 加长负压自吸款） 适用：双层深腔箱体、储能 / 医疗无尘产线、喷涂成品装配；需自动吸钉、集钉回收，杜绝金属碎屑划伤工件；加工 2.4–6.4mm 抽芯铆钉，0.5–6mm 薄板到厚板全覆盖。
2. RL-4300M 标准直筒重载无自吸款 适用：货车表层钣金、光伏钢结构、普通五金加工厂、汽修改装；无严苛洁净管控、控制采购预算，断钉直接掉落地面清扫。
3. RL-4400M 90° 弯头窄缝无自吸款 适用：车门折弯、U 型风道、机柜折边死角、≤20mm 狭小夹缝；普通直枪、加长枪无法伸入的折弯盲区。
1. 铆钉规格、板材厚度、是否 4.8/6.4mm 不锈钢批量加工；8mm 海马钉需选用 RL-2025 重型系列，本系列最大适配 6.4mm 铆钉。
2. 车间洁净等级：新能源、喷涂、精密仪器产线强制选 RL-4100 自吸款；工地、普通钣金可选 4300M/4400M 无自吸款。
3. 气源配套：车间空压机稳定 5–7Bar，必须配备油水三联件，否则会快速磨损油缸、爪片。
4. 环境排除：喷涂、锂电粉体防爆车间本机无防静电防爆结构，禁止采购。
· RL-4100 加长自吸系列：加长主机、对应加长导嘴 / 加长爪片、拆装扳手、46# 液压油、#15 气动润滑油、注油针筒、360° 旋转接头、悬挂吊环、大容量透明集钉筒总成、说明书、质保卡。
· RL-4300M 标准直筒款：主机、3.2–6.4mm 全套标准导嘴、重载爪片、全套润滑耗材、旋转接头、吊环、说明书质保卡（无集钉筒、无加长弯头配件）。
· RL-4400M 90° 弯头款：弯头主机、弯头超薄专用导嘴、弯头爪片、润滑耗材、旋转接头、吊环、说明书质保卡（无集钉筒）。
1. 流水线投产套餐：铆钉枪 + 备用爪片 / 导嘴 / 油封耗材包 + 油水三联件 + 高压气管，批量采购享阶梯折扣；
2. 铆接工位一体化套装：搭配 RL-6410C 气动扩孔枪，开孔 + 拉钉一站式配套；
3. 外勤无固定气源组合：搭配移动式小型气源单元，适配户外高空安装。
1. 单人维修 / 小型工位：1 台主机，同步备货 1 套对应专用爪片 + 导嘴；
2. 流水线铆接工位：每个工位配置 1 台，额外预留 10% 备用设备，防止故障停线；
3. 批量备货：同步采购爪片、油封、密封圈等易损件，原厂现货充足，缩短补货周期。
· 个人零散采购：仅提供收货地址，开具增值税普通发票；
· 企业对公采购：准备公司全称、统一社会信用代码、地址电话、开户行账号，可开具 13% 增值税专用发票，满足财务三流合一要求。
1. 前往品牌授权钣金、气动工具专业市场，完整报出精确型号（区分 RL-4100 细分 SV/MV/LV/HV、RL-4300M、RL-4400M，防止发错）；
2. 现场开箱通气试机专项检测：RL-4100 测试负压吸力、集钉筒密封性、安全联锁；4400M 测试弯头同轴无偏心；核对全套专用导嘴、爪片完整度；
3. 扫码、现金或对公转账付款，当场提货；妥善保管销售小票、原厂质保卡作为售后凭证。
1. 平台搜索 ROCOL 罗哥官方授权店铺，精准选定对应完整型号商品链接；
2. 选定单机 / 成套套餐，填写采购数量、收货地址，备注开票类型、交货时效；
3. 微信、支付宝、企业对公转账完成支付；保存订单截图、物流单号，线上订单可凭完整记录售后维权。
1. 对接区域品牌销售工程师发起正式询价，提交书面采购清单；
2. 清单写明：完整细分型号、采购台数、配套耗材、交货地址、发票类型、期望交期；
3. 销售出具盖章正式报价单，标注单价、总价、运费、整机质保、批量阶梯优惠；
4. 双方确认需求后签订纸质采购合同，白纸黑字注明原厂全新正品、完整配件清单、退换货、售后 48 小时远程 / 上门响应权责条款。
1. 比价标准：至少对比 2–3 家正规授权渠道，综合单价、物流运费、发货周期、整机质保时长、原厂易损耗材供货周期；
2. 批量议价福利：大批量采购可申请阶梯折扣、满额免物流运费、赠送备用爪片耗材套装；
3. 合同核心条款逐项核对
1. 完整细分产品型号，清晰标注 RL-4100SV/MV/LV/HV、RL-4300M、RL-4400M，避免型号混淆错发；
2. 完整标配配件清单全部写入合同，杜绝偷减集钉筒、加长 / 弯头专用导嘴、全套润滑保养油等配件；
3. 整机质保期限：自收货验收起 6 个月整机质保；非人为主机、液压油缸、气动马达阀体故障免费检修；爪片、导嘴、油缸密封圈、集钉筒胶圈、进气接头为正常损耗易损件，不在质保范围；
4. 交货周期、物流承担方、运输磕碰破损免费补发条款；
5. 付款方式（现款现货 / 合同约定账期）、发票开具时效、售后远程 / 上门维修响应机制；
4. 供需双方加盖公章留存报价单、采购合同原件，采购流程全程留痕，便于财务审计与售后追责。
1. 个人零散采购：线下门店即时结算、线上平台全款支付；
2. 企业对公采购两种结算模式
o 款到发货：对公账户转账，上传银行转账回执给销售登记排产发货；
o 合同约定账期：按到期节点对公结算，大额订单可协商预留少量质保金；
3. 付款后完整留存转账回执、收据、增值税发票，用于财务三单匹配（订单、入库单、发票）对账与售后质保核验。
1. 付款完成后供应商同步备货进度，同步告知预计发货时间、物流单号；
2. 气动工具采用加厚硬纸箱 + 木架防磕碰包装，不属于危险品，普通工业物流、大件快递均可承运；
3. 客服同步物流单号，实时跟踪运输轨迹；急单可协商优先排单发货；
4. 偏远地区提前确认物流时效，规避交货延期影响产线投产。
外包装木架 / 硬纸箱无挤压、摔裂、泡水，箱体印刷 ROCOL 品牌标识、完整细分型号，无二次拆封胶带痕迹。
1. 机身压铸外壳喷塑均匀，无磕碰凹陷、划痕、掉漆，油缸无出厂渗油；扳机回弹顺畅，进气滑动开关启闭灵活；
2. 分型号专属配件核对：
o RL-4100 加长自吸款：大容量透明集钉筒、卡扣完整无裂纹；对应加长导嘴、加长爪片齐全；
o RL-4300M 标准直筒款：无集钉筒，全套标准导嘴、重载爪片齐全；
o RL-4400M 弯头款：90° 弯头无挤压变形，弯头超薄专用导嘴、弯头爪片齐全；
3. 对照装箱单清点全部标配配件：导嘴、爪片、更换扳手、润滑油、旋转接头、挂钩、说明书、质保卡齐全无缺漏。
1. 连接 5–6Bar 标准气源空载启动，整机无漏气、无异响；
2. RL-4100 专项测试：负压吸附顺畅，集钉筒无漏气、安全联锁保护生效（取下筒身无法扣动拉铆）；
3. RL-4400M 弯头款测试：弯头旋转无偏心、开合顺畅；4300M 测试重载拉力饱满；
4. 机身顶部液压注油孔密封完好，无渗漏油污，360° 旋转接头转动灵活无拉扯卡顿。
收好产品合格证、出厂检测单、质保卡；企业采购同步收取对应增值税发票，单独归档存放。
出现型号发错、外壳磕碰变形、缺配件、通气异响、油缸漏油、集钉筒 / 弯头破损，当场拍照留证，直接拒收破损货品，联系商家免费补发、换货。
1. 仓管联合生产质检凭送货单、验收单据、发票办理入库，做到采购订单、入库单、发票三单匹配；
2. 建立工具库存台账：完整细分型号、采购数量、入库日期、质保到期时间、配套耗材库存数量；
3. 存放于干燥工具库房，加长爪片、弯头导嘴、集钉筒配件分类收纳，油缸、加长杆、弯头部位避免重物挤压变形。
1. 罗哥 RL-4100/4300M/4400M 全系原厂标准质保：收货验收起 6 个月整机质保；非人为油缸、气动马达、阀体主体故障免费检修；加长 / 弯头 / 标准爪片、导嘴、密封圈、集钉筒密封胶圈、进气接头属于正常损耗易损件，不在整机质保范围内；
2. 统一归档全套采购凭证：采购合同、线上订单记录、增值税发票、质保卡、送货单、验收单；
3. 使用中出现拉力不足、RL-4100 无负压吸钉、爪片打滑、油缸漏油、弯头偏心等故障，凭全套采购凭证联系原授权渠道售后处理，提供 7×24 小时线上技术支持。
1. 拒绝三无仿冒拉钉枪：无双层高压油封、加长 / 弯头同轴度差、负压吸力弱，不锈钢铆钉频繁打滑，无正规售后维修渠道，长期停工损耗成本远高于购机差价；
2. 不采购二手翻新机型：内部油缸油封、传动爪片老化，拉力衰减不稳定，大幅缩短整机使用寿命；
3. 低价渠道逐条核对完整配件清单，部分商家偷减集钉筒、加长 / 弯头专用导嘴、全套液压保养油等配套配件；
4. 工况严格区分型号：新能源、医疗无尘深腔产线勿错购 4300M/4400M 无自吸款，金属碎屑会划伤精密工件；普通钣金、工地无需溢价选购 RL-4100 控制采购成本；狭小折弯死角固定选用 4400M 弯头款；
5. 提前确认原厂易损耗材现货供货周期，加长爪片、弯头导嘴常备库存充足，避免流水线量产中途停工待料；
6. 本机无防爆防静电结构，锂电喷涂、粉体高危防爆车间不可采购，需另行选购防爆专用拉钉枪；
7. 仅适配 2.4–6.4mm 抽芯铆钉，8mm 海马钉、环槽铆钉需采购 RL-2025 重型系列，采购前确认工件紧固工艺。
