RL-4000
罗哥
| 数量： | |
|---|---|

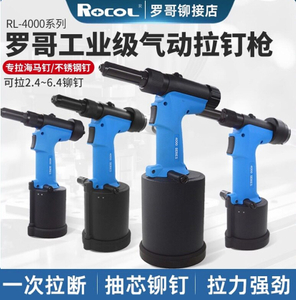

RL-4000 系列是罗哥 ROCOL 工业级液压气动自吸拉钉枪，分为无吸钉标准版 RL-4000M与带自动吸钉 / 集钉仓 SV/MV/LV/HV 四款吸钉款，专为 2.4–6.4mm 铝、铁、不锈钢抽芯铆钉设计，采用气动液压一体化结构，一键完成上钉、拉铆、断钉、自动回收钉杆，流水线批量铆接主力机型，自带透明集钉筒，杜绝钉杆散落，适配钣金、汽车、机柜、新能源洁净产线。
1. 气动液压双动力：5–7Bar 压缩空气驱动内置液压油缸，瞬间输出稳定拉力，单次扣扳机完整闭环作业；
2. 全自动自吸回收（吸钉款专属）：内置负压吸钉管路，铆钉自动吸附枪嘴，拉断后的钉杆负压吸入前端透明可视集钉筒，无需人工捡拾；
3. 单扳机一体化流程：扣动扳机→自动吸钉贴合板材→液压拉伸铆钉鼓包成型→钉杆拉断→自动复位，单颗铆接仅 1 秒，效率远超手动与普通无吸钉拉钉枪；
4. 分段型号梯度设计：按铆钉规格、拉力、重量分级，小规格精密件到大规格不锈钢厚板全覆盖，按需选型不浪费性能。
· 无负压吸钉、无前端集钉筒，断钉杆直接掉落；
· 适用：普通五金、汽修、户外工地，无洁净管控要求；
· 适配：3.2–4.8mm 铝 / 铁铆钉，拉力 9400N，整机 1.44kg。

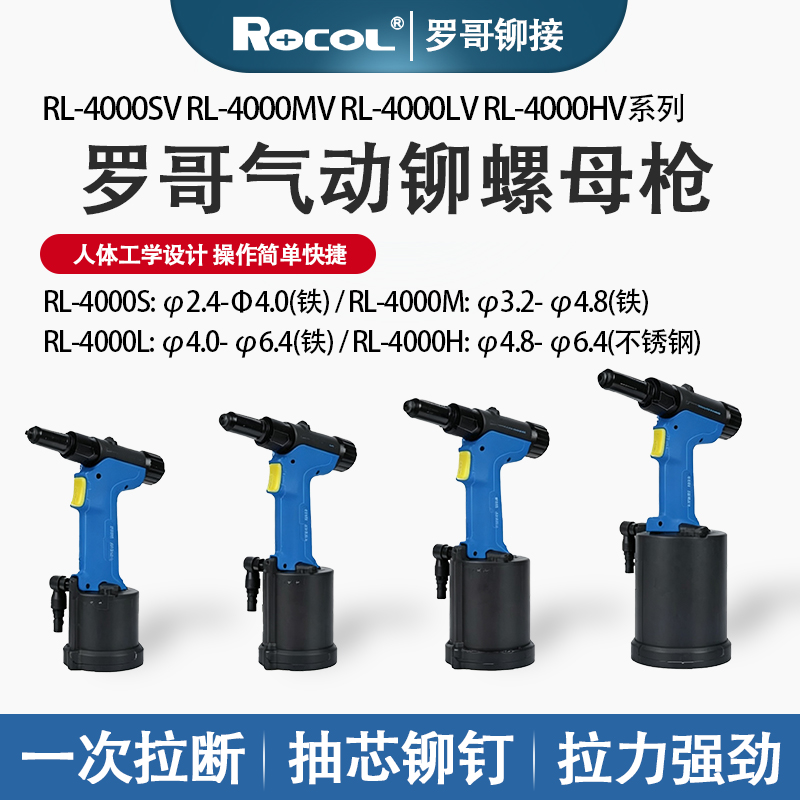

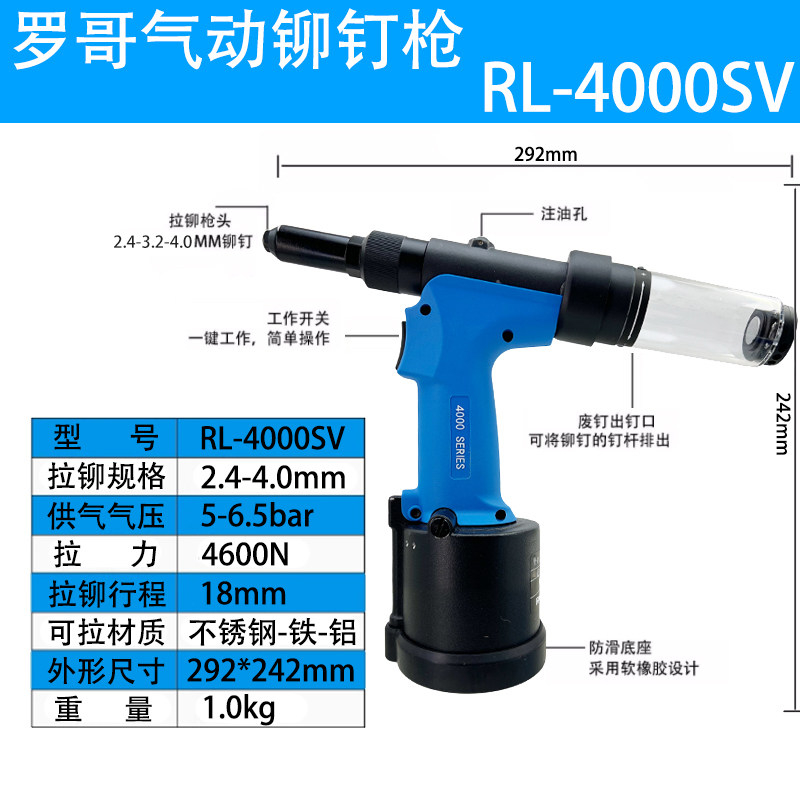

1. RL-4000SV（轻型小规格） 铆接 2.4–4.0mm 铝 / 铁铆钉，拉力 4850N，重量仅 1.12kg，狭小薄壁小件、精密电子外壳专用。

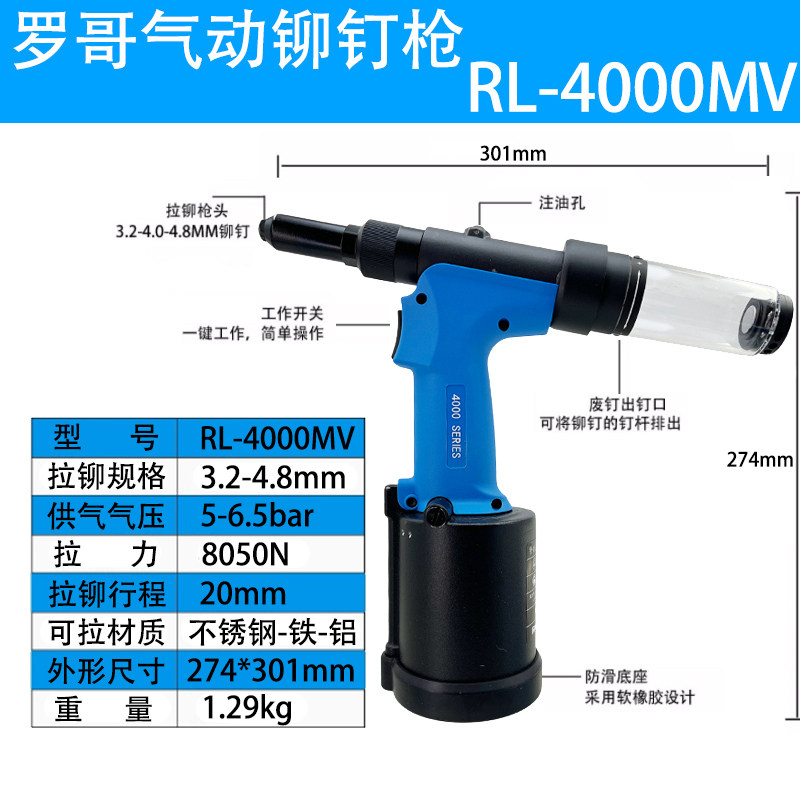

2. RL-4000MV（通用主力款） 铆接 3.2–4.8mm 全主流规格，拉力 9400N，均衡轻量化与拉力，机柜、家电流水线通用款。

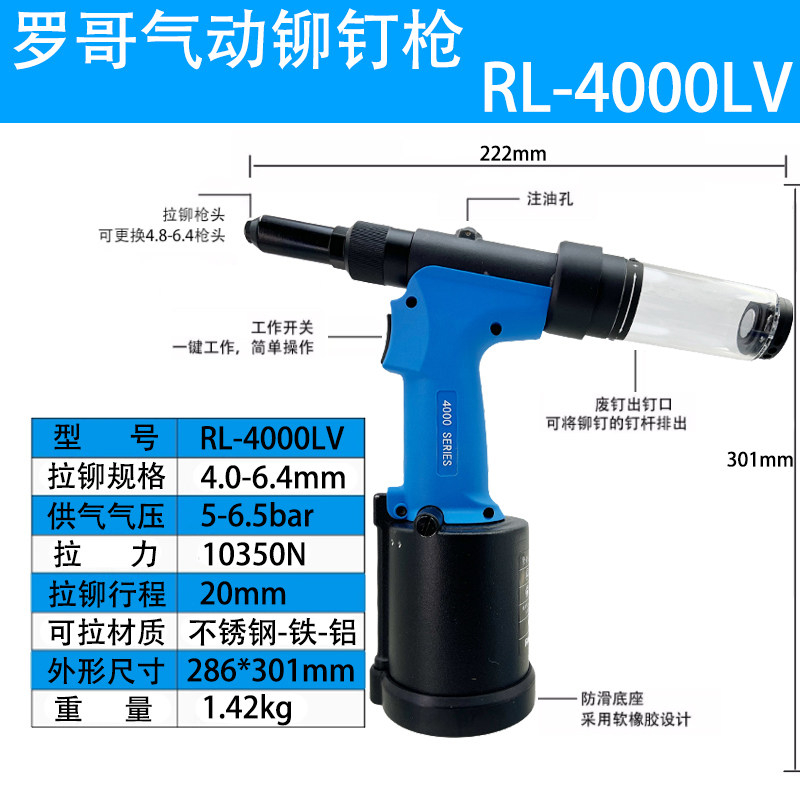

3. RL-4000LV（不锈钢中强力款） 铆接 4.0–6.4mm 铝 / 铁，4.0–4.8mm 不锈钢铆钉，拉力 11800N，行程 20mm，汽车钣金、厚板材专用。

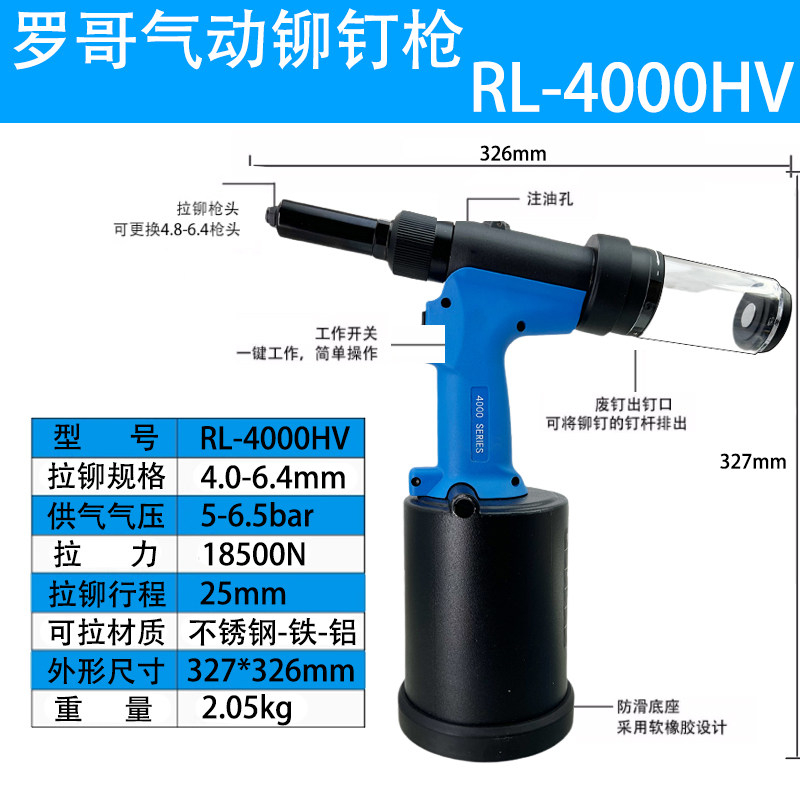

4. RL-4000HV（全能重载款） 全规格 2.4–6.4mm 铝 / 铁 / 不锈钢通吃，最大拉力 18500N，行程 26mm，6.4mm 厚不锈钢铆钉专用，重工、箱体装配。
· 内置负压风道，铆钉自动吸附枪嘴，单手无需扶钉，单人操作效率提升 50%；
· 前端 PC 透明可视集钉筒，钉杆存量直观可见，可拆卸快速清空，金属碎屑不散落工件，满足无尘车间 5S 管理；
· 安全联锁设计：集钉筒未装配到位工具无法启动，防止钉杆飞溅伤人。
整机 1.12–2.28kg 梯度重量，全包防滑减震橡胶手柄，长时间流水线作业手腕低疲劳；360° 旋转进气接头，气管无缠绕，箱体夹缝、折弯狭小空间灵活转向。
前端枪壳徒手直接拆分，无需扳手即可更换爪片、导嘴，更换规格 30 秒完成，柔性混产切换高效；配套多规格可替换导嘴，2.4/3.2/4.0/4.8/6.4mm 快速更换。
全新活塞式液压油路，加厚耐磨油缸密封圈，顶部外置注油孔，无需拆解整机即可加注液压油，维护简单；连续 8 小时量产无漏油，机械使用寿命≥30 万次拉铆循环。
1. 气源 5–7bar 限压保护，超压自动泄压，避免油缸爆裂；
2. 防空拉缓冲：无铆钉空扣扳机自动泄压，减少内部磨损；
3. 纯气动无电机，无漏电风险，冷库、潮湿、粉尘车间全天候使用；
4. CE 工业安全认证，EMC 电磁兼容，不干扰产线检测设备。
进气接头带滑动启停滑套，停工可快速切断气源，减少持续漏气损耗，长期车间使用节约空压机能耗。
1. 适配铆钉材质：铝合金、铁、不锈钢抽芯铆钉；
2. 适配板材：0.5–6mm 冷轧板、镀锌板、铝板、不锈钢薄板；
3. 标准工作气源：空压机稳定 5–7Bar，前端配套油水三联件；
4. 循环效率：单颗铆接≤1 秒，流水线单日稳定铆接≥3000 颗。
1. RL-4000 吸钉主机 1 台；
2. 对应规格全套导嘴（2.4/3.2/4.0/4.8/6.4mm 按需匹配）；
3. 爪片、更换扳手、液压注油针筒；
4. 气动保养润滑油、液压专用油；
5. 360° 旋转进气接头、机身悬挂挂钩；
6. 透明集钉筒总成、说明书、原厂质保卡。
1. 新能源电池包、储能箱体、高端服务器机柜：无尘洁净产线，杜绝钉杆划伤漆面、电路板短路，强制选用吸钉 LV/HV 款；
2. 汽车内饰、客车车厢钣金流水线：车间 5S 标准化管理，减少工位清扫工时；
3. 医疗器械、精密仪器外壳装配：工件洁净度要求高，禁止金属杂质污染；
4. 家电、机箱、通讯电气钣金量产线：多规格铆钉混产，MV 通用款性价比最高；
5. 不锈钢厚板、重工箱体铆接：6.4mm 不锈钢铆钉选用 HV 重载吸钉款；
6. 小型精密电子、薄壁小件装配：轻量化 SV 轻型吸钉款。
1. 仅适配抽芯拉钉，不可用于铆螺母作业；
2. 最大铆接规格 6.4mm，8mm 及以上大拉钉需选用罗哥重型拉钉枪；
3. 气源严禁超过 7Bar 高压输入，易击穿液压油封漏油报废；
4. 吸钉款集钉筒必须定期清空，满仓会堵塞负压风道，丧失自吸功能；
5. 无防静电防爆结构，锂电喷涂防爆车间需搭配防爆机型。
1. 标准工作气压：5–7Bar，最优工况 6Bar；严禁＞7Bar 高压输入，易击穿液压油封漏油报废
2. 进气接口：1/4 寸 NPT 360° 旋转气动快接头，带滑动气源开关，可随时断气节能
3. 驱动结构：气动液压一体化内置增压油缸，单扳机全自动闭环拉铆
4. 单次铆接循环时长：≤1 秒，流水线连续作业无力度衰减
5. 气源硬性要求：前端必须配套油水三联件（过滤 + 调压 + 油雾润滑），压缩空气无积水、油污、粉尘
6. 适配铆钉材质：铝合金、铁、不锈钢抽芯铆钉；适配板材 0.5–6mm 冷轧板、铝板、不锈钢薄板
7. 润滑油品：油缸专用 46# 液压油；气动马达专用 #15 气动润滑油
8. 安全认证：CE 工业安全认证、EMC 电磁兼容，不干扰车间检测电控设备
9. 机械使用寿命：≥30 万次稳定拉铆循环；基础整机质保 6 个月（爪片、导嘴、密封圈为易损件不在质保）
10. 防护等级：IP20 室内使用，无防爆防静电结构，不适用于喷涂、锂电防爆高危车间
型号 | 是否自吸集钉 | 适配铆钉规格 | 拉伸行程 | 额定拉力 | 耗气量 | 整机净重 | 机身长宽高 |
RL-4000SV（轻型吸钉） | 是，透明集钉筒 | 2.4/3.2/4.0mm 铝 / 铁铆钉 | 18mm | 4850N | 60L/min | 1.12kg | 291×238×95mm |
RL-4000MV（通用主力吸钉） | 是，透明集钉筒 | 3.2/4.0/4.8mm 全主流铆钉 | 18mm | 9400N | 70L/min | 1.44kg | 300×270×95mm |
RL-4000LV（中强不锈钢吸钉） | 是，透明集钉筒 | 4.0–6.4 铝 / 铁；4.0–4.8 不锈钢 | 20mm | 11800N | 75L/min | 1.58kg | 300×281×95mm |
RL-4000HV（重载全能吸钉） | 是，透明集钉筒 | 2.4–6.4mm 铝 / 铁 / 不锈钢通吃 | 26mm | 18500N | 80L/min | 2.28kg | 327×327×115mm |
RL-4000M（无吸钉基础款） | 否，断钉自由掉落 | 3.2/4.0/4.8mm 铝 / 铁铆钉 | 18mm | 9400N | 70L/min | 1.29kg | 274×222×90mm |
1. 负压自吸系统：内置负压风道，铆钉自动吸附枪嘴，无需手扶钉，单人操作效率提升 50%
2. 透明集钉筒：PC 耐冲击可视材质，卡扣快拆式；满仓容量可存储约 30 根 4.8mm 钉杆
3. 安全联锁：集钉筒未安装到位时油路锁止，工具无法启动，防止钉杆飞溅伤人
4. 快拆枪头结构：徒手拆分枪壳，无需扳手，30 秒更换爪片、导嘴；配套多规格替换导嘴
5. 顶部外置液压注油孔：无需拆解整机即可加注液压油，维护便捷
6. 全包减震橡胶手柄，缓冲拉铆震动，长时间作业手腕低疲劳
1. 无负压吸钉管路、无前端集钉筒，机身更短小轻便，采购成本更低
2. 断钉杆直接掉落地面，无工位洁净防护设计，仅适合粉尘可清扫普通车间
3. 其余动力、行程、拉力、换嘴结构与 RL-4000MV 完全一致
1. 工作环境温度：0℃～+45℃
2. 储存环境温度：-10℃～+50℃
3. 工作湿度：20%–75% RH，无凝露；禁止长期露天淋雨、强酸强碱腐蚀环境
4. 抗跌落标准：1.2 米自由跌落无油缸漏油、机身结构不变形
主机、2.4/3.2/4.0mm 导嘴全套、爪片、更换扳手、液压注油针筒、气动保养油、液压专用油、360° 旋转进气接头、悬挂挂钩、透明集钉筒总成、说明书、质保卡
主机、3.2/4.0/4.8mm 导嘴全套、爪片、扳手、注油针筒、双份润滑油、旋转接头、挂钩、集钉筒、说明书、质保卡
主机、3.2/4.0/4.8/6.4mm 导嘴、爪片、全套保养耗材、旋转接头、挂钩、大容量集钉筒、说明书、质保卡
主机、4.0/4.8/6.4mm 加厚导嘴、重型爪片、大容量集钉筒、全套润滑耗材、大流量旋转接头、机身吊环、说明书、质保卡
主机、3.2/4.0/4.8mm 导嘴、爪片、扳手、注油针筒、润滑油、360° 旋转接头、悬挂挂钩、说明书、质保卡（无集钉筒）
机型 | 适用工件场景 | 推荐铆接板材厚度 |
RL-4000SV | 小型精密电子、薄壁小件、2.4–4.0 铝钉 | 0.5–2mm 薄板 |
RL-4000MV | 机柜、家电、普通钣金流水线 3.2–4.8 通用铆钉 | 0.8–4mm 常规板材 |
RL-4000LV | 汽车钣金、不锈钢 4.0–4.8 铆钉、6.4 铝铁铆钉 | 1–5mm 中厚板 |
RL-4000HV | 重工箱体、6.4mm 不锈钢铆钉、厚板材重载铆接 | 2–6mm 厚板 |
RL-4000M | 普通汽修、五金工地、无洁净要求 4.8 以内铝铁钉 | 0.8–4mm 常规板材 |
1. 内置闭环负压风道，铆钉靠近枪嘴自动吸附定位，无需手扶、手动插钉，单人单工序效率提升 50%，单颗铆接压缩至 1 秒内，流水线单日铆接量大幅上涨。
2. 前端 PC 可视集钉筒，拉断钉杆全部负压收纳，杜绝金属碎屑散落；新能源、医疗、高端机柜无尘产线，避免钉杆划伤漆面、短路电路板，减少工位清扫工时。
3. 安全联锁保护：集钉筒未卡紧到位，油路自动锁止无法拉铆，防止钉杆飞溅伤人，车间操作安全性大幅提高。
4. 集钉筒卡扣快拆，徒手即可清空废钉，无需停机拆解整机，不耽误量产节奏。
全系覆盖2.4–6.4mm 铝 / 铁 / 不锈钢抽芯铆钉，从轻薄壁小件到厚板不锈钢重载分 4 款精准匹配：
· RL-4000SV 超轻款：仅 1.12kg，2.4–4.0mm 小规格精密电子专用，狭小夹缝无压力；
· RL-4000MV 通用主力：3.2–4.8mm 市面主流铆钉，机柜、家电流水线性价比首选；
· RL-4000LV 中强款：适配 4.0–6.4 厚铝铁、4.8mm 不锈钢，汽车钣金专用；
· RL-4000HV 重载全能：2.4–6.4mm 全材质通吃，18500N 大拉力，6.4mm 不锈钢厚板一次拉断不打滑。 一台系列覆盖全车间铆钉规格，不用多机型备货，降低工具采购库存成本。
1. 内置增压液压油缸，同等 5–7Bar 气源输出稳定大拉力，不锈钢铆钉、厚板材无需反复扣扳机，成型鼓包饱满统一，返工率极低。
2. 长行程缸体设计（18–26mm 梯度），适配不同板材厚度，杜绝拉不穿、虚铆缺陷；连续 8 小时量产拉力无衰减，稳定适配流水线高强度作业。
3. 加厚耐磨油缸密封圈，抗高压不漏油，整机机械寿命≥30 万次拉铆循环，耐用度远超市面普通轻型拉钉枪。
前端枪壳徒手直接拧开，无需扳手即可更换爪片、导嘴；多规格混产切换效率高，降低停机维护时间。配套全套替换导嘴 2.4/3.2/4.0/4.8/6.4mm，规格切换灵活适配柔性生产线。
整机重量 1.12–2.28kg 梯度分级，同拉力竞品普遍重 20% 以上；全包加厚防滑减震橡胶手柄，缓冲拉铆震动，女工、高空长时间手持手腕不易劳损。 搭配 1/4 寸 360° 旋转进气接头，气管无缠绕，箱体折弯夹缝、多角度狭小工位灵活转向。
1. 机身顶部外置液压注油孔，不用拆解整机即可加注 46# 专用液压油，操作工独立完成保养；
2. 进气接头自带滑动节能开关，停工可快速切断气源，减少空压机持续漏气损耗，长期节约能耗；
3. 内置消音结构，作业噪音低，符合车间环保降噪标准；耗气量控制合理，降低空压机负载。
1. 气源超 7Bar 自动泄压保护，防止油缸爆裂漏油报废；
2. 防空拉缓冲：无铆钉空扣扳机自动泄压，减少内部传动零件无效磨损；
3. 纯气动无电机结构，无漏电隐患，冷库、潮湿、粉尘车间全天候稳定使用；
4. 通过 CE 工业安全认证，EMC 电磁兼容，不干扰产线检测电控设备，工厂安检合规。
出厂配套对应规格全套导嘴、爪片、保养润滑油、注油针筒、悬挂挂钩、说明书质保卡，开箱直接投产，无需额外采购配件； 全系易损件（爪片、导嘴、密封圈）原厂现货充足，补货周期短，避免流水线停工待料；可搭配罗哥 RL-6410C 扩孔枪、铆螺母枪形成完整铆接工位工具套装。
1. 无负压吸钉、集钉筒结构，机身更短小、零件更少，故障点位低，维修最简单；
2. 采购成本全系最低，性价比突出，适合普通汽修、户外光伏、五金工地，车间允许地面清扫废钉杆；
3. 其余液压拉力、快拆枪头、轻量化手柄等核心性能与 MV 通用款完全一致，满足基础大批量拉铆需求。
1. 细分梯度更完善：多数竞品仅单一款式，罗哥分轻量 / 通用 / 中强 / 重载 / 无吸钉 5 款，精密小件、不锈钢厚板、洁净产线、普通工地全部专用机型，无需非标改装；
2. 自吸系统更稳定：普通廉价自吸枪负压弱、容易堵管，RL-4000 闭环风道吸力持久，长时间量产不失效；安全联锁防飞溅，竞品大多无防护结构；
3. 液压耐用度更强：单层油缸拉钉枪易漏油、频繁换油封，本系列加厚复合密封，连续量产数天无渗漏，维护周期更长；
4. 整机轻量化优势：同吨位重载拉钉枪普遍 2.5kg 以上，HV 重载款仅 2.28kg，手持疲劳度大幅降低；
5. 配件通用性高：全系导嘴、爪片、润滑油统一规格，车间耗材统一库存管理，减少备货资金占用。
1. 精密电子薄壁小件、追求超轻手感 → RL-4000SV（轻型吸钉）
2. 机柜家电通用流水线、平衡效率与成本 → RL-4000MV（主力吸钉）
3. 汽车钣金、4.8mm 不锈钢铆钉中厚板 → RL-4000LV（中强吸钉）
4. 6.4mm 不锈钢厚板、重工箱体全规格通吃 → RL-4000HV（重载吸钉）
5. 普通汽修、户外工地、预算优先、无洁净要求 → RL-4000M（无吸钉标准版）
全系适配 2.4–6.4mm 铝 / 铁 / 不锈钢抽芯铆钉，分自吸 SV/MV/LV/HV 洁净款与无吸钉 M 普通款，按车间洁净度、铆钉规格、板材厚度精准划分场景：RL-4000MV吸钉铆钉枪
1. 精密电子、小型薄壁外壳流水线：充电器、工控小模块、传感器外壳、仪器面板 0.5–2mm 薄板铆接；狭小夹缝、微型内腔单手轻便操作，长时间作业手腕不累。
2. 小家电配件、小型五金组装：音箱外壳、灯具金属支架、小型风机壳体，批量使用 2.4/3.2mm 铝铆钉。
3. 仪表、实验室小型仪器钣金：工件轻薄，小拉力避免板材变形；自吸集钉杜绝细小金属碎屑污染精密元器件。
4.8mm 以上不锈钢铆钉、厚板材重工箱体。
1. 通信机柜、电气控制柜、服务器普通机箱：钣金厚度 0.8–4mm，大批量 3.2/4.0/4.8mm 铝铁铆钉；自吸集钉保护漆面，减少工位清扫，满足常规车间 5S 管理。
2. 家用空调、风机、机箱钣金生产线：空调外壳、通风管道、风机支架批量铆接，单颗 1 秒快速拉铆提升产能。
3. 电梯外壳、仓储货架、普通机械设备箱体，多规格铆钉混产切换便捷。
4. 轨道交通普通内饰小件、客车行李舱钣金，流水线连续作业稳定耐用。
6.4mm 不锈钢厚铆钉、超轻薄微型电子件、无洁净要求低成本工地。
1. 汽车内饰、货车车厢钣金流水线：车门内饰板、座椅支架、车厢夹层中厚板，不锈钢铆钉一次拉断不打滑。
2. 新能源普通储能柜体、充电桩外壳：4.8mm 不锈钢铆钉居多，集钉筒防止钉杆掉落划伤喷涂外壳、线路板。
3. 不锈钢厨具、商用设备钣金，1–5mm 不锈钢薄板批量铆接，拉力充足成型饱满无虚铆。
4. 工程机械小型外壳、通风设备厚钣金。
2.4mm 微型小件、6.4mm 重载不锈钢铆钉、无洁净户外工地。
1. 重工箱体、大型储能一体化机柜、光伏逆变器厚钣金：2–6mm 厚板材，6.4mm 不锈钢铆钉专用，大拉力杜绝拉不穿返工。
2. 大巴、物流货车整车结构件铆接，多规格铝 / 铁 / 不锈钢铆钉混产，一台覆盖全部规格。
3. 大型空调风管、工业风机、压力容器外壳钣金，重载高强度流水线 8 小时连续作业无力度衰减。
4. 高端储能、动力电池包无尘装配线，全规格通用，集钉筒杜绝碎屑短路电芯。
微型薄壁小件、仅使用 3.2mm 以内小铆钉的轻载产线。
1. 汽修门店、事故车维修、改装厂：车身钣金、底盘支架维修，碎屑可直接清扫地面，控制采购成本。
2. 户外光伏支架、钢结构、门窗铝型材工地安装，高空外勤携带轻便，无严苛洁净要求。
3. 小型五金加工厂、外包零散维修班组，低预算批量采购，满足基础拉铆需求。
4. 普通民用家具、货架现场组装。
新能源、医疗、高端服务器无尘产线；工件漆面、电路板严禁碎屑污染的工位。
1. 无尘洁净类高端产线通用：新能源电池包、医疗精密仪器、高端工控服务器、客车内饰标准化车间，自吸集钉筒是硬性需求，避免金属碎屑造成工件划伤、电路短路、电芯安全隐患。
2. 流水线大批量连续生产：单颗≤1 秒全自动作业，自吸无需手扶铆钉，单人产能提升 50%，大幅减少人工操作步骤。
3. 多规格铆钉柔性生产线：免工具快拆枪头，30 秒切换导嘴，适配多品种混产。
4. 潮湿、冷库车间：纯气动无电机，无漏电风险，全天候稳定作业。
生产工况需求 | 优先选用型号 |
微型薄壁电子、2.4–4.0mm 小铝钉、追求超轻手感 | RL-4000SV |
机柜、家电、风机通用流水线，3.2–4.8mm 主流铆钉 | RL-4000MV |
汽车内饰、4.8mm 不锈钢铆钉、中厚板材钣金 | RL-4000LV |
重工厚板、6.4mm 不锈钢全规格通吃重载产线 | RL-4000HV |
汽修门店、户外工地、预算有限、无洁净管控 | RL-4000M |
1. 防爆喷涂、锂电粉体高危车间：无防静电防爆结构，易产生静电火花；
2. 仅铆螺母、环槽铆钉作业：本机仅适配抽芯拉钉，不可混用；
3. 8mm 及以上超大规格抽芯铆钉：需选用罗哥重型大拉力拉钉枪；
4. 长期露天淋雨、强酸强碱腐蚀环境，易锈蚀内部液压结构。
SV/MV/LV/HV 四款自吸集钉款操作流程通用；RL-4000M 无吸钉款仅省去集钉筒清理、负压吸钉步骤，其余气源、铆接、保养完全一致。
1. 空压机调压5–7Bar，最优 6Bar，严禁＞7Bar 高压，高压击穿液压油封直接报废工具；
2. 管路前端必须配套油水三联件（过滤 + 调压 + 油雾润滑），每日排空过滤器积水，保证空气干燥无油污粉尘；
3. 1/4 寸 360° 旋转进气接头插紧无漏气，气管无死折、开裂，滑动气源开关关闭状态。
1. 枪身无磕碰裂纹，扳机回弹顺滑无卡顿；顶部液压注油孔密封完好无渗漏；
2. 核对前端导嘴规格匹配当前铆钉（2.4/3.2/4.0/4.8/6.4mm 一一对应），爪片无崩齿、磨损；
3. 进气防尘滤网无金属碎屑堵塞；机身悬挂挂钩紧固。
1. 透明 PC 集钉筒卡扣完全锁紧到位；集钉筒排气小孔无钉杆碎屑堵塞；
2. 安全联锁测试：取下集钉筒，扣扳机无任何动作，联锁保护生效；
3. 负压风道无堵塞，无铝屑堆积枪头内部。
完全切断气源，进气口滴入 2–3 滴 #15 气动专用润滑油，短暂接气空拉 3–5 秒，润滑内部马达与传动结构，降低磨损噪音。
1. 切断气源，放空管路残余气压；
2. 徒手逆时针旋开前端枪头外壳，取出旧导嘴、爪片；
3. 更换匹配规格导嘴，爪片三片对齐装入套筒，无错位；
4. 拧紧枪头外壳，空载空拉 2 次，确认爪片开合顺畅、无偏心；
注意：HV 重载款必须使用原厂加厚重型爪片，不可混用轻型爪片，容易打滑拉不断铆钉。
1. 接通气源，滑动进气开关打开供气，气压稳定 6Bar；
2. 铆钉杆朝向枪嘴靠近，内置负压自动吸附铆钉，无需手扶定位；
3. 枪嘴垂直压紧板材铆接孔，倾斜角度≤10°，倾斜易造成铆钉弯曲、爪片磨损加剧；
4. 一次性按住扳机不松手：液压拉伸→铆钉鼓包成型→钉杆拉断→负压吸入集钉筒；单次循环≤1 秒；
5. 松开扳机自动复位，完成单颗铆接，直接吸附下一颗铆钉连续作业。
无负压吸附，需手动将铆钉杆插入导嘴，压紧板材扣扳机，断钉杆直接掉落地面，无集钉筒清理步骤。
中途松开扳机易出现虚铆、钉杆卡死爪片，大幅提升返工与耗材损耗。
1. 停机关闭气源，释放机身内部全部气压；
2. 捏住集钉筒卡扣逆时针旋下透明筒身；
3. 倾倒全部断裂钉杆，毛刷疏通筒身尾部排气小孔（堵塞会丧失负压吸钉功能）；
4. 擦拭筒内壁铝屑，对准螺纹顺时针锁紧卡扣，确认无漏气再复工；
5. 清理周期：流水线量产每 300 颗清空一次；零散维修每日收工彻底清理。
本机顶部外置独立注油孔，无需拆解整机即可加注：
1. 完全断气，准备废油承接容器；
2. 拧开顶部注油螺丝，反复空拉扳机排空浑浊旧液压油；
3. 排净后拧紧螺丝，无渗漏再加注新油。
1. 配套针筒加注 46# 液压油，油位至注油口轻微溢流停止；
2. 拧紧注油螺丝，空载连续空拉 3–5 次，排空油缸内部空气，拉力恢复饱满。
8 小时流水线连续作业：每 3000 颗拉铆完整更换一次液压油；间歇性维修使用每 15 天补油一次。
1. 毛刷清理枪头导嘴、爪片铝屑碎屑，爪片涂抹少量润滑脂；
2. 进气口补充 2 滴 #15 气动润滑油，空转润滑马达；
3. 干布擦拭整机表面油污，检查接头、油缸有无漏气渗油；
4. 排空油水分离器积水；吸钉款清空集钉筒。
1. 完全拆解枪头，深度清理负压风道、爪片套筒堆积金属粉末；
2. 检查油缸密封圈有无轻微渗漏，渗漏立即更换油封套件；
3. 气管、旋转接头密封圈老化漏气同步更换；
4. 空载全行程测试，校验吸钉、拉铆、自动回收全流程功能。
1. 整机彻底更换液压油，排净油缸底部沉淀杂质；
2. 拆下进气防尘滤网气枪吹扫干净，杜绝粉尘侵入马达；
3. 空载持续 5 分钟满负荷测试，拉力、负压吸力全部校验；
4. 备用整机加满液压油，枪头套防尘保护套密封存放。
故障现象 | 故障诱因 | 处理方案 |
铆钉打滑、一次拉不断，反复扣扳机 | 导嘴规格不匹配；爪片磨损；气压低于 5Bar | 更换对应导嘴 / 全新爪片；上调空压机至 6Bar |
吸钉款无负压、不吸附铆钉 | 集钉筒排气孔堵塞；筒身未锁紧；负压风道积屑 | 清理小孔；重新卡紧集钉筒；气枪吹扫风道铝屑 |
拉铆力度明显衰减、行程变短 | 油缸缺液压油；管路漏气、三联件积水 | 加注 46# 液压油；检修破损气管；排空过滤器积水 |
扳机按下无任何动作、只排气 | 气源未接通；进气防尘滤网堵塞 | 检查空压机供电；拆卸清洗防尘滤网 |
机身顶部持续渗油 | 注油螺丝松动 / 油缸油封老化 | 拧紧螺丝；更换整套液压油封套件 |
钉杆频繁卡在爪片内部 | 板材倾斜过大；爪片错位磨损 | 垂直压紧板材；重新对齐或更换爪片 |
集钉筒漏钉杆、无负压回收 | 卡扣螺纹磨损、密封胶圈老化 | 更换集钉筒密封胶圈，锁紧到位 |
1. 气源压力严禁超过 7Bar，超压直接击穿油缸油封，整机丧失质保；
2. 作业时必须佩戴防护眼镜，防止断裂钉杆弹出划伤眼部；枪口禁止对准人体、手部；
3. 潮湿淋雨、强酸强碱腐蚀环境禁止长期使用，水汽锈蚀内部负压风道与马达；
4. 工具运转过程中禁止拆卸枪头、集钉筒，防止高速钉杆飞溅伤人；
5. 机身出现大量漏油、异响、焦糊气味，立即断气停机检修，禁止带病作业；
6. 禁止无铆钉长时间空扣扳机，加剧内部传动零件无效磨损；
7. 禁止私自拆解液压油缸、负压风道核心结构，破坏原厂密封结构直接丧失整机质保；
8. 无防爆防静电结构，锂电喷涂、粉体防爆车间禁止使用本机。
1. 整机断开气源，取出导嘴与爪片，涂抹防锈润滑脂；
1. 吸钉款：清空集钉筒，单独存放，避免挤压变形；
2. 整机存放干燥工具柜，气管盘绕无死折，远离机油、雨水、阳光暴晒；
3. 长期闲置：加满液压油，进气口滴足量气动润滑油空转密封内部，进气接头加盖防尘塞；
4. 每月空载润滑一次，防止长期静置齿轮、风道锈蚀堵塞。
1. 小件薄壁优先选用 SV 轻型吸钉款，长时间手持低疲劳；厚板 6.4mm 不锈钢统一 HV 重载款，一次拉断无返工；
2. 无尘新能源、医疗产线固定使用吸钉款，集钉筒自动收纳断杆，省去工位清扫工时，满足车间 5S 管控；
3. 多规格铆钉混产，30 秒免工具更换导嘴，适配柔性小批量生产线；
4. 耗材管控：流水线每 3000 颗铆钉更换一套爪片，减少打滑、虚铆返工；
5. 可搭配 RL-6410C 气动扩孔枪共用一套油水三联件，统一润滑、换油保养周期，减少车间耗材备货品类。
1. RL-4000SV 轻型吸钉：2.4–4.0mm 铝 / 铁小铆钉、0.5–2mm 薄壁精密电子、长时间手持追求轻量化；洁净产线，需自吸集钉。
2. RL-4000MV 通用主力吸钉：3.2–4.8mm 主流铆钉、机柜 / 家电 / 普通钣金流水线；兼顾效率与采购成本，市面通用主力款。
3. RL-4000LV 中强吸钉：4.0–6.4 铝铁、4.0–4.8 不锈钢铆钉、汽车钣金、1–5mm 中厚板材，有不锈钢铆接需求。
4. RL-4000HV 重载吸钉：2.4–6.4mm 全规格铝 / 铁 / 不锈钢通吃、6.4mm 不锈钢厚板、重工箱体、大型储能柜。
5. RL-4000M 无吸钉标准版：汽修门店、户外光伏 / 门窗工地、普通五金加工厂；无无尘洁净要求，预算优先，断钉自由掉落。
1. 铆钉规格、板材厚度、是否使用不锈钢铆钉；
2. 车间洁净标准：无尘 / 新能源 / 医疗产线必须选吸钉款 SV/MV/LV/HV；普通工地可选无吸钉 M 款；
3. 气源配套：车间空压机稳定 5–7Bar，需搭配油水三联件方可正常使用；
4. 环境排除：喷涂、锂电防爆高危车间本机无防静电防爆结构，不可采购本机。
· SV/MV/LV/HV 吸钉款：主机 + 对应规格全套导嘴、爪片、更换扳手、液压注油针筒、气动润滑油、46# 液压油、360° 旋转进气接头、悬挂挂钩、透明集钉筒总成、说明书、质保卡
· RL-4000M 无吸钉款：全套配件同上，不含集钉筒
1. 流水线投产套餐：铆钉枪 + 备用爪片 / 导嘴 / 油封耗材包 + 油水三联件 + 高压气管，批量采购享阶梯折扣；
2. 铆接工位一体化套装：搭配 RL-6410C 气动扩孔枪，开孔 + 拉钉一站式配套；
3. 外勤无固定气源组合：搭配罗哥锂电气动配套气源单元，适配户外安装。
1. 单人维修 / 小型工位：1 台主机，同步备货 1 套备用爪片 + 导嘴；
2. 流水线铆接工位：每个工位配置 1 台，额外预留 10% 备用设备，防止设备故障停线；
3. 批量备货：同步采购爪片、导嘴、密封圈等易损件，缩短补货周期。
· 个人零散采购：仅提供收货地址，开具增值税普通发票；
· 企业对公采购：准备公司全称、统一社会信用代码、地址电话、开户行账号，可开具 13% 增值税专用发票。
1. 前往品牌授权钣金设备、气动工具专业市场，完整报出型号（区分 SV/MV/LV/HV/M 后缀，防止发错）；
2. 现场开箱通气试机专项检测：吸钉款测试负压吸附、集钉筒密封性；核对导嘴规格、爪片完整度；
3. 扫码、现金或对公转账付款，当场提货；妥善保管销售小票、原厂质保卡作为售后凭证。
1. 平台搜索罗哥 ROCO 官方授权店铺，精准选定对应后缀型号商品链接；
2. 选定单机 / 成套套餐，填写采购数量、收货地址，备注开票类型、交货时效；
3. 微信、支付宝、企业对公转账完成支付；保存订单截图、物流单号，线上订单可凭完整记录售后维权。
1. 对接区域品牌销售工程师发起正式询价，提交书面采购清单；
2. 清单写明：完整型号、采购台数、配套耗材、交货地址、发票类型、期望交期；
3. 销售出具盖章正式报价单，标注单价、总价、运费、整机质保、批量阶梯优惠；
4. 双方确认需求后签订纸质采购合同，白纸黑字注明原厂全新正品、完整配件清单、退换货、售后 48 小时响应权责条款。
1. 比价标准：至少对比 2–3 家正规授权渠道，综合单价、物流运费、发货周期、整机质保时长、原厂易损耗材供货周期；
2. 批量议价福利：大批量采购可申请阶梯折扣、满额免物流运费、赠送备用爪片耗材套装；
3. 合同核心条款逐项核对
1. 完整产品型号，清晰标注 SV/MV/LV/HV/M，避免型号混淆错发；
2. 完整标配配件清单全部写入合同，杜绝偷减集钉筒、全套导嘴、爪片、液压保养油等配件；
3. 整机质保期限：自签收起 6 个月整机质保；爪片、导嘴、密封圈、集钉筒胶圈为正常损耗易损件，不在质保范围；
4. 交货周期、物流承担方、运输磕碰破损免费补发条款；
5. 付款方式（现款现货 / 合同约定账期）、发票开具时效、售后远程 / 上门维修响应机制；
4. 供需双方加盖公章留存报价单、采购合同原件，采购流程全程留痕，便于财务审计与售后追责。
1. 个人零散采购：线下门店即时结算、线上平台全款支付；
2. 企业对公采购两种结算模式
o 款到发货：对公账户转账，上传银行转账回执给销售登记排产发货；
o 合同约定账期：按到期节点对公结算，大额订单可协商预留少量质保金；
3. 付款后完整留存转账回执、收据、增值税发票，用于财务三单匹配（订单、入库单、发票）对账与售后质保核验。
1. 付款完成后供应商同步备货进度，同步告知预计发货时间、物流单号；
2. 气动工具采用加厚硬纸箱 + 木架防磕碰包装，不属于危险品，普通快递、工业物流均可承运；
3. 客服同步物流单号，实时跟踪运输轨迹；急单可协商优先排单发货；
4. 偏远地区提前确认物流时效，规避交货延期影响产线投产。
外包装木架 / 硬纸箱无挤压、摔裂、泡水，箱体印刷罗哥品牌标识、完整型号，无二次拆封胶带痕迹。
1. 机身压铸外壳喷塑均匀，无磕碰凹陷、划痕、掉漆，油缸无出厂渗油；扳机回弹顺畅，进气滑动开关启闭灵活；
2. 分型号专属配件核对：
o SV/MV/LV/HV 吸钉款：透明集钉筒、卡扣完整无裂纹；对应规格全套导嘴、爪片齐全；
o RL-4000M 无吸钉款：无集钉筒，其余配件齐全；
3. 对照装箱单清点全部标配配件：导嘴、爪片、更换扳手、润滑油、旋转接头、挂钩、说明书、质保卡齐全无缺漏。
1. 连接 5–6Bar 标准气源空载启动，整机无漏气、无异响；
2. 吸钉款专项测试：负压吸附顺畅，集钉筒无漏气、联锁保护生效（取下筒身无法扣动拉铆）；
3. 空载测试爪片开合顺滑，无偏心卡顿，液压拉力输出饱满；
4. 机身顶部液压注油孔密封完好，无渗漏油污，360° 旋转接头转动灵活无拉扯卡顿。
收好产品合格证、出厂检测单、质保卡；企业采购同步收取对应增值税发票，单独归档存放。
出现型号发错、外壳磕碰变形、缺配件、通气异响、油缸漏油、集钉筒破损，当场拍照留证，直接拒收破损货品，联系商家免费补发、换货。
1. 仓管联合生产质检凭送货单、验收单据、发票办理入库，做到采购订单、入库单、发票三单匹配；
2. 建立工具库存台账：完整型号、采购数量、入库日期、质保到期时间、配套耗材库存数量；
3. 存放于干燥工具库房，导嘴、爪片、集钉筒配件分类收纳，油缸部位避免重物挤压变形。
1. 罗哥 RL-4000 全系原厂标准质保：收货验收起 6 个月整机质保；非人为主机、液压油缸、气动马达故障免费检修；爪片、导嘴、密封圈、集钉筒密封胶圈、进气接头属于正常损耗易损件，不在整机质保范围内；
2. 统一归档全套采购凭证：采购合同、线上订单记录、增值税发票、质保卡、送货单、验收单；
3. 使用中出现拉力不足、无负压吸钉、爪片打滑、油缸漏油、集钉筒漏钉杆等故障，凭全套采购凭证联系原授权渠道售后处理。
1. 拒绝三无仿冒拉钉枪：无稳定负压吸钉系统、液压单层油封易漏油、拉力不足不锈钢铆钉频繁打滑，无正规售后维修渠道；
2. 不采购二手翻新机型：内部油缸油封、传动爪片老化，拉力衰减不稳定，大幅缩短整机使用寿命；
3. 低价渠道逐条核对完整配件清单，部分商家偷减集钉筒、全套导嘴、液压保养油等配套配件；
4. 工况严格区分型号：新能源、医疗无尘产线勿错购 RL-4000M 无吸钉款，金属碎屑会划伤精密工件；普通汽修工地无需溢价选购吸钉款控制采购成本；
5. 提前确认原厂易损耗材现货供货周期，爪片、导嘴常备库存充足，避免流水线量产中途停工待料；
6. 本机无防爆防静电结构，锂电喷涂、粉体高危防爆车间不可采购，需另行选购防爆专用拉钉枪。
