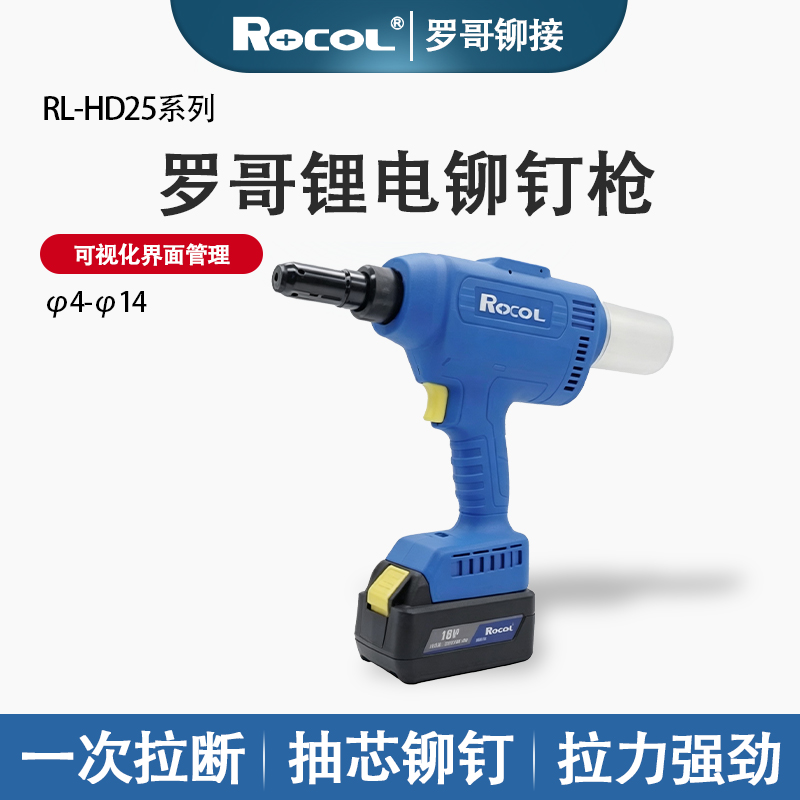

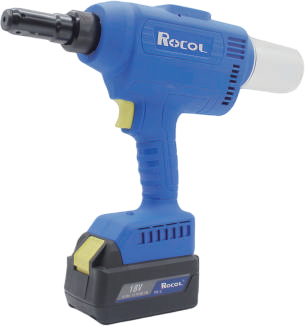

罗哥 RL-HD25 是 ROCOL 罗哥重型工业智能数显无刷锂电铆钉枪，定位高于 RL-HD20、RL-518，主打25KN 超大拉力、32mm 加长行程、全规格结构铆钉通拉，专为厚钢板、重型钣金、新能源储能、钢结构、商用车底盘高强度铆接打造，无线锂电替代传统气动拉钉枪，无需空压机，兼顾车间流水线批量重载生产与户外重型工程移动施工，是工厂高强度铆接场景主力机型。
· 机型层级：HD 系列重载旗舰款，对标大吨位气动铆钉枪
· 核心特色：LCD 高清数显计数 + 拉力三档智能调节、32mm 超长行程、25KN 工业重载拉力，兼容标准抽芯钉 + 全系列 BOM 结构铆钉、灯笼钉、短海马钉
· 供电平台：罗哥通用 18V 大功率锂电系统，标配 4Ah 大容量电池，可与 RL-518、RL-HD20 电池互通，降低车间工具采购成本
搭载升级款全铜密封无刷电机 + 强化行星齿轮减速箱，最大输出拉力 25000N（25kN），动力储备充足；不锈钢厚钉、多层叠加钢板、加长杆结构铆钉单次即可拉断，无虚铆、打滑、拉不动故障。无碳刷结构寿命为普通有刷机型 3 倍，持续重载发热控制优异，高温车间连续作业不降功率。
有效拉钉行程 32mm，远超 RL-HD20（28mm）、RL-518（26mm），适配 1–15mm 超厚多层板材、超长杆铆钉、深沉孔工件、加长型 BOM 结构铆钉，厚型材铆接余量充足，无需二次补拉，大幅提升装配合格率。
机身集成高清液晶显示屏，具备多重智能功能：
1. 实时累计拉铆计数、单批次任务计件，车间产能量化管理、防漏铆；
2. 故障代码自动预警：低压、高温、卡钉、夹爪磨损提前提示；
3. 三档动力数字可调，精准设定拉力，薄板防变形、厚板保紧固；
4. 记录设备总作业次数，预判易损件更换周期，方便车间设备维保管控。
枪头内部采用加厚真空热处理铬钼合金钢三爪，硬度 HRC58–62，加厚爪体抗撕裂，光滑不锈钢长钉杆牢牢咬合不打滑；原装爪片可稳定完成 35000 次重载铆接，相比轻型机型耗材寿命提升 20%。枪头免工具快拆设计，徒手 1 分钟拆装、清理金属碎屑，一线工人可自主维护，无需停机送修。
整机配 4Ah 大容量电池重 2.35kg，相比市面同拉力重型锂电枪轻 400g；加宽加厚防滑减震软胶握把，分散重载拉铆反震力，长时间手持重载作业手臂疲劳度更低；机身结构紧凑，设备夹层、钢结构狭小焊缝、机箱深处均可伸入作业。尾部大容量透明集钉筒，负压自动回收断芯杆，避免金属碎屑划伤重型工件。
适配 φ2.5–6.4mm 全材质铆钉：铝、铁、铜、高硬度不锈钢通用； 额外兼容：短款 / 长款 BOM 结构铆钉、灯笼铆钉、轻型海马钉，一台设备覆盖普通装配 + 高强度结构紧固双工艺，不用配备多把工具切换。
1. 18V 锂电搭载 BMS 六重防护：过充、过放、短路、过载、高温、卡钉自动断电锁枪；
2. 整机防尘密封结构，电池 IP54 防尘防水，适应工地粉尘、潮湿车间工况；
3. 工作噪音≤62dB，低于气动重型拉钉枪 95dB 高分贝噪音，室内厂房施工无需重型隔音防护；
4. 工作环境适配 - 10℃~65℃，冬季户外钢结构施工、夏季高温钣金车间稳定运行。
1. RL-HD25 重载锂电铆钉枪裸机 ×1
2. 18V 4Ah 大容量动力电池（套餐分一电一充 / 两电一充，可搭配 2Ah 轻量电池选配）
3. 专用大功率快充充电器（4Ah 电池 50 分钟满电）
4. 适配枪嘴 4 组：3.2/4.0/4.8/6.4mm
5. 加厚备用合金钢三爪夹爪 1 套
6. 拆装清洁毛刷、维护工具
7. 产品说明书、合格证、原厂 1 年保修卡
8. 加厚硬质防震手提工具箱（重型设备标配，防磕碰）
高低压储能机柜、电池包框架、大型电控箱厚钣金批量装配，BOM 结构铆钉高强度紧固，数显计数管控班组产能，适配规范化新能源流水线生产。
厂房钢构辅件、外墙幕墙加厚铝型材、阳光房重型框架、工地围挡厚板材铆接，32mm 长行程适配多层叠加钢材，户外无电源高空作业无线便携。
货车车厢、客车框架、电动车底盘、农机金属构件维修与批量生产，不锈钢厚铆钉、加长杆结构钉稳定拉断，替代笨重气动拉钉枪。
制冷机组、大型风机、工业设备机架、仓储重型货架多层钣金拼接，1–15mm 厚板材通用，三档动力灵活切换。
大型发光字、户外重型铝制标牌、展会重型金属展架加厚型材组装，狭小型材夹缝灵活操作。
1. 25KN 重载工业拉力，比 RL-HD20 拉力提升 25%，厚不锈钢、重型结构铆钉轻松加工；
2. 32mm 超长行程，适配超长杆铆钉、15mm 超厚多层板材，杜绝虚铆缺陷；
3. 智能 LCD 数显计数系统，产能统计、故障预警一体化，适配工厂标准化量产；
4. 加厚合金钢三爪，重载耐磨，耗材更换周期更长，降低长期使用成本；
5. 通用罗哥 18V 锂电平台，与 RL-518、RL-HD20 电池互通，车间工具通用省钱；
6. 无线锂电无气源束缚，适配车间量产、高空户外重型工程全场景；
7. 全套原厂配件配齐，CE、SGS 工业认证齐全，工厂批量采购、项目投标、外贸出口合规可用。
1. 适用：φ2.5–6.4mm 标准抽芯铆钉、长短款 BOM 结构钉、灯笼钉、轻型海马钉；
2. 不适用：7.0mm 及以上超大规格铆钉、重型环槽铆钉、大吨位海马钉、铆螺母；
3. 连续重载作业限值：不锈钢 / 结构钉连续 90 分钟建议停机 5 分钟散热，保护电机齿轮；
4. 环境限制：不可长期水下浸泡、强酸碱化工露天持续放置；超重型钢结构环槽铆钉需专用液压设备。
参数项目 | 技术规格指标 |
品牌型号 | ROCOL 罗哥 RL-HD25 重载智能数显无刷锂电铆钉枪 |
产品类型 | 全自动负压自吸抽芯铆钉枪（支持长短款 BOM 结构钉、灯笼钉、轻型海马钉） |
驱动系统 | 18V 全密封大功率纯铜无刷电机 + 加厚强化行星齿轮减速箱 |
额定供电平台 | DC18V 通用锂电，与 RL-518、RL-HD20 电池完全互通 |
整机重量（配标配 4Ah 电池） | 2.35kg |
裸机净重（不含电池） | 1.68kg |
整机外形尺寸 | 305mm×86mm×225mm |
运行噪音 | ≤62dB(A) |
适用工作环境温度 | -10℃ ~ +65℃ |
整机防护认证 | CE、SGS 工业检测；锂电池 IP54 防尘防泼溅 |
无刷电机设计寿命 | ≥4000 小时，无碳刷损耗，免定期更换碳刷 |
原装加厚三爪单次使用寿命 | ≥35000 次重载铆接作业 |
参数项目 | 规格数据 |
最大输出拉力 | 25000N（25kN）工业重载拉力 |
有效拉钉作业行程 | 32mm 超长行程（高于 RL-HD20 28mm、RL-518 26mm） |
单次完整铆接循环时长 | ≤2.5 秒（拉断 + 自动回收芯杆一体化完成） |
动力调节档位 | 低 / 中 / 高三档数字可调，LCD 屏幕实时显示档位 |
夹爪材质工艺 | 加厚真空热处理铬钼合金钢，表面淬火硬度 HRC58~62 |
断钉杆回收方式 | 大容积透明可拆卸集钉筒 + 内置负压自吸结构 |
核心智能配置 | 机身 LCD 液晶数显屏；累计总计数 + 单批次任务计件；故障代码预警（E1 低压 / E2 高温 / E3 卡钉过载 / E4 爪片磨损预警） |
内置多重保护 | 卡钉过载锁枪、高温自动断电、防空打、过流短路、电池六重安全防护 |
1. 铆钉适配直径：φ2.5mm / φ3.2mm / φ4.0mm / φ4.8mm / φ6.4mm
2. 兼容铆钉品类
1. 标准抽芯铆钉：铝、铁、铜、高硬度不锈钢全材质通用
2. 结构铆钉：长款 / 短款 BOM 钉、灯笼铆钉、轻型短海马钉
3. 标配枪嘴套件：4 组免工具快拆枪嘴（3.2/4.0/4.8/6.4mm）
4. 适配板材厚度区间
1. φ2.5~4.8mm 铝质铆钉：0.4~10mm 薄板、装饰型材
2. φ4.8/6.4mm 不锈钢 / BOM 结构钉：1~15mm 多层加厚钢板、铝型材叠加件
参数项 | 标配 4Ah 重载电池 | 选配 2.0Ah 轻量化电池 |
电池类型 | 18V 动力锂电包，强化电芯适配持续重载 | 18V 轻量化锂电包 |
电池保护系统 | BMS 六重防护：过充、过放、过热、短路、过载、卡钉联动断电 | 全套同等防护系统 |
电量显示 | 电池侧边 4 格 LED 剩余电量指示灯 | 4 格 LED 电量可视化 |
快充充满时长 | 专用大功率快充：50 分钟满电 | 60 分钟充满 |
满电续航参考值 | 4.0mm 铝铆钉约 820 支；4.8mm 不锈钢 / BOM 钉约 560 支 | 4.0mm 铝钉约 610 支；4.8mm 不锈钢钉约 400 支 |
电池充放电循环寿命 | ≥800 次完整充放电循环 | ≥800 次循环寿命 |
充电器输入电源 | AC220V 50Hz 国标工业市电 | AC220V 通用快充 |
· 照明：枪头前置 LED 高亮工作灯，独立按键控制，阴暗工位、机箱内部补光
· 操作结构：加宽防滑减震软胶握把，单指轻压式长行程扳机，缓冲重载反震
· 维护结构：枪头免工具旋转锁母，徒手 1 分钟拆装三爪、清理金属碎屑
· 散热结构：机身多通道对流散热风道，重载长时间作业控温稳定，不易降功率
1. RL-HD25 重载锂电铆钉枪裸机 ×1
2. 18V 锂电池（套餐可选一电一充 / 两电一充；4Ah 为主，2Ah 可选）
3. 配套大功率快充充电器 ×1
4. 3.2/4.0/4.8/6.4mm 替换枪嘴共 4 只
5. 加厚原厂合金钢备用三爪夹爪 1 套
6. 清洁毛刷、拆装维护小工具
7. 产品说明书、合格证、1 年原厂保修卡
8. 加厚硬质防震手提工具箱（重载机型标配）
1. 适用品类：φ2.5–6.4mm 标准抽芯铆钉、长短款 BOM 结构钉、灯笼钉、轻型海马钉；
2. 禁止使用品类：7.0mm 及以上大直径抽芯铆钉、重型环槽铆钉、大吨位海马钉、铆螺母；
3. 连续重载作业限值：不锈钢 / BOM 结构钉持续作业 90 分钟，建议停机 5 分钟散热，保护电机与齿轮；
4. 环境使用限制：不可长期水下浸泡、强酸碱化工露天持续放置；超重型钢结构环槽铆接需专用液压拉钉设备；
5. 电池互通特性：本机 18V 锂电池、充电器可与罗哥 RL-518、RL-HD20 整机通用，车间多机型共用电池，降低采购成本。
对比项目 | RL-518 | RL-HD20 | RL-HD25 |
最大拉力 | 20kN | 20kN | 25kN（重载升级） |
有效行程 | 26mm | 28mm | 32mm（最长） |
整机重量 | 2.0kg（4Ah 电池） | 1.9kg（2Ah 电池） | 2.35kg（4Ah 电池） |
铆钉上限 | 7.0mm，仅标准抽芯钉 | 6.4mm，支持短 BOM 钉 | 6.4mm，长短 BOM / 灯笼钉通用 |
智能数显计数 | 无 | LCD 基础计数 | LCD 全功能计数 + 故障预警 |
适配板材最大厚度 | 12mm | 13mm | 15mm 超厚多层板材 |
定位 | 轻型通用款 | 标准工业数显款 | 重载重型流水线旗舰款 |
1. 最大拉力 25000N，比 RL-518、RL-HD20 提升 25% 动力储备，高硬度不锈钢铆钉、多层加厚钢板、加长杆结构铆钉一次拉断，无打滑、虚铆、拉不动缺陷，大幅降低工件报废率。
2. 搭载强化加厚行星齿轮箱 + 全密封大功率无刷电机，持续重载输出不衰减；无碳刷设计，电机寿命达 4000 小时，是普通有刷机型 3 倍，长期批量生产无需频繁更换碳刷，减少停工维修成本。
3. 三档数字精准调压：低档薄铝防板材拉伸变形、中档常规钣金通用、高档重载厚板 / BOM 结构钉，力度匹配精准，兼顾装配精度与紧固强度。
1. 32mm 有效拉钉行程，远超 RL-HD20（28mm）、RL-518（26mm），可处理 1–15mm 多层叠加厚钢板、深沉孔工件、超长杆 BOM 结构铆钉，行程余量充足，无需二次补拉，铆接一致性更高。
2. 针对储能机柜、商用车底盘、重型钢结构加长铆钉优化，深槽、厚型材狭小铆接点也能完全咬合，杜绝芯杆残留、铆头不平整等质量问题。
3. 操作容错率更高，工件无需紧贴枪头极限施压，异形、凹凸工件施工更灵活。
1. 高清液晶大屏集成总累计计数 + 单批次任务计件，车间精准统计班组产能，设定目标数量后完成自动锁枪提醒，杜绝漏铆、少铆，便于绩效考核与产品质量追溯。
2. 故障代码实时预警：E1 低压、E2 高温、E3 卡钉过载、E4 夹爪磨损提前提示，提前预判易损件更换周期，避免大批量生产中途设备故障停工。
3. 屏幕同步显示当前动力档位，操作可视化，新手快速上手，降低人工培训成本。
1. 枪爪采用加厚真空热处理铬钼合金钢，硬度 HRC58~62，爪体加厚抗撕裂，光滑不锈钢长钉杆牢牢咬合不打滑；单套爪片可稳定完成 35000 次重载铆接，相比轻型机型耗材寿命提升 20%。
2. 免工具快拆枪头设计，徒手旋转锁母即可拆装爪片、清理金属碎屑，1 分钟完成维护，一线工人自主检修，不用送修耽误产线进度。
3. 负压大容积透明集钉筒，自动回收断芯杆，直观查看存储余量，避免金属碎屑划伤重型钣金工件、地面滑倒安全隐患。
1. 本机 18V 锂电池、快充充电器与 RL-518、RL-HD20 完全通用，车间同时配备轻、中、重载三款机型，无需分开采购多套电池，资金投入更少。
2. 标配 4Ah 大容量重载电池，满电可拉 820 支铝铆钉、560 支不锈钢 / BOM 结构钉，满足全天重载流水线作业；可选 2Ah 轻量化电池，兼顾户外移动施工轻便需求。
3. BMS 六重电池安全防护：过充、过放、短路、过载、高温、卡钉联动断电，高温重载工况杜绝电池鼓包、烧机；快充 50 分钟充满 4Ah 电池，充电等待时间短，双电池轮换实现不间断生产。
1. 无需空压机、气管、气源管路，户外钢结构、幕墙高空、工地无电源场地、储能现场安装随拿即用，不存在气管缠绕、管路漏气、冬季管路结冰等气动枪痛点。
2. 运行噪音≤62dB (A)，远低于重型气动拉钉枪 95dB 高分贝噪音，厂房、室内装配施工无需佩戴重型隔音耳罩，改善车间作业环境。
3. -10℃~65℃宽温稳定运行，冬季户外钢结构施工、夏季高温钣金车间连续作业不降功率；整机防尘密封，电池 IP54 防尘防泼溅，适配粉尘多的重工车间工况。
1. 兼容 φ2.5–6.4mm 铝、铁、铜、高硬度不锈钢标准抽芯铆钉；额外支持短款 / 长款 BOM 结构钉、灯笼铆钉、轻型海马钉，RL-518 仅支持普通抽芯钉、RL-HD20 仅适配短款 BOM 钉，本机结构铆钉适配范围更广。
2. 新能源、商用车、钢结构等高强度装配工艺，单台设备兼顾普通装配与结构紧固，无需多把工具切换，提升产线周转效率。
1. 搭配 4Ah 大容量电池整机仅 2.35kg，相比市面同吨位重型锂电拉钉枪轻 400g；加宽加厚防滑减震软胶握把，有效缓冲重载拉铆反震力，长时间手持作业手臂酸胀感大幅降低。
2. 机身紧凑结构，设备夹层、钢结构焊缝夹缝、重型机箱深处狭小工位均可伸入操作；枪头独立按键 LED 高亮工作灯，阴暗机房、夜间户外施工自带补光，单人独立作业无需辅助照明。
3. 整机抗冲击工程塑料外壳，高空轻微坠落不易开裂损坏，适配工地粗放作业环境。
1. 出厂标配硬质防震工具箱、4 组规格枪嘴、加厚备用三爪、全套清洁维护工具，到手直接开工，无需额外采购耗材。
2. 通过 CE、SGS 工业检测认证，资质齐全，储能、钢结构工程项目投标、外贸出口均可合规使用；整机原厂质保 1 年，全国经销商联保，后期原厂爪片、电池长期现货供应，耗材复购成本低。
1. 动力：25KN 重载拉力，高于 20KN 的 RL-518、RL-HD20，专攻厚板、不锈钢、重型结构铆钉；
2. 行程：32mm 超长行程，适配 15mm 超厚多层板材，两款轻型机型最大仅适配 12/13mm 板材；
3. 智能系统：全功能数显 + 多故障预警，计数管理更完善；
4. 结构铆钉：长短款 BOM 钉、灯笼钉通用，适配高强度重工装配；
5. 定位：工厂重载流水线、新能源储能、商用车、钢结构主力旗舰机型，前两款仅适合轻型、中型常规装配。
依托25KN 重载拉力、32mm 超长行程、全系列 BOM 结构铆钉兼容、LCD 产能计数四大核心特性，主打厚板材、高强度结构装配、重工流水线、户外重型工程，覆盖新能源、商用车、钢结构、重型钣金、轨道交通五大核心领域，细分场景如下：
1. 高低压储能柜、电池 PACK 外壳、大型变频控制柜批量装配，多层加厚钣金拼接，大量使用长短款 BOM 结构铆钉做高强度抗震紧固；
2. 储能设备密闭箱体、电池支架、防护面板铆接，32mm 长行程适配多层 1–15mm 厚钢板，无虚铆、无芯杆残留；
3. 产线标准化生产，LCD 计数功能统计班组日产能，实现漏铆管控、质量追溯，适配新能源自动化流水线；
4. 储能电站户外现场安装，无线锂电无需空压机，户外无电源场地高空柜体装配更便捷。
1. 货车车厢、挂车厢体、客车车身框架、电动车底盘结构件铆接，长期行车震动环境，BOM 铆钉防松脱优势突出；
2. 农机、工程机械外壳、底盘支架、防护护板加厚不锈钢板材装配，25KN 重载拉力轻松拉断高硬度不锈钢长杆铆钉；
3. 汽车电池包壳体、车身铝钢异种板材拼接，三档动力可调，薄板防拉伸、厚板保紧固；
4. 汽配维修厂重型车厢翻新、车架加固，兼顾批量生产与现场维修。
1. 厂房钢构辅件、轻钢厂房框架、外墙加厚幕墙铝型材、重型阳光房主梁装配，多层叠加厚型材专用 32mm 超长行程；
2. 工地围挡、设备钢结构支架、风电塔筒小型配件高空铆接，整机轻量化重载机身，单人高空长时间手持不累；
3. 室外屋顶、高架幕墙无电源施工，摆脱气管、线缆束缚，冬季低温 - 10℃稳定工作，无气动枪管路结冰故障；
4. 大型钢结构展馆、户外广告牌重型铝制骨架加固，兼容灯笼铆钉、轻型海马钉。
1. 大型制冷机组、工业风机、空压机、除尘设备厚钣金壳体拼接，1–15mm 多层钢板通用；
2. 重型仓储货架、工业工作台、设备机架批量生产，每日上千次重载连续作业，加厚三爪耐磨耐用；
3. 高低压配电柜、通信大型机箱、工控封闭柜体内部狭小夹层铆接，紧凑机身伸入夹缝操作；
4. 五金重工设备外壳、金属防护箱体批量加工，数显计数方便车间核算产量、预判爪片更换周期。
1. 地铁、轻轨车厢内饰框架、车门钣金、车厢支架装配，BOM 结构铆钉满足轨道交通抗震、抗疲劳标准；
2. 轨道检修设备、隧道通风设备金属壳体铆接，粉尘、潮湿车间适配整机 IP54 防尘防护；
3. 机车内部密闭箱体单侧盲铆作业，仅单面可操作，BOM 铆钉无需双面施工，大幅提升装配效率。
1. 户外大型发光字、高承重铝制广告牌、展会重型金属展台、大型货架展示柜加厚型材组装；
2. 商场钢结构隔断、酒店重型金属装饰线条、幕墙加厚装饰铝板现场安装；
3. 图文加工厂大型标识批量生产，阴暗厂房搭配前置 LED 补光灯，单人独立作业。
1. 0.4–10mm 薄铝型材、装饰面板：低档动力，防止板材拉伸变形，适配 φ2.5/3.2/4.0mm 普通铝铆钉；
2. 常规钣金、货架、门窗通用装配：中档动力，适配 4.0/4.8mm 铝、铁、不锈钢抽芯铆钉；
3. 1–15mm 厚钢板、不锈钢长钉、长短款 BOM 结构钉、灯笼钉：高档动力，依靠 25KN 拉力 + 32mm 超长行程一次性完整拉断；
4. 工厂流水线全天量产：选配 4Ah 双电池轮换，续航不间断，开启计数功能做产能管理；
5. 高空、户外无电源施工：优先 4Ah 大容量电池，续航充足，无线无管线更安全。
1. 不可加工 7.0mm 及以上大规格抽芯铆钉、重型环槽铆钉、大吨位海马钉、铆螺母；
2. 不适用于水下长期浸泡、强酸碱化工露天持续腐蚀环境；
3. 超大型重型钢结构、桥梁主体环槽铆接（需专用重型液压拉钉设备）；
4. 微型精密电子薄板小件（轻型 RL-HD20 更适配）。
本机为重载数显旗舰机型，区别于 RL-518、RL-HD20，拥有25KN 重载拉力、32mm 超长行程、全功能 LCD 故障预警、兼容长短款 BOM 结构钉，教程包含部件识别、数显设置、重载铆接流程、重载专项保养、故障排查、安全规范全套内容。
1. 枪嘴（3.2/4.0/4.8/6.4mm 四组重载专用枪嘴）
2. 免工具快拆锁母、加厚合金钢三爪夹爪组件
3. 大容量透明负压集钉筒（适配长结构钉杆收纳）
4. 高清 LCD 智能数显操作屏（计数、档位、故障代码显示）
5. 低 / 中 / 高三档重载动力调节拨钮
6. LED 独立照明按键、加长缓冲主扳机（抵消 25KN 重载反震）
7. 18V 重载锂电仓、侧边 4 格 LED 电量指示灯
8. 加宽减震防滑软胶重载握把、多通道大功率散热风道
1. 将 18V 锂电池插入原厂大功率快充，接通 220V 市电；标配 4Ah 重载电池50 分钟满电，选配 2Ah 轻量电池 60 分钟充满。
2. 电池沿机身底部滑槽推入，听见卡扣 “咔哒” 锁紧；侧边 LED 灯可实时查看剩余电量，低于 1 格建议停止重载作业及时充电。
3. 拆卸电池：按住底部防滑卡扣向下滑出；长期存放必须取下电池，每月补充 50% 电量存放。
4. 互通说明：本机 18V 电池、充电器可与 RL-518、RL-HD20 完全互换，车间多机型可共享电池。
1. 根据铆钉外径选取同规格枪嘴，枪嘴外侧刻印 3.2/4.0/4.8/6.4mm 标识，严禁小枪嘴装大铆钉。
2. 徒手逆时针拧开枪头锁母，装入匹配枪嘴，手动拧紧锁母，无需扳手；重载工况务必拧紧，防止枪嘴弹出。
3. 旋转尾部集钉筒至锁紧位置，检查无松动缝隙，长 BOM 钉杆容易从缝隙漏出划伤厚钢板工件。
· 低档：0.4–10mm 薄铝型材、φ2.5/3.2mm 铝铆钉；拉力柔和，避免薄板拉伸变形，装饰件专用
· 中档：常规钣金、门窗、货架、4.0/4.8mm 铝 / 铁铆钉；日常批量通用装配
· 高档（重载专用）：1–15mm 多层加厚钢板、不锈钢铆钉、长短款 BOM 结构钉、灯笼钉、轻型海马钉；25KN 拉力 + 32mm 超长行程一次性拉断，无虚铆缺陷
装入电池自动点亮屏幕，首页实时显示：总累计铆接次数、单批次任务计数、当前动力档位、剩余电量、设备状态；每成功完成一次铆接，计数数字自动 + 1。
1. 长按屏幕设置键 3 秒进入参数菜单；
2. 切换「任务目标数量」，通过加减键输入单批次加工总量（50/100/500 颗）；
3. 确认保存返回主界面，铆接次数达到设定值，屏幕闪烁报警、设备临时锁枪，提醒班组更换批次；
4. 长按减号键 2 秒解除锁枪，可单独清零当前批次计数，总累计记录保留用于月度产量统计。
1. 单批次清零：长按减号键 2 秒，仅清空当日 / 单批数量，整机总铆接历史保留；
2. 整机总计数重置：同时长按加减键 5 秒，全部历史铆接数据归零，新机检修、新产线启用使用。
屏幕弹出故障代码，快速定位重载工况故障：
· E1：低压保护，电池亏电，停止重载作业充电
· E2：高温过热保护，长时间打不锈钢 / BOM 钉触发，停机冷却
· E3：卡钉过载锁枪，长结构钉杆卡滞、夹爪咬合失效
· E4：夹爪磨损预警，累计 35000 次后提示更换加厚三爪
· E5：过载电流保护，超规格强行拉钉触发锁枪
· E6：电池通讯异常，重新插拔电池即可恢复
短按灯光独立按键，枪头 LED 常亮；再按关闭；储能机柜、钢结构夹缝、夜间户外施工专用补光。
1. 装入铆钉 抽芯铆钉 / 长短款 BOM 结构铆钉，芯杆朝前从枪嘴外侧完全插入，内部加厚三爪自动夹紧，长杆结构钉需完全顶入底部，防止中途打滑。
2. 垂直压紧工件（重载关键步骤） 枪嘴 90° 垂直紧贴厚板材铆接孔，轻微向前施压固定机身；重载 25KN 拉力反震力大，倾斜会造成铆头单边变形、夹爪崩齿、工件报废。
3. 扣动缓冲扳机完成铆接 单指按压加长缓冲扳机，电机启动，32mm 长行程持续拉力输出；听到清晰 “咔嚓” 断裂声、机身轻微震动即代表芯杆完全拉断，厚不锈钢 / BOM 钉延长 0.5 秒再松扳机。
4. 松开扳机自动复位、回收断杆 松开扳机，传动机构自动回退，断钉杆依靠负压吸入大容量透明集钉筒；直接垂直移开枪身，单次铆接完成。
5. 批量流水线循环作业 重复装钉 — 垂直贴合 — 扣扳机流程；全天重载量产建议搭配两块 4Ah 电池轮换，避免中途断电停工。
1. 第一步：取下锂电池彻底断电，杜绝重载误触扳机弹出钉杆伤人；
2. 逆时针徒手拧下前端锁母，取出枪嘴；
3. 向外拔出整套加厚三爪组件，毛刷清理爪缝金属碎屑、不锈钢锈渣；重载不锈钢作业会产生大量硬质金属粉尘，必须清理干净；
4. 爪片出现打滑、崩齿、磨损、屏幕 E4 预警时，更换原厂加厚合金钢三爪；爪片接触面薄涂高温润滑脂，提升重载咬合寿命；
5. 反向依次装回夹爪、枪嘴，手动拧紧锁母（重载务必锁紧）；
6. 集钉筒每日清空，打 BOM 长钉建议每 200 颗清理一次，满筒堵塞负压通道，极易出现卡钉、拉不断故障。
1. 断电拆解枪头、三爪、集钉筒，全部金属碎屑清理干净；
2. 干布擦拭机身油污，疏通机身两侧大功率散热风道，粉尘堵塞会快速触发 E2 高温保护；
3. 擦拭电池金属触点，去除金属粉末，防止重载大电流短路烧主板。
1. 三爪摩擦面均匀涂抹高温耐磨润滑脂；
2. 检查枪嘴内壁有无磨损、变形，重载磨损枪嘴立即更换；
3. 空载短按扳机 3–5 次，排空内部残留细小金属碎渣；
4. 查看屏幕总累计计数，接近 35000 次提前备货加厚三爪，避免产线停工。
1. 彻底清空集钉筒，整机全部配件清洁无金属粉尘；
2. 锂电池单独取出，存放阴凉干燥处，保持 50%-70% 电量；
3. 整机装入配套硬质防震工具箱，存放 0~40℃干燥环境，防雨淋、粉尘、酸碱腐蚀气体。
1. 全程佩戴加厚护目镜，重载不锈钢断杆冲击力更大，防止金属碎屑弹伤眼部；
2. 严禁无铆钉空扣扳机，重载齿轮、三爪空载撞击极易损坏传动结构；
3. 不锈钢、BOM 结构钉连续重载作业 90 分钟，必须停机 5 分钟散热，保护大功率无刷电机；
4. 钢结构高空作业双手握紧机身，配备防坠绳，工具坠落会造成严重安全事故；
5. 禁止淋雨、潮湿粉尘车间长期无防护使用，电池仅 IP54 防泼溅，深水、重度水雾会短路烧毁电控主板；
6. 设备检修、更换三爪 / 枪嘴前，必须取出锂电池断电；未成年人禁止操作重载设备。
故障现象 | 故障根源 | 处理方案 |
扣扳机无反应、屏幕黑屏不点亮 | 1. 电池亏电 E1；2. 电池未卡紧；3.E2 高温保护 | 充电 / 重新安装电池 / 静置冷却 10 分钟 |
厚不锈钢、BOM 钉拉不断、频繁打滑 | 1. 三爪磨损 E4 预警；2. 枪嘴规格不匹配；3. 档位未切高档 | 更换加厚三爪；更换对应枪嘴；切换重载高档 |
长结构钉断杆无法吸入集钉筒、持续卡钉 | 1. 集钉筒装满；2. 枪头金属碎屑堵塞；3. 锁母未拧紧 | 清空集钉筒；完整拆解枪头清理；锁紧锁母 |
屏幕显示 E3 过载锁枪 | 长 BOM 钉杆卡滞、夹爪咬合失效 | 断电拆解清理卡滞钉杆，润滑三爪后重试 |
机身持续发烫、频繁 E2 高温停机 | 长时间不间断重载铆接、散热孔堵粉尘 | 停机冷却，清理机身散热风道灰尘，分段作业 |
计数数字不自动累加 | 铆钉未完全拉断、芯杆未彻底脱落 | 调高动力档位重新铆接，清理三爪碎屑 |
LED 灯无法点亮 | 电池电量耗尽 / 灯光按键故障 | 充电；故障持续联系售后检修电控屏 |
1. 仅适配 φ2.5–6.4mm 标准抽芯铆钉、长短款 BOM 结构钉、灯笼钉、轻型海马钉；禁止使用 7.0mm 及以上大铆钉、重型环槽铆钉、大吨位海马钉、铆螺母，超规格会直接打裂齿轮、撕裂三爪；
2. 不可长期水下浸泡、强酸碱化工露天持续作业，腐蚀内部重载传动结构；
3. 禁止暴力摔砸、敲击机身，重载齿轮、LCD 数显屏幕极易碎裂损坏，人为损坏不在质保范围；
4. 禁止私自拆解机身无刷电机、电控数显主板，拆解直接丧失 1 年原厂整机质保；
5. 不建议用于微型精密薄板小件加工，25KN 重载拉力易压变形超薄板材，该工况选用 RL-HD20 更合适。
本机型为工业重载旗舰款，采购分为零售散户采购、工厂批量 / 工程投标采购、外贸出口采购、耗材复购四大板块，结合本机 25KN 重载、32mm 长行程、LCD 全功能数显、兼容 BOM 结构钉、三机型电池互通特性，完整覆盖咨询选型、下单付款、发货验收、售后全流程。
正规采购渠道：线上京东工业品、天猫工具旗舰店、1688 零售散单；线下本地五金机电市场罗哥授权经销商。 咨询核心要点，避免选错机型：
1. 确认完整型号RL-HD25 重载数显款，区分 RL-518 普通款、RL-HD20 中型数显款，确认 25KN 拉力、32mm 行程、可加工长短款 BOM 结构铆钉、带全故障预警 LCD 屏；
2. 电池套餐选配：
1. 户外高空、每日重载批量加工：4Ah 两电一充顶配；
2. 小型维修、间断施工：4Ah 一电一充；
3. 轻量化短途上门：可选 2Ah 一电一充；
3. 核对标准配件：4 组重载枪嘴、加厚备用三爪、大功率快充、硬质防震工具箱、说明书、保修卡；
4. 确认售后：整机 1 年原厂质保、7 天无理由退换、破损补发、原厂耗材现货供应。
1. 新能源、商用车、厚不锈钢、多层 10–15mm 板材、大量 BOM 结构钉：必选 RL-HD25 重载款，轻型机型拉力、行程不足易虚铆；
2. 工厂需要产能统计、产线质量追溯、磨损预警：优先本机 LCD 全功能计数预警系统；
3. 车间同时配备 RL-518/RL-HD20：确认本机 18V 电池互通，共用电池降低投入。
1. 线上平台：加入购物车，填写收货地址，微信 / 支付宝 / 银行卡平台担保支付；
2. 线下门店：现场看机、通电试机，现金、微信、刷卡付款，保留销售小票。
1. 线上现货订单：付款 1–2 个工作日出库，加厚泡沫 + 硬质工具箱双层防护，快递配送；
2. 线下门店：付款直接整套带走，现场测试计数、三档动力、LED 灯光、伸缩行程。
1. 外包装检查：无挤压、破损、进水，ROCOL 品牌标识完整；
2. 配件清点：主机、锂电池、快充、3.2/4.0/4.8/6.4mm 枪嘴、加厚备用三爪、清洁工具、合格证、保修卡、工具箱；
3. 整机通电功能测试：
1. 装入电池，LCD 屏幕点亮，计数累加、故障代码显示正常；
2. 切换低 / 中 / 高三档动力，空载 32mm 伸缩行程无卡顿异响；
3. 独立 LED 照明按键正常；
4. 外观质检：机身无磕碰、数显屏无裂纹、三爪无崩齿磨损；
5. 异常处理：缺件、屏幕失灵、拉力异常，拍照联系商家免费退换补发。
保存订单记录、购买小票、原厂保修卡；电机、数显主板整机质保 1 年，三爪、枪嘴属于易损件不在保修范围，可单独采购原厂重载耗材。
1. 统计采购数量、电池套餐配比（4Ah/2Ah、一电 / 两电搭配）、是否同步采购铆钉、备用加厚三爪耗材；
2. 对接罗哥厂家直供、一级授权经销商，至少 3 家比价；
3. 索取全套投标资质文件：品牌授权书、营业执照、CE、SGS 检测报告、产品参数合格证（新能源、钢结构项目投标必备）；
4. 批量专属咨询：免费上门实操培训、批量耗材折扣、账期、破损包换政策。
1. 阶梯批发价：1 台零售价、5–9 台中端批发价、≥10 台工厂底价，年度长期合作可谈分销底价；
2. 商务条款协商：包邮、整机破损换新、批量赠送备用三爪、免费线上技术教学；
3. 定制需求：外贸中性无标包装、企业 LOGO 印字、铆钉打包优惠、分批次交货。
1. 小额批发 5–9 台：1688 线上电子采购订单，约定交货周期、破损补发、质保条款；
2. 大额企业采购、政府 / 工程投标项目：签订纸质购销合同，写明型号 RL-HD25、配件清单、交货时间、质保期限、增值税发票类型、违约责任。
1. 现货小批量：全款结清当日安排出库；
2. 长期合作工厂大客户：协商预付 30% 定金，货物验收合格结清尾款；
3. 对公采购：公对公转账，商家开具增值税专票 / 普票，财务凭证归档入库。
1. 现货库存：付款 2 日内统一打包，多台设备外加木架加固，防止重载工具箱磕碰损坏数显屏幕；
2. 大件走工业专线物流，送货上门或仓库自提，提供物流跟踪单号；
3. 随货配套资料：合格证、CE/SGS 检测报告、保修卡、批量出货清单、发票。
1. 数量核对：对照采购订单清点整机、电池、全套配件数量；
2. 抽样功能检测：每批次抽取 10% 设备，测试 LCD 计数、三档重载动力、32mm 拉钉行程、故障预警功能；
3. 资料归档：购销合同、检测报告、发票、出库单统一存档，建立车间设备台账；
4. 不合格品统一退回供应商，往返运费由供货方承担，免费换新合格整机。
1. 免费技术支持：线上远程教学，大批量采购可预约工程师上门实操培训，讲解 BOM 结构铆钉、厚板重载铆接工艺；
2. 原厂重载耗材长期现货：加厚三爪、全套枪嘴、18V 电池、充电器批量采购享阶梯折扣；
3. 全国经销商联保，重载设备故障就近维修，减少产线停工损失。
1. 发送询盘，确认 RL-HD25 包装方案（品牌彩盒 / 中性无标包装），本机 18V 充电器适配各国 220V 市电；
2. 向供应商索取 CE、SGS 全套认证、装箱单、形式发票 PI，用于海外清关；
3. 收取 30% 定金后安排备货，尾款结清完成打包、报关；
4. 海运 / 空运发货，随货提供全套清关资料，支持整柜、小批量拼单出货；
5. 可协商 EXW/FOB/CIF 贸易条款，核算落地综合采购成本。
1. 高频重载易损耗材：加厚合金钢三爪夹爪、3.2–6.4mm 重载枪嘴、18V 4Ah/2Ah 替换电池、大功率快充充电器；
2. 采购渠道：原合作经销商、厂家配件仓，批量采购耗材享受批发优惠；
3. 发货时效：常规耗材现货当日发出，不耽误重工车间、储能产线生产。
1. 认准完整型号RL-HD25，切勿混淆 RL-518、RL-HD20，三者拉力、行程、结构铆钉适配、智能功能差异巨大，重载工况选错会频繁打滑、虚铆；
2. 拒绝低价裸机陷阱，下单前确认套餐包含电池、快充、全套枪嘴、加厚备用三爪，避免后期额外加价采购配件；
3. 新能源、钢结构、投标项目务必索要 CE、SGS 工业检测报告，无合规资质无法通过项目验收；
4. 收货必须通电测试 LCD 数显屏与故障预警功能，屏幕损坏、计数失效属于重载机型核心故障，当场退换；
5. 仅选择罗哥官方授权渠道，仿冒产品无 25KN 真实重载拉力、三爪易断裂、无数显故障预警，且无原厂 1 年整机质保；
6. 重工流水线全天量产，优先选配 4Ah 双电池套餐，续航充足，搭配 RL-518/RL-HD20 可共享电池，降低车间整体采购成本；
7. 重载机型运输易损坏数显屏幕，收货开箱全程拍照留证，磕碰破损立即联系商家补发换新。
1. 整机无刷电机、LCD 数显电控主板原厂质保 1 年（非人为损坏、未私自拆机）；
2. 易损耗件：加厚三爪夹爪、枪嘴、密封圈属于正常消耗件，不在免费保修范围，长期供应原厂重载替换耗材；
3. 人为摔砸、进水、超规格强行拉 7.0mm 铆钉、私自拆解电机主板造成损坏，不在保修范畴；
4. 本机 18V 锂电池、充电器与 RL-518、RL-HD20 通用，车间多机型搭配采购可共享电池资源，压缩工具采购预算。
