RL-HD20
罗哥
| 数量： | |
|---|---|

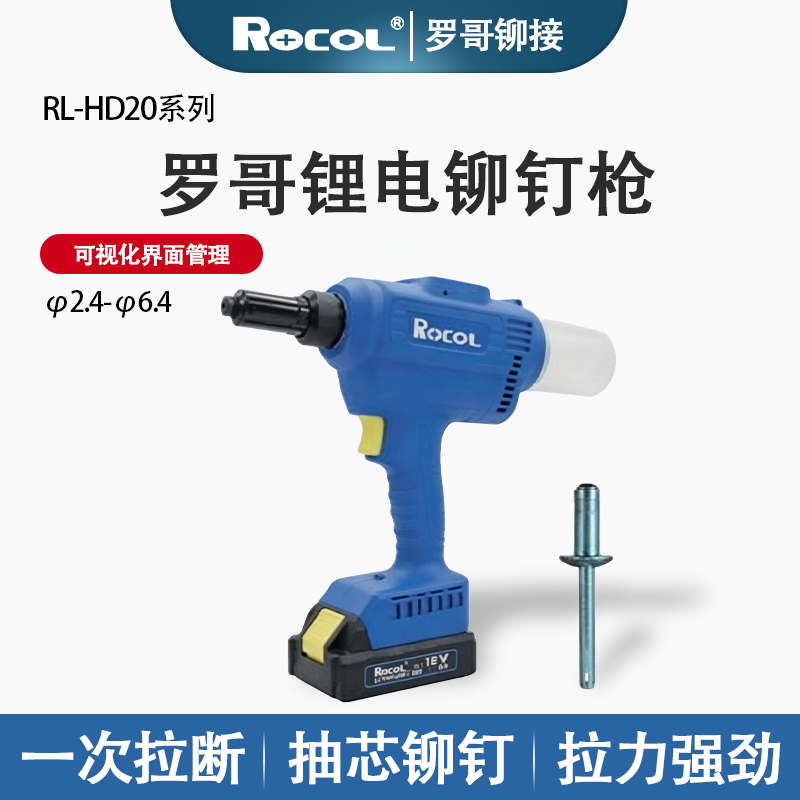

罗哥 RL-HD20 是 ROCOL 罗哥推出智能数显轻量化无刷锂电抽芯铆钉枪，主打计数管控、超长 28mm 行程、1.9kg 超轻机身，主打钣金厂、配电柜、广告标识、门窗批量装配场景，是对标 RL-518 的轻量化智能升级款，可通拉常规抽芯铆钉与部分短款结构型 BOM 钉，无需空压机、无线缆束缚，移动、高空、流水线作业适配度极高。
· 定位：轻型工业智能锂电拉钉枪，兼顾维修门店、小型加工厂批量生产
· 核心特色：机身自带LCD 数字显示屏，实时统计铆接次数，方便工厂产能管控、质量追溯
· 供电平台：通用罗哥 18V 锂电系统，2.0Ah 轻量化电池为主，可选配 4Ah 大容量电池提升续航
搭载密封式纯铜无刷电机，行星齿轮减速传动，最大输出拉力 20000N（20kN），输出力度稳定；电机无碳刷损耗，使用寿命是传统有刷机型 2 倍，长时间批量铆接发热更低，不易降功率停机。
有效拉钉行程 28mm，比 RL-518 行程更长，适配厚板材、加长杆铆钉、短款结构 BOM 钉，厚型材多层叠加铆接也能一次拉断，杜绝铆接不彻底、芯杆残留、铆钉虚铆松动问题。
机身正面集成液晶数显屏幕，开机自动记录累计拉铆数量，实时显示单次作业计数；工厂可每日统计产能，方便车间生产量化管理、设备损耗周期预判，适配规范化钣金、电控柜流水线生产。
枪头内置真空热处理铬钼合金钢三爪，硬度 HRC58~62，不锈钢钉杆不易打滑；原装爪片单次可完成 30000 次稳定铆接，枪头免工具快拆，1 分钟完成爪片更换、碎屑清理，维护门槛低。
整机仅重 1.9kg（搭配 2.0Ah 电池），机身紧凑短小，长时间单手握持无负重感；防滑减震软胶握把，重心后置平衡设计，高空、狭小机柜内部长时间作业不易手酸。尾部配备大容量透明可拆卸集钉筒，自动收纳断芯杆，防止金属碎屑划伤工件、散落地面。
标准适配 φ2.5–6.4mm 全材质抽芯铆钉：铝、铁、铜、不锈钢通用；主打 4.8/6.4mm 工业常用不锈钢铆钉，适配门窗、钣金、电控箱主流铆接规格，标配多尺寸替换枪嘴，到手直接切换使用。
1. 18V 锂电池搭载 BMS 五重保护：过充、过放、短路、过载、高温自动断电；
2. 卡钉、堵杆自动停机保护，避免损坏齿轮与夹爪；
3. 整机防尘密封结构，工作噪音≤60dB，室内车间、居民区施工低噪不扰民；
4. 工作环境适配 - 10℃~60℃，冬季户外、高温车间稳定运行。
1. RL-HD20 锂电铆钉枪裸机 ×1
2. 18V 2.0Ah 锂电池（套餐分一电一充 / 两电一充，可选 4Ah 大容量电池）
3. 专用快充充电器（≤60 分钟充满 2.0Ah 电池）
4. 适配枪嘴 4 组：3.2/4.0/4.8/6.4mm
5. 备用合金钢三爪夹爪 1 套
6. 拆装扳手、清洁毛刷、产品说明书、合格证、保修卡
7. 加厚彩色防震包装盒（可选升级硬质工具箱）
1. 钣金电控行业：配电箱、储能柜、设备机箱、制冷外壳批量拼接铆接（数显计数适配工厂产能管理）；
2. 门窗护栏工程：断桥铝门窗、阳光房、不锈钢护栏、广告门头、灯箱铝框装配；
3. 五金与维修：货架、铝梯、家电外壳修复、汽配钣金、金属桥架现场施工；
4. 高空移动作业：外墙小件安装、工地无电源现场、上门维修，轻量化机身高空作业更安全；
5. 标识加工行业：铝制标牌、不锈钢铭牌、展示展架批量加工；
6. 小型结构件加工：短款 BOM 结构铆钉、加厚板材多层型材铆接（依托 28mm 加长行程）。
1. 智能数显计数：行业同价位少见产能统计功能，工厂生产管控更便捷；
2. 28mm 超长行程：优于常规 26mm 机型，厚板、加长铆钉、短结构钉通吃；
3. 超轻 1.9kg 机身，搭配轻量化 2.0Ah 电池，长时间作业疲劳度大幅降低；
4. 无刷电机 20kN 工业级拉力，不锈钢铆钉稳定拉断，故障率低、维保成本少；
5. 无线锂电设计，摆脱空压机、电源线，室内户外全场景通用；
6. 通用罗哥 18V 锂电平台，可与 RL-518 电池互换，车间工具电池通用，降低采购成本；
7. 全套配件配齐，CE、SGS 权威认证，门店零售、工厂批量采购、外贸出口均可使用。
1. 适用：φ2.5–6.4mm 标准抽芯铆钉、短款 BOM 结构铆钉；
2. 不适用：铆螺母、大规格环槽铆钉、海马钉、7.0mm 及以上大直径铆钉；
3. 连续作业建议：不锈钢重载连续 60 分钟停机 5 分钟散热，延长电机寿命；
4. 不适合水下、强酸碱化工露天长期放置使用。
项目 | 技术规格 |
品牌型号 | ROCOL 罗哥 RL-HD20 智能数显无刷锂电铆钉枪 |
产品类型 | 无线全自动自吸式抽芯铆钉枪（支持短款 BOM 结构钉） |
驱动系统 | 18V 密封纯铜无刷电机 + 行星齿轮减速传动 |
额定电压 | DC 18V 通用罗哥锂电平台（与 RL-518 电池互通） |
整机重量（配 2.0Ah 电池） | 1.9kg |
裸机重量（不含电池） | 1.32kg |
外包装尺寸 | 330mm×265mm×90mm |
运行噪音 | ≤60dB (A)，室内低噪作业 |
工作环境温度 | -10℃ ~ +60℃ |
整机认证 | CE、SGS 检测认证；电池 IP54 防尘防水 |
电机使用寿命 | 无刷结构≥3000 小时，免更换碳刷 |
原装三爪单次使用寿命 | ≥30000 次稳定铆接 |
项目 | 参数指标 |
最大输出拉力 | 20000N（20kN）工业级拉力 |
有效拉钉行程 | 28mm（加长行程，优于常规 26mm 机型） |
单次铆接循环时长 | ≤2.3 秒（拉断 + 自动回收芯杆一体化） |
动力档位 | 低 / 中 / 高三档动力可调 |
夹爪材质 | 真空热处理铬钼合金钢，硬度 HRC58~62 |
断杆回收方式 | 负压自吸 + 大容量透明可拆卸集钉筒 |
特色功能 | 机身 LCD 液晶数显屏，累计拉铆计数、产能统计 |
保护机制 | 卡钉过载自动停机、高温断电、防空打保护 |
1. 适配直径：φ2.5mm / φ3.2mm / φ4.0mm / φ4.8mm / φ6.4mm
2. 兼容铆钉类型
1. 标准抽芯铆钉：铝、铁、铜、全不锈钢通用
2. 短款 BOM 结构铆钉、灯笼钉 / 海马短钉
3. 标配枪嘴套件：4 组快拆枪嘴（3.2/4.0/4.8/6.4mm），免工具拆装
4. 适配板材厚度
1. 2.5~4.8mm 铝钉：0.4~9mm 薄板、装饰型材
2. 6.4mm 不锈钢 / BOM 钉：1~13mm 多层厚板材、加长杆铆钉
参数项 | 标配 2.0Ah 轻量电池 | 选配 4Ah 大容量电池 |
电池规格 | 18V 动力锂电池包 | 18V 大容量锂电包 |
电池防护 | BMS 五重智能保护：过充、过放、过热、短路、过载 | 同标准防护系统 |
电量显示 | 电池侧边 4 格 LED 剩余电量指示灯 | 4 格 LED 电量显示 |
标准快充时长 | ≤60 分钟满电 | 50 分钟满电 |
满电续航参考 | 4.0mm 铝铆钉约 580 支；4.8mm 不锈钢钉约 360 支 | 4.0mm 铝钉约 720 支；4.8mm 不锈钢钉约 460 支 |
电池充放电循环寿命 | ≥800 次完整循环 | ≥800 次循环 |
充电器输入电源 | AC 220V 50Hz 国标市电 | AC 220V 通用快充 |
1. 照明：枪头前置 LED 高亮工作灯，狭小阴暗工位补光
2. 操作结构：人体工学防滑减震软胶握把，单指轻触式扳机
3. 维护结构：枪头快拆锁母，无需扳手，1 分钟更换三爪、清理金属碎屑
4. 散热设计：机身多通道对流散热孔，批量重载作业控温稳定
5. 装箱标准配件清单
1. RL-HD20 主机 ×1
2. 18V 锂电池（套餐可选一电一充 / 两电一充，2.0Ah/4Ah 选配）
3. 专用快充充电器 ×1
4. 3.2/4.0/4.8/6.4mm 替换枪嘴 4 只
5. 备用合金钢三爪夹爪 1 套
6. 拆装维护扳手、清洁毛刷
7. 产品说明书、合格证、原厂保修卡
8. 加厚防震彩色包装箱（可升级硬质手提工具箱）
1. 适用品类：φ2.5–6.4mm 标准抽芯铆钉、短款 BOM 结构铆钉、短海马钉；
2. 禁用品类：铆螺母、7.0mm 及以上大规格铆钉、长杆环槽铆钉、重型海马钉；
3. 连续作业限值：不锈钢 / BOM 钉重载连续作业 60 分钟，建议停机 5 分钟散热；
4. 环境限制：不可长期水下浸泡、强酸碱化工露天持续放置；
5. 电池互通：本机 18V 锂电池与罗哥 RL-518 全系列 18V 锂电通用，车间工具电池可共用。
对比项 | RL-HD20 | RL-518 |
行程 | 28mm 加长行程 | 26mm 标准行程 |
整机重量 | 1.9kg（2.0Ah 电池） | 2.0kg（4Ah 电池） |
铆钉适配上限 | 6.4mm，支持短 BOM 钉 | 7.0mm，仅标准抽芯钉 |
特色功能 | LCD 数显产能计数 | 无计数功能 |
标配枪嘴 | 4 款（3.2-6.4） | 5 款（3.2-7.0） |
1. 机身 LCD 液晶计数屏，实时累计拉铆总次数，车间可精准统计每日产能，实现产量量化管理，方便绩效考核、产能规划。
2. 可追溯铆接总量，预判三爪、电机损耗周期，提前备货易损件，避免批量生产中途故障停工；有效管控漏铆、少铆问题，提升产品质检合格率。
3. 新手操作人员可直观查看作业量，降低管理统计成本，区别于无计数的 RL-518，更适合钣金、电控柜流水线规范化加工。
4. 集成故障提示预警，卡钉、过热、低电量自动提示，快速定位问题，减少设备检修耗时。
1. 相比常规 26mm 行程机型（RL-518）加长 2mm 行程，多层叠加厚板材、加长杆铆钉、短款 BOM 结构铆钉可一次性完整拉断，无需重复扣扳机，杜绝芯杆残留、虚铆松动、铆头不平整等质量缺陷。
2. 适配 1~13mm 厚型材、多层钣金叠加铆接，不锈钢长杆铆钉作业稳定性大幅提升，减少工件报废率。
3. 行程余量充足，枪头不用紧贴板材极限施压，狭小、异形工件操作容错率更高。
1. 搭配 2.0Ah 轻量电池整机仅 1.9kg，裸机 1.32kg，比 RL-518 整机更轻便，女性操作工、高空长时间握持不易手臂酸胀。
2. 重心后置平衡设计，单手持握不头重脚轻，仰打、侧打、机柜深处狭小空间操作灵活。
3. 紧凑短机身结构，可伸入机箱夹层、型材夹缝、吊顶深处等窄工位，长机身工具无法作业场景均可适配。
4. 防滑减震软胶握把，缓冲拉铆反震力，单日数百次连续作业手部不适感显著降低。
1. 密封式纯铜无刷电机，无碳刷磨损，使用寿命为有刷机型 2 倍，免频繁更换碳刷，车间长期使用大幅减少维修停工损失。
2. 恒定 20kN 稳定拉力，三档动力可调：低档薄铝防变形、中档通用钣金、高档重载不锈钢 / BOM 钉，力度匹配精准，兼顾效率与工件保护。
3. 铬钼合金钢真空热处理三爪，硬度 HRC58~62，光滑不锈钢钉杆不打滑，单套爪片可稳定完成 30000 次铆接，更换周期长，耗材成本更低。
4. 多通道对流散热结构，重载连续作业控温稳定，60 分钟不锈钢批量铆接仅需短时散热，不易高温降功率、烧电机。
1. 本机 18V 锂电池与 RL-518 全系列电池通用，车间同时配备两款机型无需分开采购电池、充电器，一套电池可交替使用，减少资金投入。
2. 双电池轮换方案可选，流水线全天不间断作业；2.0Ah 轻量电池便携省力，4Ah 大容量电池续航更强，按需选配。
3. BMS 五重电池安全防护：过充、过放、短路、过载、高温自动断电，杜绝电池鼓包、烧机隐患，电池循环寿命≥800 次；快充设计，2.0Ah 电池 60 分钟满电，等待充电时间短。
1. 无需空压机、气管、外接电源线，户外工地、高空幕墙、上门维修、无电源厂房随拿即用，无管线缠绕绊倒、管路漏气、冬季管路结冰等气动枪痛点。
2. 运行噪音≤60dB (A)，远低于气动枪 90dB 高分贝噪音，室内门店、居民区、精密电子车间施工不扰民，无需佩戴重型隔音耳罩。
3. 负压自吸回收断钉杆，大容量透明集钉筒，直观查看余量，防止金属碎杆散落划伤工件、引发地面滑倒安全隐患。
4. 枪头前置 LED 高亮工作灯，地下室、机箱内部、夜间户外自动补光，单人作业无需额外手持照明工具。
1. 枪头锁母徒手拧动，无需扳手，1 分钟快速拆装三爪、清理金属碎屑，不用送修耽误生产，大幅提升设备周转效率。
2. 标配全套适配枪嘴、备用三爪、清洁毛刷，日常保养配件齐全；整机防尘密封结构，-10℃~60℃宽温稳定运行，户外、高温车间均可正常使用。
1. 兼容 φ2.5~6.4mm 铝、铁、铜、全不锈钢标准抽芯铆钉，额外支持短款 BOM 结构铆钉、短海马钉，RL-518 无法加工的轻型结构钉本机可稳定作业。
2. 适配行业全覆盖：钣金电控、门窗护栏、广告标识、汽配维修、高空工程、五金货架批量生产，小型加工厂单台即可覆盖绝大多数铆接工序。
1. 通过 CE、SGS 权威检测认证，电池 IP54 防尘防水，工程投标、外贸出口资质齐全，合规性高。
2. 智能数显加长行程升级款，定价对标普通锂电机型，相比市面同配置数显拉钉枪价格优势明显；出厂全套配件配齐，到手直接开工，无需额外采购耗材。
3. 整机原厂质保 1 年，全国经销商售后网点覆盖，后期原厂爪片、电池、充电器长期现货供应，耗材复购成本低。
1. 独有 LCD 数显计数，适配工厂产能管控；RL-518 无计数功能，仅适合零散维修、家装。
2. 28mm 加长行程，支持短 BOM 结构铆钉；RL-518 仅 26mm 行程，不可加工结构钉。
3. 整机更轻 1.9kg（2.0Ah 电池），长时间作业更省力；RL-518 配 4Ah 电池重 2.0kg。
4. 机身更小巧，狭窄工位操作灵活性更强。
5. 两款机型电池 100% 互通，车间搭配采购可共享电池资源。
依托数显计数、28mm 加长行程、轻量化机身、可打短款 BOM 结构钉四大特色，主打工厂批量标准化生产、厚板铆接、狭小工位、高空移动施工，细分场景如下：
1. 高低压配电箱、储能机柜、工控机箱批量装配，LCD 计数精准统计每日产能，方便车间量化管理、质检追溯；
2. 制冷设备、净化器、风机外壳多层钣金拼接，28mm 长行程应对加厚板材，杜绝虚铆；
3. 设备机架、金属工作台、仓储货架流水线批量铆接，三档动力适配铝钉、不锈钢钉切换作业；
4. 可加工短款 BOM 结构铆钉，满足机柜高强度紧固工艺需求。
1. 断桥铝门窗、塑钢门窗角码、纱窗框架批量组装；
2. 阳光房、不锈钢防护栏、铝合金雨棚型材拼接，多层铝材叠加轻松拉铆；
3. 门店玻璃门框、铝合金隔断、室内金属装饰线条安装；
4. 户外广告门头、灯箱、铝制标识标牌固定，移动上门安装无需空压机。
1. 不锈钢铭牌、铝制广告牌、发光字外壳批量加工；
2. 展会展架、货架展示柜、金属道具组装，狭小型材夹缝轻松伸入作业；
3. 图文加工店批量小件铆接，计数功能方便核算单日加工订单量。
1. 货车车厢、电动车车架、摩托车金属配件修复加固；
2. 空调、热水器等家电外壳破损翻新，管道支架、金属桥架现场固定；
3. 铝梯、金属工具箱、手推车维修改造，兼顾零散维修与小批量加工。
1. 外墙小型钢结构配件、幕墙辅件高空拉铆，整机仅 1.9kg 轻量化，手持久握不累；
2. 工地临时围挡、临建设施、屋顶金属构件安装，无线锂电不受电源线、气管限制；
3. 郊外工地、无市电场地上门维修，搭配备用电池实现全天连续施工。
1. 机箱内部、设备夹层、吊顶龙骨、型材夹缝等狭窄空间，紧凑机身灵活操作；
2. 地下室、机房、夜间户外施工，前置 LED 灯自动补光，单人独立作业；
3. 写字楼、商铺室内改造，噪音≤60dB，居民区施工不扰民，无需隔音防护。
1. 铁艺小件、宠物笼、自行车配件、金属工艺品自制组装；
2. 家庭小型加工、个体户批量小件生产，数显记录产量方便对账结算。
1. 薄铝件、装饰型材（0.4–9mm 薄板）：低档动力，防止板材拉伸变形；适配 φ2.5/3.2/4.0mm 铝铆钉；
2. 常规钣金、门窗货架（通用工况）：中档动力，适配 4.0/4.8mm 铝、铁铆钉；
3. 厚板材、不锈钢钉、短 BOM 结构钉（1–13mm 多层板材）：高档动力，依靠 28mm 加长行程一次拉断；
4. 流水线全天量产：搭配两块 18V 电池轮换使用，续航不间断；
5. 工厂标准化生产：开启计数功能，每日清零统计班组产能，方便绩效考核。
1. 无法使用 7.0mm 及以上大规格抽芯铆钉、铆螺母、重型海马钉、长杆环槽铆钉；
2. 禁止长期水下浸泡、强酸碱化工露天环境持续作业；
3. 重型大型钢结构工程（需专业重型液压拉钉设备）。
本机型区别于 RL-518，新增LCD 液晶计数屏、任务计件、故障提醒功能，教程重点标注数显操作，包含整机认识、开机设置、标准拉铆、维护保养、故障排查、安全规范全套流程。
1. 枪嘴（3.2/4.0/4.8/6.4mm 四种规格）
2. 免工具快拆锁母、三爪夹爪组件
3. 大容量透明集钉筒（收纳断钉杆）
4. LCD 智能数显操作屏（计数 / 设置 / 故障报警）
5. 三档动力调节拨钮（低 / 中 / 高）
6. 前置 LED 照明按键、主工作扳机
7. 18V 锂电电池仓、侧边 4 格电量指示灯
8. 防滑减震软胶握把、机身对流散热孔
1. 将 18V 锂电池插入配套快充充电器，接通 220V 市电；2.0Ah 电池 60 分钟满电，4Ah 电池 50 分钟满电。
2. 电池满电后沿机身底部滑槽推入，听到 “咔哒” 卡扣锁紧；侧边 LED 灯可查看剩余电量。
3. 拆卸电池：按住电池防滑卡扣向下滑出；长期闲置必须取下电池单独存放，每月补电一次。
4. 电池互通：本机电池与罗哥 RL-518 18V 锂电通用，可互换使用。
1. 根据铆钉外径挑选同款枪嘴，枪嘴外侧刻印规格：3.2/4.0/4.8/6.4mm。
2. 徒手逆时针拧开枪头前端锁母，装入适配枪嘴，手动拧紧锁母，无需扳手。
3. 检查尾部集钉筒旋转到位、无松动缝隙，防止断杆漏出划伤工件。
· 低档：薄铝型材、装饰薄板、φ2.5/3.2mm 小铝钉，拉力柔和，避免板材拉伸变形；
· 中档：门窗框架、普通钣金、货架、4.0/4.8mm 铝 / 铁铆钉，日常通用；
· 高档：厚层钣金、不锈钢铆钉、短款 BOM 结构钉，依托 28mm 加长行程一次性拉断。
装入电池自动点亮屏幕，首页显示：累计总铆接次数、单次任务计数、电量预警、设备状态，每成功拉铆 1 颗铆钉数字自动 + 1。
1. 长按屏幕设置键 3 秒进入参数菜单；
2. 切换至「任务数量」，加减键输入单批次需要铆接总数（如 20、50、100 颗）；
3. 确认保存返回主界面，当拉铆次数达到设定值，屏幕闪烁报警、设备临时锁枪；
4. 长按设置键 2 秒解除锁枪，可清零任务计数，开启下一批次加工。
两种清零模式：
1. 单次任务清零：完成批次后长按减号键 2 秒，仅清除当前任务数，总累计数保留；
2. 整机总计数清零：同时长按加减键 5 秒，全部历史铆接记录重置归零。
屏幕会弹出文字代码提示：
· E1：电池低压保护；E2：持续高温过热保护；E3：卡钉过载停机；E4：夹爪磨损打滑预警。
短按灯光键，枪头 LED 常亮；再按关闭，地下室、机箱狭小工位补光使用。
1. 装入铆钉 抽芯铆钉芯杆朝前，从枪嘴外侧完全插入，内部三爪自动夹紧，铆钉不会脱落；短款 BOM 结构铆钉同样按此方式安装。
2. 垂直贴合工件 枪嘴 90° 垂直压紧板材铆接孔，禁止倾斜，倾斜会造成铆头变形、打滑、损坏夹爪。
3. 扣动扳机完成铆接 单指按压扳机，电机拉动芯杆，28mm 长行程持续出力，听到清晰 “咔嚓” 声代表芯杆断裂。
4. 松开扳机自动复位 松开扳机，内部机构自动回退，断钉杆负压吸入尾部透明集钉筒，移开枪身即可完成单颗铆接。
5. 连续循环作业 重复装钉 — 贴合工件 — 扣扳机流程；批量流水线搭配双电池轮换，不间断生产。
1. 第一步：拆下锂电池，彻底断电，杜绝误触扳机伤人；
2. 逆时针拧下前端锁母，取出枪嘴；
3. 向外拔出整套三爪夹爪组件，毛刷清理爪缝金属碎屑、锈渣；
4. 爪片出现打滑、磨损、崩齿时，更换原厂备用合金钢三爪；少量高温润滑脂薄涂爪片接触面，延长使用寿命；
5. 反向依次装回夹爪、枪嘴，手动拧紧锁母；
6. 集钉筒每日清空，满筒会堵塞负压回收通道，频繁引发卡钉故障。
1. 断电拆卸枪头、三爪、集钉筒，清理全部金属碎杆、粉尘；
2. 擦拭机身油污，疏通机身两侧散热孔，防止积灰高温停机；
3. 擦拭电池金属接触触点，避免金属碎屑造成短路。
1. 三爪摩擦面均匀涂抹少量润滑脂；
2. 检查枪嘴有无开裂、变形，磨损严重及时更换；
3. 空载短按扳机 3-5 次，排空内部残留细小钉渣；
4. 查看屏幕总计数，累计 30000 次建议备用一套三爪备货。
1. 彻底清空集钉筒，整机全部配件清洁干净；
2. 锂电池单独取出，存放阴凉干燥处，每月补一次电；
3. 整机放入配套工具箱，存放 0~40℃干燥环境，防雨淋、潮湿、腐蚀气体。
1. 作业全程佩戴护目镜，防止断钉杆弹出划伤眼部；
2. 严禁无铆钉空扣扳机，大幅加速三爪、齿轮磨损；
3. 不锈钢、BOM 结构钉连续重载作业 60 分钟，停机 5 分钟散热；
4. 高空作业握紧机身，防止工具坠落砸伤人员；
5. 禁止淋雨、潮湿环境作业，避免电机、电池短路烧毁；
6. 维修、更换配件前必须取出电池断电；未成年人禁止操作设备。
故障现象 | 故障原因 | 处理方案 |
扣扳机无反应、屏幕不亮 | 1. 电池亏电；2. 电池未卡紧；3.E2 高温保护 | 充电 / 重新安装电池 / 静置冷却机身 |
拉不断铆钉、频繁打滑 | 1. 三爪磨损；2. 枪嘴规格不匹配；3. 档位过低 | 更换三爪；更换对应枪嘴；切换高档动力 |
断杆无法吸入集钉筒、持续卡钉 | 1. 集钉筒装满；2. 枪头碎屑堵塞；3. 锁母松动 | 清空集钉筒；拆解清理枪头；拧紧锁母 |
屏幕显示 E3 过载锁枪 | 厚板不锈钢 / BOM 钉拉力不足、卡杆 | 清理卡钉，调至高档，检查夹爪完好度 |
机身发烫自动停机、屏幕 E2 报警 | 长时间不间断重载铆接 | 停机冷却 10 分钟再作业，清理散热孔灰尘 |
计数数字不增长 | 铆钉未完全拉断、芯杆未脱落 | 调整档位重新拉铆，清理夹爪碎屑 |
LED 灯无法点亮 | 电池电量耗尽 / 灯光按键故障 | 充电；故障持续联系售后检修 |
1. 仅适配 φ2.5–6.4mm 标准抽芯铆钉、短款 BOM 结构铆钉；不可使用 7.0mm 铆钉、铆螺母、重型海马钉、长环槽铆钉；
2. 禁止超规格强行使用大直径铆钉，会直接损坏齿轮与三爪；
3. 不可长期水下浸泡、强酸碱化工露天持续作业，腐蚀内部传动结构；
4. 禁止暴力摔砸、敲击机身，会造成电机移位、数显屏幕损坏；
5. 禁止私自拆解机身电机、电控数显主板，破坏整机质保。
区分个人零售采购、工厂批量批发、外贸出口采购、耗材复购四大渠道流程，结合本机数显计数、28mm 加长行程、兼容 BOM 结构钉、18V 电池与 RL-518 通用专属特性，配套资质、验收、售后全流程规范。
正规采购渠道：线上京东工业品、天猫工具店、1688 零售散单；线下本地五金机电市场罗哥授权经销商。 咨询核心要点（避免买错机型）：
1. 确认完整型号RL-HD20，区分无计数 RL-518，确认带 LCD 数显屏、28mm 加长行程、可打短 BOM 结构铆钉；
2. 选配电池套餐：一电一充（日常零散维修）/ 两电一充（户外、批量家装）；电池可选 2.0Ah 轻量款、4Ah 长续航款；
3. 核对标准配件：4 款枪嘴（3.2/4.0/4.8/6.4）、备用三爪、快充、说明书、保修卡；可升级硬质工具箱；
4. 确认售后：整机原厂质保 1 年、7 天无理由退换、运费承担、配件现货供应。
1. 门窗、家装少量施工：2.0Ah 一电一充基础套餐；
2. 钣金门店、广告加工、每日批量铆接：4Ah 两电一充高配；
3. 需要产能统计、管控产量：必选 RL-HD20（独有计数功能），不选 RL-518；
4. 经常使用不锈钢、加厚板材、BOM 结构铆钉：优先本机 28mm 加长行程版本。
1. 线上平台：加入购物车，填写收货地址，微信 / 支付宝 / 银行卡平台担保支付；
2. 线下门店：现场看机试机，微信、现金、刷卡付款，开具销售小票留存凭证。
1. 线上现货订单：付款 1-2 个工作日出库，防撞泡沫 + 纸箱打包，快递配送；
2. 线下门店：付款直接带走整机全套，现场可通电测试计数、档位、LED 灯光功能。
1. 外包装检查：无挤压、破损、进水，ROCOL 品牌标识完整；
2. 全套配件清点：主机、锂电池、快充、4 组枪嘴、备用三爪、清洁毛刷、保修卡、合格证；
3. 通电整机测试：
1. 装入电池，LCD 屏幕点亮，计数功能正常累加；
2. 切换低 / 中 / 高三档动力，测试前置 LED 工作灯；
3. 空载测试伸缩行程，无卡顿、异响；
4. 外观质检：机身无划痕、数显屏幕无裂纹、夹爪完好无磨损；
5. 异常处理：缺件、机器故障、屏幕失灵，拍照联系商家补发、退换。
保存订单记录、购买小票、原厂保修卡；整机质保 1 年，三爪、枪嘴属易损件不在保修范围，可单独采购原厂耗材；本机 18V 电池可与 RL-518 通用。
1. 统计采购数量、套餐配比（2.0Ah/4Ah 电池比例、一电 / 两电搭配）、是否同步采购抽芯铆钉、备用三爪耗材；
2. 对接罗哥厂家直供、一级授权经销商，至少 3 家询比价；
3. 索取全套资质文件：营业执照、品牌授权书、CE、SGS 检测报告、产品合格证（工程投标必备）；
4. 批量客户专属咨询：是否提供免费线上操作培训、批量耗材折扣、账期政策。
1. 阶梯批发价：1 台零售价、5-9 台中端批发价、≥10 台工厂底价，年度长期合作可谈分销底价；
2. 商务条款协商：包邮、破损包换、批量赠送备用三爪、免费技术教学；
3. 定制需求：外贸中性包装、企业 LOGO 印字、配套铆钉打包优惠、分批次交货。
1. 小额批发（5-9 台）：1688 线上签订采购订单，约定交货周期、破损补发责任；
2. 企业大额采购、投标项目：签订纸质购销合同，写明型号 RL-HD20、配件清单、交货时间、质保条款、发票类型（增值税专票 / 普票）、违约责任。
1. 现货小批量：全款结清安排当日出库；
2. 长期合作工厂客户：可协商预付 30% 定金，到货验收无误结清尾款；
3. 对公采购：公户转账，商家开具对应增值税发票，凭证归档用于财务入库。
1. 现货库存：付款 2 日内统一打包，多台加装木架防护防磕碰；
2. 大件物流：专线货运送货上门，提供物流单号，支持仓库自提；
3. 随货配套资料：合格证、CE/SGS 检测报告、保修卡、批量出货清单、增值税发票。
1. 数量核对：对照订单清点整机、电池、全套配件数量；
2. 抽样试机：每批次抽取 10% 设备，测试 LCD 计数、三档动力、28mm 拉钉行程、LED 灯光功能；
3. 资料归档：购销合同、检测报告、发票、出库单统一存档，建立设备入库台账；
4. 不合格品统一退回供应商，往返运费由供货方承担，免费换新。
1. 免费技术支持：线上远程教学，大批量采购可预约线下上门实操培训，讲解计数产能管理、BOM 铆钉铆接技巧；
2. 原厂耗材长期现货供应：三爪、枪嘴、18V 锂电池、充电器批量采购享阶梯折扣；
3. 全国经销商联保，设备故障就近维修，减少工厂停工损失。
1. 发送询盘，确认 RL-HD20 包装方案（品牌彩盒 / 中性无标包装），本机 18V 锂电适配各国 220V 充电器；
2. 向供应商索取 CE、SGS 全套认证、装箱单、形式发票 PI，用于海外清关；
3. 收取 30% 定金后安排备货生产，尾款结清完成打包、报关；
4. 海运 / 空运发货，随货提供全套清关资料，支持整柜、小批量拼单出货。
1. 高频易损耗材：合金钢三爪夹爪、3.2-6.4mm 全套枪嘴、18V 2.0Ah/4Ah 替换电池、快充充电器；
2. 采购渠道：原合作经销商、厂家配件仓，批量采购耗材享受批发优惠；
3. 发货时效：常规耗材现货当日发出，不耽误车间生产、工程施工。
1. 认准完整型号RL-HD20，不要混淆 RL-518 无计数基础款，二者行程、功能、适配铆钉存在明显差异；
2. 拒绝低价裸机陷阱，下单前确认套餐包含电池、充电器、全套枪嘴，避免后期额外加价采购配件；
3. 工厂投标采购务必索要 CE、SGS 检测报告，无合规资质无法通过项目验收；
4. 收货必须通电测试 LCD 计数屏，计数失效属于核心功能故障，及时退换；
5. 仅选择罗哥官方授权渠道，杜绝仿冒杂牌，仿品无原厂 1 年整机质保、三爪易打滑断裂；
6. 批量采购优先选择 4Ah 电池套餐，车间全天流水线作业续航充足，搭配双电池轮换不间断生产。
1. 整机主机、无刷电机、数显电控主板原厂质保 1 年（非人为损坏）；
2. 易损耗件：三爪夹爪、枪嘴、密封圈属于正常消耗，不在保修范围，可长期采购原厂替换件；
3. 人为摔砸、进水、超规格使用大铆钉造成损坏，不在免费保修范畴；
4. 本机 18V 锂电池与 RL-518 通用，车间两款机型搭配采购可共享电池，降低整体采购成本。
